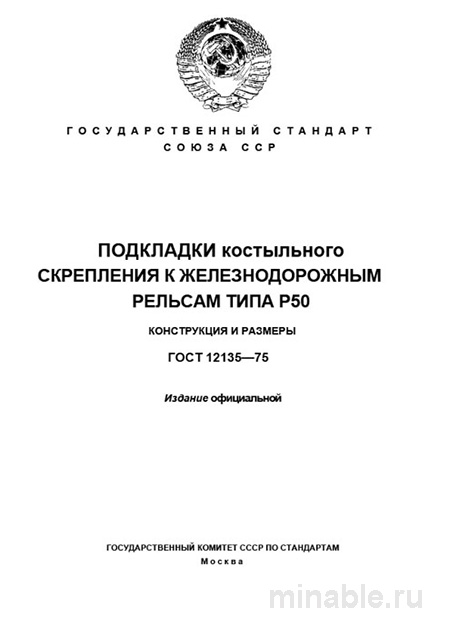

Обзор ГОСТ 12135-75: Аналитический подход к ключевому элементу железнодорожного пути
В железнодорожной отрасли не существует незначительных компонентов. Каждый элемент конструкции играет критически важную роль, и неисправность любого из них может привести к серьезным последствиям. ГОСТ 12135-75 представляет собой нормативный документ, регламентирующий требования к подкладкам для рельсов типа Р50. Этот стандарт обеспечивает превращение стандартного отливочного изделия в ключевой и ответственный элемент железнодорожного пути. В данном обзоре мы рассмотрим его содержание не как сложную техническую документацию, а как аналитический материал.
Назначение подкладок под рельсы
Подкладки под рельсы являются значимыми компонентами, обеспечивающими надежное крепление рельсов к шпалам. Они распределяют продольные и поперечные нагрузки от движения поездов, а также фиксируют рельсы в заданном положении. ГОСТ 12135-75 устанавливает требования исключительно для подкладок, предназначенных для рельсов типа Р50, что обеспечивает их корректную установку и эксплуатацию.
Основные технические требования к подкладкам
Материал изготовления и технология производства
Подкладки изготавливаются из серого чугуна марки СЧ18. Этот материал обладает высокой прочностью и способностью эффективно гасить вибрационные нагрузки. Чугун должен соответствовать установленным стандартам качества, чтобы обеспечить долговечность и надежность подкладок.
Геометрические параметры
ГОСТ 12135-75 детально регламентирует размеры и форму подкладок: их высоту, ширину, диаметр и расположение монтажных отверстий для костылей. Эти параметры должны строго соответствовать установленным стандартам, чтобы избежать смещения рельсов и преждевременного износа.
Методы контроля качества подкладок
Поступление подкладок на склад сопровождается проведением комплекса мероприятий по контролю их качества. Первоначально осуществляется визуальный осмотр на предмет наличия дефектов, таких как трещины, раковины или другие несоответствия. Затем проводится измерение геометрических параметров и проверка соответствия подкладок требованиям стандарта. Дополнительно выполняется контроль твердости чугуна, чтобы гарантировать его соответствие необходимым механическим характеристикам.
Сравнительный анализ с другими стандартами
Для более глубокого понимания особенностей ГОСТ 12135-75 целесообразно провести его сопоставление с другими нормативными документами, регулирующими требования к подкладкам. Например, ГОСТ 12134-75 устанавливает стандарты для подкладок, предназначенных для болтового крепления, а ГОСТ 11532-2005 охватывает широкий спектр подкладок различных типов.
/ Параметр сравнения / ГОСТ 12135-75 / ГОСТ 12134-75 / ГОСТ 11532-2005 / /-------------------/---------------/--------------/----------------/ / Тип крепления / Костыльное / Болтовое / Различное / / Материал / Серый чугун СЧ18 / Серый чугун СЧ18 / Чугун, сталь / / Геометрические параметры / Костыльные отверстия, угол наклона / Болтовые отверстия, форма клеммной площадки / Индивидуально, согласно чертежу / / Преимущества / Простота монтажа, высокая надежность / Более прочное соединение / Универсальность применения / / Недостатки / Меньшая надежность соединения / Более сложный монтаж / Необходимость ссылки на чертеж /
Как видно из таблицы, ГОСТ 12135-75 ориентирован на использование костыльного типа крепления, что отличает его от других стандартов, предусматривающих различные методы фиксации.
Рекомендации для специалистов
При работе с подкладками рекомендуется учитывать следующие аспекты:
-
Обеспечивать приобретение продукции у проверенных поставщиков, предоставляющих сертификаты соответствия и результаты испытаний.
-
При проведении проверки подкладок уделять внимание их плотному прилеганию к рельсам и точности расположения монтажных отверстий.
-
Соблюдать условия хранения, предотвращающие механические повреждения и деформации изделий.
-
При необходимости нанесения защитных покрытий на подкладки, тщательно контролировать процесс, чтобы избежать попадания краски на критически важные участки.
Заключение
ГОСТ 12135-75 является важным нормативным документом, регламентирующим требования к подкладкам для рельсов типа Р50. Его соблюдение обеспечивает безопасность и надежность железнодорожного пути. Понимание и корректное применение данного стандарта позволяет минимизировать риски и обеспечить длительный срок службы рельсовой инфраструктуры.
