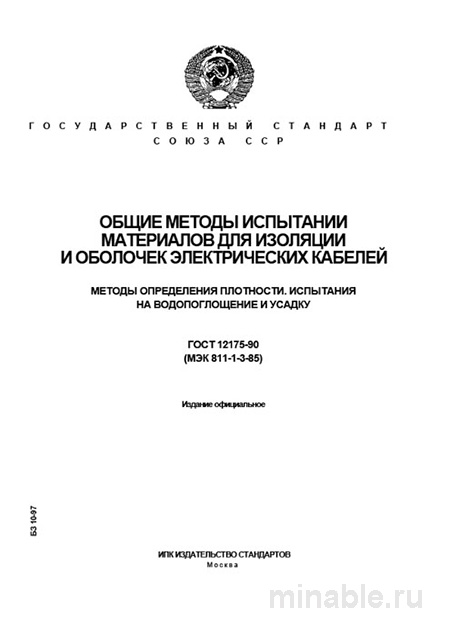

Обзор ГОСТ 12175-90: Принципы и практика применения
В процессе производства электрических кабелей и других изделий из проводниковых материалов критически важна надежность изоляции. Государственный стандарт ГОСТ 12175-90 устанавливает критерии и методы испытаний для оценки трех ключевых параметров изоляционных материалов:
-
Плотность: характеризует массу материала в единице объема. Высокая плотность изоляционного слоя обеспечивает повышенную устойчивость к воздействию влаги и механическим повреждениям.
-
Водопоглощение: определяет способность материала впитывать воду. Материалы с низким уровнем водопоглощения обладают лучшей изоляционной способностью.
-
Усадка: отражает изменение линейных размеров изоляционного слоя при воздействии повышенных температур. Оптимальная величина усадки предотвращает деформацию и разрушение изоляции в процессе эксплуатации.
Область применения стандарта
ГОСТ 12175-90 распространяется на изоляционные материалы, используемые в производстве кабелей и других электротехнических изделий, включая поливинилхлорид (ПВХ), полиэтилен (ПЭ) и другие полимеры. Стандарт устанавливает требования к физико-механическим характеристикам материалов и методы их контроля.
Методология испытаний
Определение плотности
Для измерения плотности изоляционных материалов применяется метод гидростатического взвешивания, основанный на принципе Архимеда. Процедура включает последовательное взвешивание образца в воздушной и водной средах. Разность масс позволяет вычислить плотность материала.
Примечание: Особое внимание уделяется минимизации воздушных включений на поверхности образца, так как они могут исказить результаты измерений. Для повышения точности контроля иногда используется видеозапись процесса взвешивания.
Оценка водопоглощения
Испытания на водопоглощение проводятся путем выдержки образцов в дистиллированной воде в течение определенного времени (14 суток для ПВХ, 1 сутки для ПЭ). После извлечения образцы высушиваются до постоянной массы и повторно взвешиваются. Увеличение массы образца выражается в миллиграммах на квадратный сантиметр поверхности.
Примечание: Результаты испытаний водопоглощения представляются в абсолютных значениях, что обеспечивает более точную оценку проницаемости материала для влаги.
Определение усадки
Испытание на усадку включает нагрев образца в термостатической камере при заданной температуре в течение нескольких часов. После нагрева измеряются линейные размеры образца в двух взаимно перпендикулярных направлениях. Разность между начальными и конечными размерами характеризует величину усадки.
Примечание: Для получения достоверных результатов рекомендуется проводить измерения усадки в двух взаимно перпендикулярных направлениях, учитывая анизотропные свойства некоторых материалов.
Практическое значение стандарта
ГОСТ 12175-90 является ключевым нормативным документом, обеспечивающим контроль качества изоляционных материалов на всех этапах производственного процесса. Применение стандарта способствует повышению надежности и безопасности готовой продукции.
При выборе материалов
При закупке изоляционных материалов для производства потребители должны требовать предоставления сопроводительных документов, подтверждающих соответствие продукции требованиям ГОСТ 12175-90.
В процессе производства
На производственных предприятиях регулярно проводятся испытания изоляционных материалов на усадку для обеспечения стабильности технологических процессов и предотвращения дефектов продукции.
При приемке готовой продукции
Финальные испытания кабелей и других изделий включают оценку плотности и усадки изоляционного слоя. Это позволяет гарантировать соответствие продукции установленным стандартам качества.
Заключение
ГОСТ 12175-90 представляет собой важный нормативный документ, регламентирующий методы контроля качества изоляционных материалов. Применение стандарта на всех этапах производства обеспечивает выпуск надежной и безопасной электротехнической продукции.
