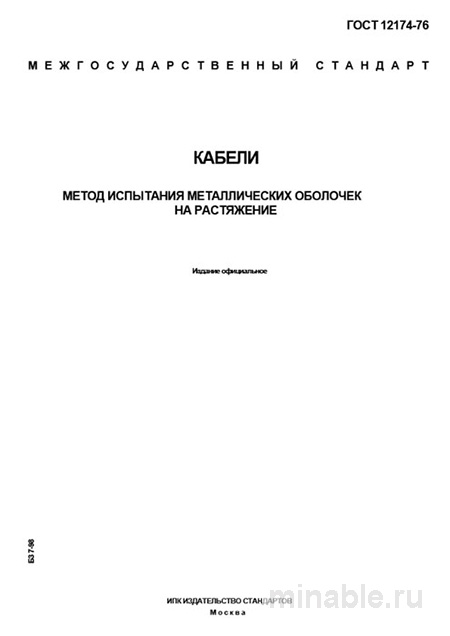

Обзор стандарта ГОСТ 12174-76: методическое руководство по оценке прочности металлических оболочек кабелей
В сфере машиностроения надежность кабельных систем играет ключевую роль, поскольку от их функциональности зависит работоспособность всего оборудования. Металлические оболочки, такие как свинцовые, алюминиевые и стальные, обеспечивают защиту электрических проводников от механических повреждений, воздействия агрессивных сред и электромагнитных помех. Для подтверждения соответствия данных оболочек установленным требованиям прочности применяется государственный стандарт ГОСТ 12174-76, который регламентирует методы испытаний и критерии оценки.
Сущность и назначение ГОСТ 12174-76
Стандарт ГОСТ 12174-76 предназначен для установления унифицированных методов контроля прочностных характеристик металлических оболочек кабелей. Его основная цель заключается в обеспечении сопоставимости результатов испытаний, проводимых различными производителями и потребителями кабельной продукции. Стандарт распространяется на силовые кабели, кабели связи и контрольные кабели, оснащенные металлическими оболочками, и не устанавливает конкретных нормативных значений прочности, оставляя эту задачу на усмотрение разработчиков технических условий для каждого конкретного типа кабеля.
Процедура проведения испытаний
Методика испытаний, описанная в ГОСТ 12174-76, предусматривает ряд последовательных этапов для получения точных и объективных результатов.
Подготовка образцов
Для проведения испытаний отбираются образцы кабеля длиной не менее 400 мм, с которых удаляются все защитные покрытия, оставляя только металлическую оболочку. Концы образца герметизируются с помощью легкоплавкого сплава или свинцовой чеканки для предотвращения деформации оболочки в процессе испытаний. Использование заглушек без должной герметизации недопустимо, так как может привести к искажению результатов.
Проведение испытаний
Подготовленный образец устанавливается в испытательную машину, обеспечивающую постепенное увеличение нагрузки с контролируемой скоростью не более 100 мм/мин. В процессе испытания фиксируется усилие, при котором происходит разрыв оболочки. Критерием успешности испытания является наличие разрыва оболочки в свободном от зажимов участке. Если разрыв произошел ближе 25 мм от края зажима, результаты считаются недействительными, и испытание повторяется.
Оценка качества оболочки
Помимо определения величины разрывного усилия, важным аспектом оценки является характер разрушения оболочки. Наличие дефектов, таких как раковины, расслоения или неоднородности, может свидетельствовать о нарушениях в технологии производства.
Для тестирования свинцовых оболочек необходимо учитывать скорость проведения испытаний, чтобы избежать деформации материала. Алюминиевые и стальные оболочки требуют точного определения момента разрыва, так как после достижения предела прочности они могут продолжать деформироваться.
Сравнительный анализ с другими стандартами
ГОСТ 12174-76 следует отличать от других нормативных документов, регулирующих испытания кабельной продукции. Основные различия заключаются в объекте контроля:
-
ГОСТ 12174-76 оценивает прочность металлической оболочки кабеля.
-
ГОСТ 10446-80 определяет методы контроля прочности металлических проволок, например, для брони кабеля.
-
ГОСТ 6323-79 регламентирует испытания изоляции и оболочек из резины или пластмассы.
Каждый стандарт направлен на решение специфических задач и не может быть заменен другим без ущерба для точности и объективности оценки.
Рекомендации для специалистов
На основании практического применения стандарта ГОСТ 12174-76 можно сформулировать следующие рекомендации:
-
Запрашивать протоколы испытаний у поставщиков кабельной продукции для подтверждения соответствия продукции установленным требованиям.
-
Обеспечивать надлежащую подготовку образцов, включая герметизацию концов и аккуратное удаление защитных покрытий.
-
Обращать внимание на характер разрушения оболочки, что может указывать на скрытые дефекты.
-
Регулярно проверять работоспособность испытательного оборудования, чтобы исключить влияние некорректных настроек на результаты испытаний.
Применение ГОСТ 12174-76 позволяет обеспечить высокую надежность кабельных систем, минимизировать риски отказов оборудования и повысить качество приемки кабельной продукции.
