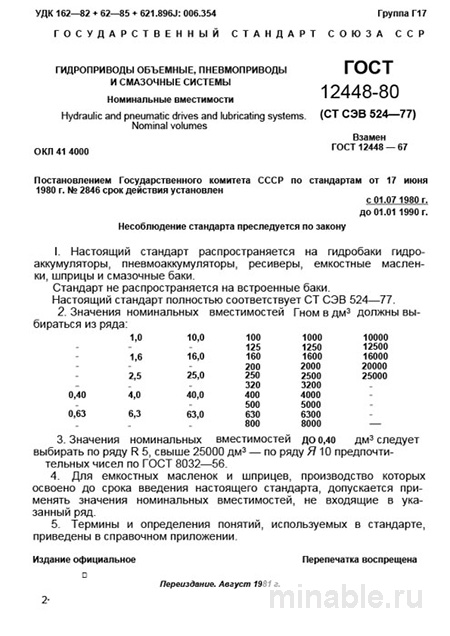

ГОСТ 12448-80: Комплексный разбор номинальных вместимостей

Обзор ГОСТ 12448-80: Вместимости резервуаров для жидкостей в механизмах

В области машиностроения критически важно обеспечить надежность и бесперебойную работу всех компонентов механизма. Для этого необходимы специализированные системы подачи жидкостей, таких как вода, масло или воздух. Государственный стандарт ГОСТ 12448-80 устанавливает унифицированные параметры для резервуаров и емкостей, используемых в этих системах. Несмотря на то что стандарт был разработан давно, он продолжает оставаться актуальным и востребованным. В данном обзоре рассматриваются цели и область применения стандарта, его основные положения, а также отличия от аналогичных нормативных документов.

Цели и область применения стандарта

ГОСТ 12448-80 направлен на унификацию типоразмеров резервуаров, используемых в механизмах, что способствует стандартизации и упрощению процессов проектирования, закупки и эксплуатации. Основные цели стандарта включают:

• Упрощение выбора компонентов для проектировщиков.

• Обеспечение совместимости и взаимозаменяемости резервуаров от различных производителей.

• Оптимизация процессов технического обслуживания и ремонта.

Стандарт регламентирует номинальные объемы резервуаров, которые могут незначительно превышать реальные значения для учета теплового расширения жидкостей и других эксплуатационных факторов.

Типовые размеры резервуаров

Стандарт предусматривает два ряда номинальных объемов резервуаров: R10 для крупных емкостей и R20 для малых. В большинстве случаев используются типоразмеры из ряда R10.

В случае отсутствия точного соответствия требуемого объема стандартному значению, рекомендуется выбирать ближайший больший номинал. Например, при необходимости резервуара объемом 75 литров следует выбрать резервуар объемом 80 литров, что гарантирует возможность его приобретения у различных производителей.

Материалы и конструктивные особенности резервуаров

Материал изготовления резервуаров не регламентируется стандартом, однако наиболее распространенными являются:

• Конструкционная сталь – для стандартных условий эксплуатации.

• Нержавеющая сталь – для резервуаров, контактирующих с маслами или предназначенных для пищевой промышленности.

• Пластмассы – для легких конструкций, не подверженных коррозии.

Резервуары должны быть оснащены следующими элементами:

• Ребра жесткости – для предотвращения деформаций.

• Люк для обслуживания – для доступа к внутренним полостям.

• Сливная пробка – для опорожнения резервуара.

• Патрубки для подключения – для интеграции в системы подачи и отвода жидкостей.

• Заливная горловина – для заполнения резервуара.

• Указатель уровня – для контроля объема жидкости.

Методы контроля качества резервуаров

Качество изготовленных резервуаров подлежит обязательной проверке в соответствии с установленными стандартами. Основные этапы контроля включают:

1. Визуальный осмотр – для выявления дефектов, таких как трещины, вмятины или повреждения поверхности.

2. Испытание на герметичность – резервуар подвергается воздействию избыточного давления для проверки отсутствия утечек.

3. Сверка с технической документацией – проверка соответствия конструктивных элементов и материалов требованиям стандарта.

4. Контроль внутренней чистоты – проверка резервуара на отсутствие загрязнений, окалины и посторонних включений, которые могут негативно повлиять на работу оборудования.

Сравнительный анализ ГОСТ 12448-80 и ГОСТ 16774-2014

Существует также стандарт ГОСТ 16774-2014, который регулирует общие требования к стальным бакам. Однако данный стандарт имеет более широкую область применения и включает дополнительные параметры, такие как прочность, методы контроля и материалы.

/ Критерий / ГОСТ 12448-80 / ГОСТ 16774-2014 / /------------------------------------/-------------------------------------------------------------------------------------------------------------------------/----------------------------------------------------------------------------------------------------/ / Основное назначение / Унификация размеров резервуаров для использования в машиностроении. / Общие требования к стальным бакам, применимые в различных отраслях. / / Регулируемые параметры / Только номинальные объемы резервуаров. / Объемы, материалы, прочность, методы контроля качества. / / Область применения / Машиностроение. / Нефтегазовая промышленность, химическая промышленность, водоснабжение и другие отрасли. / / Требования к конструкции / Минимальные требования к конструктивным элементам. / Детально регламентированные требования к конструкции, включая материалы и методы сварки. /

Рекомендации для специалистов

При проектировании и выборе резервуаров рекомендуется придерживаться следующих рекомендаций:

1. Использовать типоразмеры из ряда R10 ГОСТ 12448-80.

2. Указывать в технической документации на резервуары ссылку на данный стандарт.

3. При заключении договоров на поставку запрашивать полный пакет сопроводительных документов.

4. Проводить тщательную проверку качества сварных швов и гидравлических испытаний резервуаров.

5. При приемке резервуаров проверять их внутреннюю чистоту и отсутствие дефектов.

Заключение

ГОСТ 12448-80 представляет собой важный нормативный документ, который обеспечивает стандартизацию размеров резервуаров для жидкостей, используемых в машиностроении. Применение данного стандарта способствует повышению эффективности проектирования, закупки и эксплуатации оборудования, а также гарантирует совместимость компонентов от различных производителей.
