Обзор ГОСТ 12449-80: Методические рекомендации по выбору оптимального расхода воздуха для пневмосистем
В машиностроении ключевую роль играет эффективность и надежность функционирования пневмосистем, использующих сжатый воздух. Это напрямую влияет на производительность производственных процессов. Одним из важнейших параметров, определяющих работоспособность пневмосистем, является расход воздуха. ГОСТ 12449-80 устанавливает нормативные значения данного параметра для различных типов пневмоустройств, включая пневмоцилиндры, пневмомоторы и пневмоклапаны. Этот стандарт направлен на обеспечение совместимости и удобства использования указанных устройств.
Цели и область применения стандарта
Целью ГОСТ 12449-80 является установление стандартных значений расхода воздуха для пневмоаппаратуры, что позволяет унифицировать параметры оборудования и обеспечить его корректную эксплуатацию. Стандарт распространяется на следующие типы пневмоустройств:
-
Пневмоцилиндры, обеспечивающие линейное движение под воздействием сжатого воздуха.
-
Пневмомоторы, преобразующие энергию сжатого воздуха в механическую работу.
-
Пневмоклапаны, предназначенные для регулирования потока сжатого воздуха.
Основные задачи стандарта включают:
-
Обеспечение совместимости пневмоустройств различных производителей.
-
Оптимизация выбора оборудования для пневмосистем.
-
Расчет пропускной способности элементов пневмосистемы, таких как фильтры, дроссели и другие регулирующие устройства.
-
Определение параметров компрессорного оборудования и ресиверов (емкостей для хранения сжатого воздуха).
-
Планирование и оптимизация расхода воздуха в производственных процессах.
Следует отметить, что нормативные значения расхода воздуха, указанные в стандарте, соответствуют стандартным условиям эксплуатации (давление 0.1 МПа, температура 20°C). В реальных условиях эксплуатации эти значения необходимо корректировать с учетом фактического давления в пневмосистеме.
Основные положения стандарта

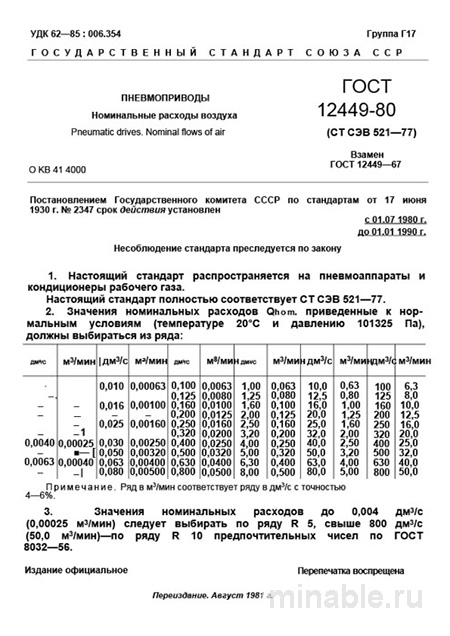

Стандарт включает две таблицы, содержащие номинальные значения расхода воздуха, разделенные на основной и дополнительный ряды:
-
Основной ряд охватывает диапазон от 0.0004 до 400 дм³/мин. Эти значения являются основными и наиболее часто используемыми в практике.
-
Дополнительный ряд применяется в случаях, когда стандартные значения основного ряда оказываются недостаточными.
Все значения расхода воздуха представлены в единицах дм³/мин (литры в минуту), что обеспечивает удобство при проведении расчетов. Значения расхода подобраны таким образом, чтобы каждое последующее значение было примерно на 25-60% больше предыдущего, что позволяет минимизировать количество вариантов при выборе оборудования и оптимизировать его подбор.
Практическое применение стандарта
На практике часто возникают ситуации, когда конструкторы выбирают пневмоцилиндры по критерию развиваемого усилия, не учитывая при этом возможности пневмоклапана обеспечить необходимый расход воздуха. Это может привести к несоответствию работы пневмосистемы в реальных условиях эксплуатации. ГОСТ 12449-80 направлен на предотвращение подобных ситуаций путем согласования параметров всех элементов пневмосистемы.
Контроль качества оборудования
Стандарт не предусматривает контроль качества готовых изделий, а устанавливает только нормативные требования. При приемке оборудования необходимо проверять соответствие паспортных значений расхода воздуха требованиям ГОСТ 12449-80. В случае выявления несоответствия между паспортным и фактическим расходом воздуха, это может свидетельствовать о наличии проблем в системе, которые требуют дополнительного анализа и устранения.
Сравнение с другими нормативными документами
ГОСТ 12449-80 не имеет прямых аналогов, так как его основное назначение заключается в установлении стандартных значений расхода воздуха. Ближайшим по тематике является ГОСТ 28469-90, который регламентирует общие требования к пневмоприводам, включая методы испытаний и проверки их работоспособности.
Рекомендации для специалистов
В процессе проектирования и выбора оборудования
-
При проектировании пневмосистем рекомендуется использовать стандартные значения расхода воздуха, установленные ГОСТ 12449-80, в качестве основы для расчетов.
-
Все значения расхода воздуха должны быть пересчитаны на реальное давление в системе с использованием формулы: ( Q_{\text{раб}} = Q_{\text{ном}} \times \sqrt{\frac{P}{0.1}} ), где ( Q_{\text{раб}} ) — рабочий расход воздуха, ( Q_{\text{ном}} ) — номинальный расход воздуха, ( P ) — фактическое давление в системе.
-
Необходимо обеспечить согласование пропускной способности всех элементов пневмосистемы, включая клапаны, фильтры и другие регулирующие устройства.
При проведении испытаний и приемке оборудования
-
Перед приемкой оборудования следует проверить, соответствуют ли указанные в паспорте значения расхода воздуха требованиям ГОСТ 12449-80.
-
Необходимо убедиться, что пропускная способность управляющего клапана не меньше, чем у пневмоцилиндров или пневмомоторов, которыми он управляет.
-
В случае выявления несоответствий между паспортными и фактическими значениями расхода воздуха, следует провести дополнительное обследование системы для выявления причин отклонений.
Заключение
ГОСТ 12449-80 является важным нормативным документом, регламентирующим параметры расхода воздуха для пневмооборудования. Применение данного стандарта позволяет обеспечить надежность и эффективность функционирования пневмосистем, а также минимизировать риски, связанные с несоответствием параметров оборудования.
