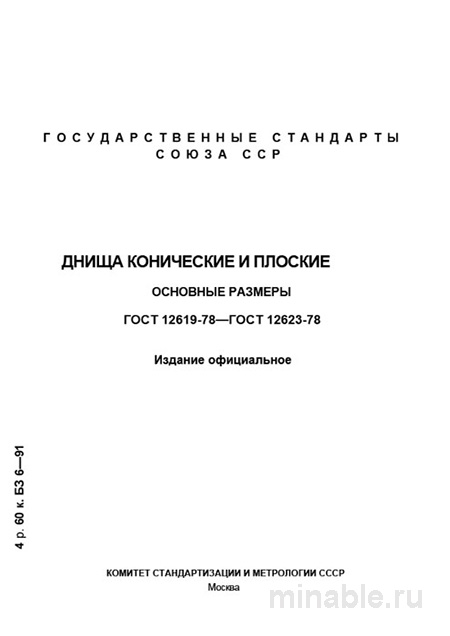

ГОСТ 12619-78: Разбор и основные размеры днищ конических отбортованных

Обзор стандарта ГОСТ 12619-78: Применение конических отбортованных днищ

При проектировании и изготовлении крупногабаритных аппаратов и сосудов, предназначенных для работы под давлением, критически важным элементом конструкции являются конические днища. Эти изделия, производимые в соответствии с ГОСТ 12619-78, играют ключевую роль в обеспечении герметичности и надежности всей системы. Несмотря на то что данный стандарт был разработан много лет назад, он продолжает широко применяться в инженерной практике. В данном обзоре представлен детальный анализ применения стандарта ГОСТ 12619-78 в контексте производства конических отбортованных днищ.

Назначение конических днищ

Стандарт ГОСТ 12619-78 регламентирует производство штампованных конических днищ, предназначенных для соединения с цилиндрическими элементами. Основные типы конических углов, регламентированные стандартом, включают 60° и 90°. Такие днища находят широкое применение в аппаратах, работающих в условиях высокого внутреннего или внешнего давления. Коническая форма способствует плавному изменению направления потока жидкости или газа, снижает гидравлическое сопротивление и улучшает процесс выгрузки сыпучих материалов из резервуаров и контейнеров.

Основные технические характеристики

Стандарт ГОСТ 12619-78 устанавливает следующие ключевые параметры конических днищ:

• Внутренний диаметр: от 400 до 1600 мм.

• Высота: от 100 до 800 мм.

• Толщина стенок: определяется в зависимости от условий эксплуатации, включая агрессивность рабочей среды и возможные механические нагрузки.

Выбор материала для изготовления днищ также регламентируется стандартом:

• Углеродистые стали: применяются для аппаратов, работающих в нейтральных средах.

• Нержавеющие стали: используются в агрессивных средах.

• Двухслойные стали: обеспечивают повышенную коррозионную стойкость и механическую прочность.

Особое внимание уделяется проверке качества металла на предмет деформационных изменений и сохранения механических свойств в местах, подверженных значительным нагрузкам при штамповке.

Контроль качества

Процесс контроля качества конических днищ включает несколько этапов:

1. Документальная проверка: анализ сертификатов на металл, проверка соответствия химического состава и механических свойств.

2. Визуальный осмотр: выявление дефектов поверхности и геометрии.

3. Измерительный контроль: проверка соответствия геометрических параметров требованиям стандарта.

4. Неразрушающий контроль: ультразвуковая диагностика для выявления дефектов внутренней структуры, таких как тонкие участки стенок, микротрещины и задиры.

Наиболее распространенные дефекты включают:

• Волнистость поверхности в зоне перехода от конуса к цилиндру.

• Неравномерная толщина стенок.

• Внутренние дефекты поверхности.

Сравнительный анализ с другими стандартами

Существуют альтернативные стандарты, такие как ГОСТ 6533-78 для эллиптических днищ и ГОСТ 12620-78 для конических днищ без отбортовки. Выбор конкретного стандарта зависит от конструктивных особенностей аппарата и условий его эксплуатации. Например, эллиптические днища обеспечивают более равномерное распределение нагрузки, но их изготовление и монтаж более сложны.

Рекомендации для специалистов

При проектировании и заказе конических отбортованных днищ рекомендуется учитывать следующие аспекты:

1. Полное указание требований стандарта, включая параметры точности и толщины стенок.

2. Проведение тщательной проверки соответствия геометрических размеров.

3. Обеспечение совмещения формы днища и цилиндрической части аппарата.

4. При эксплуатации в агрессивных условиях предпочтение следует отдавать изделиям с гладкой и бездефектной поверхностью.

Заключение

Стандарт ГОСТ 12619-78 является важным нормативным документом, обеспечивающим производство надежных и долговечных конических отбортованных днищ. Его применение требует соблюдения всех технических требований и проведения комплексного контроля качества на всех этапах производства.
