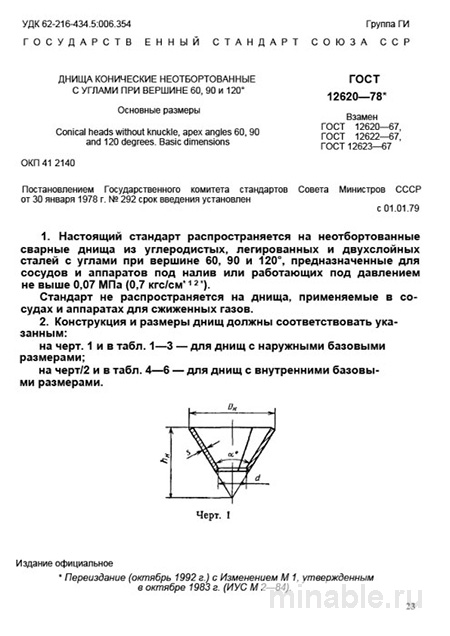

Обзор ГОСТ 12620-78: Применение в современном машиностроении
При проектировании и производстве оборудования для химической, нефтяной и пищевой промышленности широко используются конические днища. Эти конструктивные элементы играют важную роль в обеспечении корректной, надежной и безопасной эксплуатации машин. ГОСТ 12620-78 регламентирует требования к размерам и форме конических днищ без бортиков, устанавливая стандарты качества, которые являются критическими для долговечности и безопасности оборудования.
Цель и назначение стандарта
Стандарт ГОСТ 12620-78 определяет геометрические параметры конических днищ, включая диаметр по большой окружности (Dв), высоту днища (H), толщину стенки (s) и угол при вершине. Конические днища без бортиков предназначены для эксплуатации в условиях высокого давления, что делает их востребованными в производстве резервуаров, баков и других емкостных сооружений.
Наиболее распространены днища с углом при вершине 90 градусов, которые отличаются простотой изготовления. Для предотвращения рассыпания продукта в процессе эксплуатации используются днища с углом 60 градусов. Днища с углом 120 градусов применяются в специализированных конструкциях, требующих особых эксплуатационных характеристик.
Отсутствие бортиков делает конические днища более уязвимыми к механическим повреждениям, поэтому особое внимание уделяется прочности сварного соединения между днищем и основной частью конструкции.
Основные параметры стандарта
ГОСТ 12620-78 устанавливает следующие ключевые параметры конических днищ:
-
Диаметр по большой окружности (Dв) – определяет соответствие днища размерам основной части оборудования.
-
Высота днища (H) – критически важный параметр для корректной сборки и функционирования конструкции.
-
Толщина стенки (s) – рассчитывается на основании требований к прочности и устойчивости к давлению.
-
Угол при вершине – варьируется в пределах 60, 90 и 120 градусов в зависимости от условий эксплуатации.
Для изготовления конических днищ применяются различные марки стали, выбор которых зависит от специфических требований к эксплуатации оборудования.
Контроль качества
Контроль качества конических днищ осуществляется на различных этапах производства:
-
Визуальный осмотр – проверка на наличие дефектов поверхности, таких как вмятины, царапины или следы коррозии.
-
Измерение толщины стенки – проводится с использованием специализированных измерительных приборов.
-
Геометрическая проверка – контроль отклонений от заданной формы и размеров.
Методы проверки качества
Для обеспечения высокого уровня качества конических днищ применяются следующие методы контроля:
-
Визуальный осмотр – выявление поверхностных дефектов.
-
Измерительные методы – определение геометрических параметров и толщины стенки.
-
Ультразвуковая диагностика – выявление скрытых дефектов, таких как трещины и внутренние повреждения.
Отличия конических днищ от эллиптических
В отличие от конических, эллиптические днища имеют форму эллипса и оснащены бортиками. Эти конструктивные особенности обеспечивают более высокую устойчивость к давлению и механическим нагрузкам. Конические днища, благодаря своей простоте и экономичности, широко применяются в оборудовании, где не требуется выдерживать значительные давления.
Рекомендации для инженеров и заказчиков
При работе с коническими днищами рекомендуется учитывать следующие аспекты:
-
Обеспечение соответствия проектных решений требованиям ГОСТ 12620-78.
-
Тщательный выбор материала и марки стали в зависимости от условий эксплуатации оборудования.
-
Указание требований к точности изготовления и методам контроля качества при заказе продукции.
-
Проведение входного контроля продукции, включая проверку маркировки, геометрических параметров и отсутствия дефектов.
-
Обеспечение качественной подготовки места сварки перед установкой днища на оборудование.
ГОСТ 12620-78 является важным нормативным документом, регламентирующим производство конических днищ. Соблюдение требований стандарта обеспечивает высокие эксплуатационные характеристики оборудования, его надежность и безопасность.
