Обзор ГОСТ 12621-78: Конические днища с углом 140 градусов в практике машиностроения

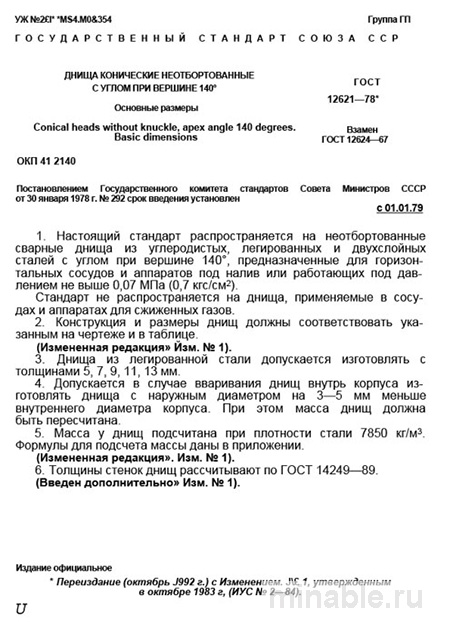

ГОСТ 12621-78 представляет собой нормативный документ, регламентирующий конструктивные особенности и методы изготовления конических днищ с углом 140 градусов, предназначенных для использования в машиностроительной отрасли. Данный стандарт устанавливает требования к геометрии, размерам и материалам, применяемым при производстве указанных изделий.
Назначение и область применения конических днищ
Конические днища с углом 140 градусов применяются для соединения конструктивных элементов различной конфигурации, а также для обеспечения удобства при сливе сыпучих и вязких веществ из аппаратов. Благодаря углу в 140 градусов, данные днища характеризуются упрощенной конструкцией, что способствует снижению трудоемкости их изготовления.
Основными областями применения конических днищ по ГОСТ 12621-78 являются химическая, нефтяная и пищевая промышленность. Они устанавливаются на резервуары, отстойники, нижние элементы колонн и другие технологические емкости. Важно отметить, что конические днища по данному стандарту не имеют бортиков, что требует применения дополнительных конструктивных элементов при их монтаже.
Основные параметры и характеристики
В ГОСТ 12621-78 регламентированы следующие ключевые параметры конических днищ:
-
Внутренний диаметр (Dв) — от 400 до 4000 мм;
-
Толщина стенки (s) — минимальная величина, обеспечивающая прочность изделия;
-
Радиус кривизны в вершине конуса (r) — параметр, влияющий на качество сварных швов и долговечность конструкции;
-
Высота днища (H) — параметр, определяющий общую геометрию изделия.
Материалы, используемые для изготовления днищ, выбираются исходя из эксплуатационных требований и условий эксплуатации. Наиболее распространенными материалами являются углеродистые и нержавеющие стали, а также цветные металлы.
Технология производства и возможные дефекты
Конические днища изготавливаются методом штамповки или путем гибки листового материала с последующей сваркой. В процессе производства и контроля качества особое внимание уделяется следующим аспектам:
-
Геометрия конуса — отклонение от заданного угла может привести к проблемам при монтаже;
-
Толщина материала в вершине конуса — недостаточная толщина может стать причиной разрушения изделия;
-
Качество сварных швов — наличие непроваров, пор и трещин недопустимо;
-
Повреждения при транспортировке — наличие вмятин и царапин на поверхности днища.
Методы контроля качества
Для обеспечения соответствия продукции требованиям ГОСТ 12621-78 необходимо проведение комплекса мероприятий по контролю качества, включающих:
-
Визуальный осмотр — проверка поверхности на наличие дефектов;
-
Измерение геометрических параметров — контроль внутреннего диаметра, высоты и радиуса кривизны;
-
Определение толщины стенки — измерение в различных сечениях изделия;
-
Проверка сварных швов — оценка качества сварных соединений.
Сравнение с ГОСТ 12622-78
ГОСТ 12622-78 регламентирует параметры конических днищ с отбортованными краями. Основные различия между стандартами представлены в таблице:
/ Параметр / ГОСТ 12621-78 (Неотбортованные) / ГОСТ 12622-78 (Отбортованные) / /----------/----------------------------------/------------------------------/ / Конструкция / Коническая поверхность без бортиков / Коническая поверхность с бортиками / / Метод монтажа / Стыковка через переходник / Прямая стыковка с цилиндрической частью / / Область применения / Бункеры, отстойники, переходы / Стандартные днища для аппаратов / / Технологичность изготовления / Упрощенная конструкция, меньший расход материала / Более сложная конструкция, необходимость дополнительных элементов / / Критичные параметры контроля / Качество кромки под сварку / Высота и перпендикулярность бортиков /
Выбор между стандартами зависит от конструктивных особенностей проектируемого оборудования и требований к его эксплуатационным характеристикам.
Рекомендации для специалистов
При проектировании и изготовлении конструкций с использованием конических днищ рекомендуется учитывать следующие аспекты:
-
Обязательно указывать в технической документации не только стандарт, но и конкретные размеры, толщину стенки и материал изделия.
-
Особое внимание уделять проверке толщины стенки, особенно в вершине конуса, для предотвращения возможных разрушений.
-
При проектировании учитывать необходимость интеграции днища в общую конструкцию узла, обеспечивая его надежное соединение с другими элементами.
-
В процессе хранения и транспортировки конических днищ использовать мягкие прокладки и специальные стропы для предотвращения повреждений краев изделия.
ГОСТ 12621-78 является важным нормативным документом, обеспечивающим высокое качество и надежность конических днищ. Соблюдение требований данного стандарта в сочетании с тщательным контролем качества на всех этапах производства позволяет создавать конструкции, соответствующие современным требованиям машиностроения.
