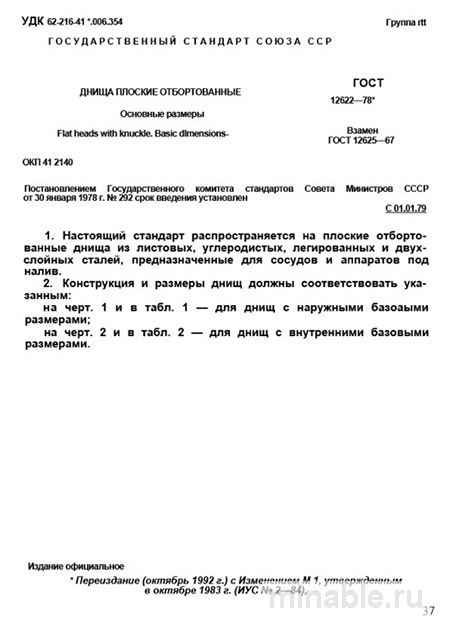

ГОСТ 12622-78: Днища плоские отбортованные - Полный разбор

Обзор ГОСТ 12622-78: Плоские днища для машин

В конструкции любой машины или резервуара, где отсутствует значительное внутреннее давление, выбор подходящего днища имеет критическое значение для обеспечения надежности и экономической эффективности всей системы. ГОСТ 12622-78 регламентирует параметры плоских днищ с загнутыми краями, широко применяемых в машиностроении. Эти днища отличаются простотой изготовления и экономичностью, однако их использование ограничивается условиями эксплуатации с низким давлением или в вакууме.

Цели и назначение стандарта

Данный стандарт устанавливает требования к геометрическим параметрам и конструктивным особенностям плоских днищ, предназначенных для крепления к корпусу машин. Такие днища обычно используются для резервуаров, содержащих жидкости, а также для оборудования, функционирующего под небольшим давлением или в условиях вакуума. Примерами применения являются баки для воды, системы охлаждения и внутренние перегородки крупных трубопроводов.

Следует отметить, что при эксплуатации днищ в вакууме необходимо проведение дополнительных расчетов на прочность, несмотря на то что стандарт регламентирует исключительно форму и размеры изделия.

Основные технические требования

Стандарт предъявляет строгие требования к форме, размерам и материалам изготовления плоских днищ. Ключевые параметры включают:

1. Форма: Днища должны иметь плоскую поверхность с загнутыми краями. В зависимости от конструктивных особенностей различают два типа:

   • Тип 1: Загнутые края направлены наружу (наиболее распространенная конфигурация).

   • Тип 2: Загнутые края направлены внутрь (применяется реже).

2. Размеры: Основные параметры размеров зависят от диаметра и толщины стенки днища. Диаметр может варьироваться от 159 мм до 400 мм.

3. Материалы: Выбор материала осуществляется исходя из условий эксплуатации. Возможны следующие варианты: углеродистая сталь, нержавеющая сталь, цветные металлы и их сплавы.

Методы контроля качества

При производстве днищ проводится контроль соответствия установленным требованиям. Основные процедуры включают:

1. Контроль размеров: Измеряется диаметр днища, высота загнутых краев и внутренний радиус изгиба.

2. Измерение толщины стенки: Осуществляется с использованием специализированных приборов для определения толщины стенки.

3. Визуальный осмотр поверхности: Проверяется наличие дефектов поверхности, таких как заусенцы, вмятины или трещины.

4. Контроль формы: Оценивается прямолинейность днища и отсутствие перекосов.

Сравнительный анализ с альтернативными типами днищ

Выбор типа днища зависит от условий эксплуатации. Плоские днища с загнутыми краями имеют следующие преимущества и недостатки по сравнению с круглыми и овальными днищами:

/ Плоское днище (ГОСТ 12622-78) / Круглое днище (ГОСТ 6533-78) / /------------------------------------------/-------------------------------------------/ / Применяется при низком давлении или в вакууме / Предназначено для эксплуатации под высоким давлением / / Отличается меньшей стоимостью и легкостью / Обладает большей прочностью и жесткостью / / Менее устойчиво к механическим нагрузкам / Более дорогостоящее и тяжелое в изготовлении /

Рекомендации для специалистов

Для технологов и конструкторов:

• При оформлении заказов необходимо указывать все параметры в соответствии с требованиями ГОСТ, включая номер стандарта, тип днища, материал и толщину стенки.

• В случае эксплуатации днищ в условиях вакуума рекомендуется проводить дополнительные расчеты на прочность.

• При проведении сварочных работ следует учитывать, что зона загнутых краев предварительно подвержена нагреву, что требует аккуратного подбора режимов сварки.

Для специалистов по приемке и контролю качества:

• При приемке продукции необходимо проверять соответствие марки материала и состояния поверхности требованиям стандарта.

• Рекомендуется требовать предоставления паспорта изделия, содержащего все технические характеристики.

• На складах следует иметь набор инструментов для контроля качества, включая штангенциркуль, шаблон для измерения радиуса и толщиномер.

• Особое внимание следует уделять точности радиуса загнутых краев, так как отклонения могут привести к проблемам при сварочных работах.

Заключение

ГОСТ 12622-78 представляет собой нормативный документ, обеспечивающий высокое качество плоских днищ для машин. Соблюдение требований стандарта позволяет гарантировать надежность и долговечность конструкций при эксплуатации в условиях низкого давления или вакуума. Важно учитывать все параметры и не допускать отклонений от установленных норм для обеспечения соответствия продукции заявленным характеристикам.
