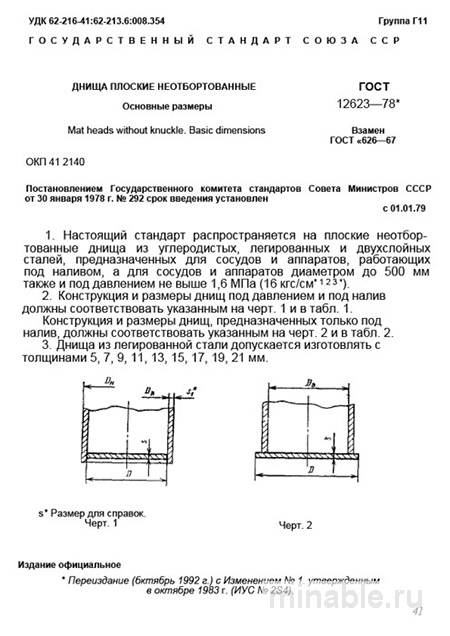

ГОСТ 12623-78: Днища плоские – Полный разбор стандарта

Обзор ГОСТ 12623-78: назначение, область применения и особенности использования

В процессе проектирования и изготовления различных технических устройств и агрегатов, включая машины и аппараты, особую важность приобретает правильный выбор конструкционных элементов. Одним из таких элементов являются плоские днища, которые применяются в качестве крышек, днищ для труб и резервуаров, а также в качестве временных заглушек и опор. ГОСТ 12623-78 регламентирует параметры и характеристики плоских днищ, не имеющих специальных конструктивных элементов для крепления. В данном обзоре рассматривается назначение стандарта, область его применения, основные технические параметры и требования к качеству продукции.

Цель и область применения стандарта

ГОСТ 12623-78 устанавливает требования к геометрическим параметрам и материалам плоских днищ, предназначенных для использования в условиях отсутствия значительных механических нагрузок и давления. Данные днища применяются в конструкциях, где требуется обеспечить герметичность и защиту от внешних воздействий без необходимости обеспечения высокой прочности и устойчивости к экстремальным условиям эксплуатации.

Основные области применения плоских днищ:

• крышки для труб, транспортирующих жидкости или газы под низким давлением;

• резервуары и баки, не подвергающиеся значительным механическим нагрузкам (например, для хранения воды или масла);

• люки и окна в различных технических конструкциях;

• временные заглушки и опорные элементы.

Конструктивные особенности и материалы

Плоские днища классифицируются на два основных типа:

1. Днища без обработки края — наиболее простой и экономичный вариант, используемый в условиях, где не требуется высокая точность или дополнительная обработка поверхности.

2. Днища с обработанным краем — имеют кромку, выполненную под углом, что обеспечивает улучшенную свариваемость с другими элементами конструкции.

Основным параметром, определяющим размер днища, является условный диаметр (Dy), который соответствует диаметру трубы или резервуара, к которому данное днище будет привариваться. ГОСТ предусматривает, что диаметр днища превышает диаметр присоединяемого элемента на определённую величину, что обеспечивает возможность качественного выполнения сварочных работ.

Материалы изготовления:

• углеродистые стали — для общих целей и условий эксплуатации;

• нержавеющие стали — для конструкций, требующих коррозионной стойкости;

• цветные металлы и сплавы — для специфических условий эксплуатации.

Толщина днища определяется на основании расчётных параметров, таких как давление, температура и материал. В стандарте приведена таблица рекомендуемых значений толщины, которые могут варьироваться в зависимости от конкретных условий эксплуатации.

Контроль качества продукции

Качество плоских днищ подлежит обязательному контролю на всех этапах производства и эксплуатации. Основные параметры, подлежащие проверке:

• геометрические размеры — диаметр и толщина должны соответствовать требованиям стандарта;

• качество кромки — при наличии обработки края проверяется угол и ровность поверхности;

• состояние поверхности — отсутствие дефектов, таких как ржавчина, заусенцы и трещины;

• маркировка — наличие необходимой информации о стандарте, диаметре, толщине и материале изготовления.

Сравнительный анализ с другими типами днищ

Для обеспечения оптимального выбора конструктивных элементов в зависимости от условий эксплуатации, рекомендуется учитывать различия между различными типами днищ:

/ Тип днища / Назначение / Конструкция края / Технологичность / Прочность / Стоимость / /------------------------------/-----------------------------------/-------------------------------------/------------------------------------/-------------------------------/----------------------------/ / Плоское неотбортованное / Низкое давление / Прямой торец / Высокая / Низкая / Низкая / / Плоское отбортованное / Низкое и среднее давление / Отбортовка под фланец / Средняя / Низкая/Средняя / Средняя / / Эллиптическое 2:1 / Среднее и высокое давление / Цилиндрическая отбортовка / Низкая / Высокая / Высокая /

Рекомендации для специалистов

При использовании плоских днищ, соответствующих требованиям ГОСТ 12623-78, необходимо учитывать следующие рекомендации:

• не применять данные днища в условиях высокого давления, что может привести к их деформации или разрушению;

• обеспечить качественную сварку, при которой шов должен быть ровным, непрерывным и без дефектов;

• выбирать надёжных поставщиков, имеющих необходимые документы и оборудование для производства продукции в соответствии с требованиями стандарта;

• контролировать соответствие размеров и толщины днища проектным параметрам, что обеспечит их корректное использование в конструкции;

• проводить регулярные проверки качества продукции для предотвращения возможных дефектов и отказов.

Заключение

ГОСТ 12623-78 представляет собой нормативный документ, регламентирующий параметры плоских днищ, и обеспечивающий их соответствие требованиям к качеству и надёжности. Благодаря простоте конструкции и экономичности, данный стандарт находит широкое применение в различных отраслях промышленности. Для достижения максимальной эффективности использования плоских днищ необходимо соблюдать все требования стандарта и учитывать условия эксплуатации конструкций.
