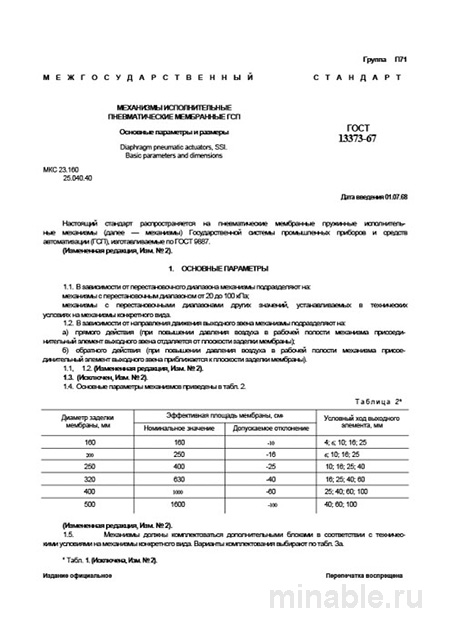

Обзор ГОСТ 13373-67: Ключевой стандарт в области пневмоавтоматики
В условиях современного промышленного производства, где применяются сложные технологические системы, особое значение приобретают стандартизированные требования, обеспечивающие надежность и безопасность эксплуатации оборудования. ГОСТ 13373-67, принятый в 1967 году, является основополагающим нормативным документом, регламентирующим параметры и характеристики пневматических исполнительных механизмов. Несмотря на свою возрастную специфику, данный стандарт продолжает оставаться актуальным и востребованным в различных отраслях промышленности, включая химическую, нефтегазовую, пищевую, энергетическую и коммунальную сферы.
Область применения и назначение стандарта
ГОСТ 13373-67 устанавливает технические требования к конструкции и функционированию пневмоаппаратов, предназначенных для управления воздушными потоками. Эти устройства используются для преобразования энергии сжатого воздуха в механическое движение, обеспечивая выполнение таких операций, как открытие/закрытие клапанов, перемещение рабочих органов и другие технологические процессы.
Основные технические параметры
Стандарт регламентирует следующие ключевые характеристики пневмоаппаратов:
-
Габаритные размеры: В зависимости от площади мембраны (160, 250, 400 и 630 см²) определяются конструктивные особенности и функциональные возможности устройства.
-
Ход штока: Стандартные значения хода штока составляют 10, 16, 25 и 40 мм, что позволяет адаптировать оборудование к различным условиям эксплуатации.
-
Рабочее давление: Номинальное значение составляет 0.02 МПа (2 кгс/см²), обеспечивая оптимальные условия для работы пневмоаппаратов.
-
Направление действия: Пневмоаппараты могут быть классифицированы на "нормально открытые" (открываются при отсутствии давления) и "нормально закрытые" (закрываются при отсутствии давления).
Материалы и конструкция
Стандарт предъявляет требования к материалам, используемым для изготовления пневмоаппаратов:
-
Корпус: Изготовлен из алюминиевых сплавов или конструкционной стали с антикоррозийным покрытием.
-
Мембрана: Многослойная резиновая конструкция, обладающая высокой эластичностью и износостойкостью.
-
Шток: Выполнен из нержавеющей стали, что обеспечивает долговечность и надежность работы устройства.
Методы контроля качества
Для обеспечения соответствия продукции требованиям стандарта проводится комплекс испытаний, включающий:
-
Визуальный осмотр на наличие дефектов.
-
Проверку состояния резьбовых соединений.
-
Контроль маркировки и идентификационных данных.
-
Испытание на герметичность с использованием мыльного раствора.
-
Проверку свободного хода штока и отсутствия заеданий.
Сравнительный анализ с другими стандартами
ГОСТ 13373-67 отличается от других нормативных документов, регламентирующих параметры пневмоаппаратов:
-
ГОСТ 13373-67: Предназначен для пневмоаппаратов, требующих высокой точности регулирования.
-
ГОСТ 21743-00: Применяется для пневмоаппаратов, работающих в условиях значительных нагрузок и переключений.
-
ГОСТ 12521-00: Регламентирует требования к регулирующей арматуре.
Рекомендации по эксплуатации
Для обеспечения долговечности и надежности работы пневмоаппаратов рекомендуется соблюдать следующие правила:
-
Подбор оборудования должен осуществляться с учетом совместимости размеров и характеристик.
-
При монтаже необходимо избегать перекосов и деформаций конструкции.
-
Эксплуатация должна проводиться в условиях, исключающих попадание влаги и загрязнений в рабочую среду.
-
При обнаружении неисправностей рекомендуется проводить диагностику и замену изношенных компонентов, таких как мембрана или уплотнение.
