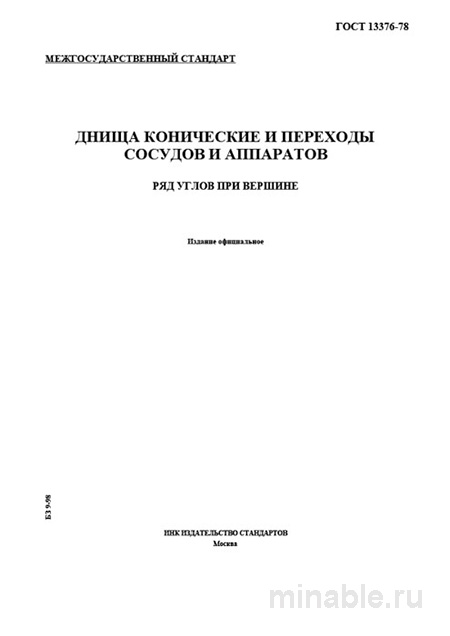

Обзор ГОСТ 13376-78: ключевой стандарт для изготовления сложных соединений
В процессе проектирования и производства крупных металлических резервуаров, трубопроводов и других конструкций, подверженных давлению, возникает необходимость в соединении разноразмерных элементов. Это может включать в себя стык труб различного диаметра или организацию направленного потока жидкости или газа. Для этих целей используются специальные соединительные элементы, известные как конические переходы, которые производятся в соответствии с ГОСТ 13376-78. Данный стандарт, несмотря на свою давность, сохраняет свою актуальность и значимость для отечественной промышленности. В данном обзоре мы рассмотрим основные положения стандарта, основываясь на практическом опыте производственной деятельности.
Назначение стандарта
ГОСТ 13376-78 регламентирует конструкцию и технологию изготовления конических переходов, предназначенных для соединения труб различного диаметра, а также для создания конических днищ резервуаров и других емкостей. Основная цель стандарта заключается в обеспечении взаимозаменяемости и безопасности данных элементов.
Области применения конических переходов
Конические переходы используются в следующих случаях:
-
Соединение труб разного диаметра.
-
Формирование конических днищ для крупных резервуаров.
-
Обеспечение удобства при сливе осадка.
-
Соединение цилиндрических элементов с резервуарами иной формы.
Конструктивные требования
Стандарт устанавливает строгие геометрические параметры для конических переходов, включая углы, размеры и допуски. Основные углы, регламентированные стандартом, составляют 30°, 45°, 60° и 90°. Эти углы выбраны с учетом технологических возможностей производства и обеспечения прочности соединений. Например, угол 90° часто используется для изготовления днищ крупных контейнеров, а углы 60° и 30° применяются для плавных переходов в трубопроводах, работающих под высоким давлением.
Материалы и требования к ним
Конические переходы изготавливаются из различных марок стали, включая:
-
Углеродистые стали.
-
Легированные стали с повышенными механическими характеристиками.
-
Коррозионно-стойкие стали.
Важно, чтобы материал конического перехода соответствовал материалу исходного листа. Это требует контроля качества листовой стали и соблюдения технологических режимов обработки.
Допуски и размеры
Стандарт устанавливает жесткие допуски на геометрические параметры конических переходов:
-
Допуск на внутренний диаметр по большому и малому основанию конуса не должен превышать ±0,5%.
-
Высота перехода может отклоняться от номинального значения не более чем на ±0,5% для штампованных деталей и на ±1% для изогнутых.
-
Толщина стенок допускается к увеличению не более чем на 5% для штампованных деталей и на 7% для изогнутых, при этом уменьшение толщины стенок недопустимо.
Особое внимание уделяется качеству кромок конических переходов. Неровности кромок могут привести к дефектам сварного соединения и увеличению расхода сварочных материалов.
Контроль качества
Проверка качества конических переходов осуществляется в несколько этапов:
-
Визуальный осмотр и измерение:
-
Проверка маркировки деталей (номер партии, марка стали).
-
Измерение геометрических параметров (толщина стенок, диаметры, высота, угол конуса).
-
-
Контроль поверхности:
-
Поверхность деталей не должна иметь окалины, трещин, заусенцев.
-
Допустимы мелкие вмятины глубиной до 1 мм.
-
Риски от механической обработки не должны превышать 0,2 мм.
-
-
Документальная проверка:
-
Сверка данных сертификата с маркировкой на деталях и проектными требованиями.
-
Проверка результатов испытаний на прочность и химический состав стали.
-
Для ответственных деталей, работающих в условиях повышенного давления или с агрессивными средами, могут быть применены дополнительные методы контроля, такие как ультразвуковая дефектоскопия.
Сравнение с другими стандартами
Для лучшего понимания особенностей ГОСТ 13376-78 рассмотрим его сравнение с ГОСТ 6533-78, регламентирующим изготовление эллиптических днищ:
/ Параметр / ГОСТ 13376-78 (Конические переходы/днища) / ГОСТ 6533-78 (Эллиптические днища) / /----------/------------------------------------------/-----------------------------------/ / Назначение / Сопряжение сечений, изменение направления потока / Создание герметичного днища / / Конструкция / Прямой конус с заданным углом / Эллиптическая форма / / Технологичность / Сложнее в изготовлении / Проще в изготовлении / / Прочность / Ниже из-за концентрации напряжений / Высокая прочность / / Допуски на геометрию / Строгие допуски на овальность кромок / Строгие допуски на форму /
Конические днища, несмотря на свою конструктивную сложность, обладают меньшей прочностью по сравнению с эллиптическими. Поэтому их часто подвергают дополнительной механической обработке или используют в комбинации с усиливающими элементами.
Рекомендации по работе с коническими переходами
При заказе и проверке конических переходов рекомендуется учитывать следующие аспекты:
-
Заказ:
-
Указывать не только размеры, но и требования к шероховатости поверхности (особенно для изделий, контактирующих с пищевыми продуктами или фармацевтическими препаратами).
-
Оговаривать необходимость проведения дополнительных испытаний.
-
Обеспечивать надежную упаковку для предотвращения повреждения кромок при транспортировке.
-
-
Проверка:
-
Использовать специализированные шаблоны для контроля углов и геометрии.
-
Особое внимание уделять проверке на овальность кромок, что важно для качественного выполнения сварочных работ.
-
-
Подготовка к сварке:
-
Подбирать сварочные материалы, соответствующие типу стали конического перехода.
-
Проверять соответствие геометрии кромок требованиям стандарта.
-
ГОСТ 13376-78 является важным нормативным документом, обеспечивающим высокое качество и безопасность конических переходов. Соблюдение требований стандарта позволяет минимизировать риски при монтаже и эксплуатации оборудования, а также продлить срок его службы.
