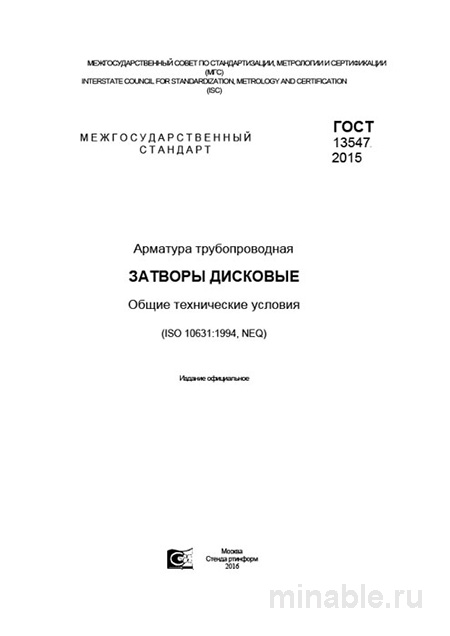

Обзор ГОСТ 13547-2015: Критерии выбора и проверки дискового затвора
В современных отраслях промышленности, включая машиностроение и нефтегазовый сектор, критически важно обеспечить бесперебойную работу трубопроводной арматуры. Это не только предотвращает простои, но и гарантирует высокий уровень безопасности производственных процессов. Дисковые затворы представляют собой важный элемент трубопроводной арматуры, отличаясь компактностью, экономичностью и универсальностью применения в различных условиях эксплуатации. ГОСТ 13547-2015 является ключевым нормативным документом, регламентирующим производство и поставку дисковых затворов на территории Российской Федерации и стран Таможенного союза. В данном обзоре рассматриваются основные положения стандарта, его значение для производителей и потребителей, а также ключевые аспекты выбора и проверки качества дисковых затворов.
Цели и задачи стандарта
ГОСТ 13547-2015 устанавливает унифицированные требования к конструкции, материалам и методам испытаний дисковых затворов, предназначенных для эксплуатации с различными средами, включая воду, пар, воздух, природный газ, нефть и другие жидкости и газы. Диапазон рабочих давлений для затворов, регламентированных стандартом, составляет от 1,6 до 250 атмосфер, а температурный диапазон эксплуатации варьируется от -60°C до +800°C.
Основная цель стандарта заключается в обеспечении единообразия технических характеристик продукции, что позволяет производителям соблюдать установленные требования при проектировании и изготовлении затворов, а потребителям — осуществлять их квалифицированную оценку и проверку. Стандарт также способствует предотвращению споров и недоразумений между участниками рынка.
Основные требования к конструкции и материалам
Стандарт детально регламентирует составные части дисковых затворов и предъявляемые к ним требования. В частности, для изготовления корпуса, диска и крышки могут использоваться различные материалы, такие как сталь, чугун или алюминий, выбор которых зависит от условий эксплуатации и характеристик транспортируемой среды. Для работы с агрессивными средами или жидкостями высокой температуры необходимо применять коррозионно-стойкие и жаропрочные материалы.
Конструктивные особенности затворов включают требования к размерам и расположению отверстий для крепления, а также к габаритам самого изделия. Это обеспечивает взаимозаменяемость затворов различных производителей и упрощает их монтаж в трубопроводные системы. Кроме того, стандарт устанавливает требования к приводным механизмам, обеспечивающим управление затвором.
Функциональные характеристики затворов
Основные требования к функциональным характеристикам затворов касаются их герметичности и прочности. Затвор должен обеспечивать надежное перекрытие потока рабочей среды, исключая утечки. Также необходимо, чтобы корпус затвора обладал достаточной механической прочностью, соответствующей условиям эксплуатации.
Процедура проверки качества
При поступлении дискового затвора на проверку проводится визуальный осмотр изделия на предмет целостности и соответствия маркировки. Проверяется легкость и плавность хода затвора, а также его герметичность. Испытания на герметичность включают проверку на отсутствие утечек при максимальном рабочем давлении.
Сравнительный анализ с другими типами арматуры
Дисковые затворы часто сравнивают с шаровыми кранами, используемыми для аналогичных целей. Шаровые краны обеспечивают более высокую степень герметичности, однако они сложнее в обслуживании и требуют более тщательного ухода. Выбор между дисковыми затворами и шаровыми кранами зависит от конкретных условий эксплуатации и требований к надежности системы.
Рекомендации по выбору и проверке
При выборе дискового затвора рекомендуется учитывать следующие факторы:
-
Материалы изготовления, их коррозионную стойкость и соответствие условиям эксплуатации.
-
Уровень герметичности затвора и его соответствие требованиям нормативных документов.
-
Совместимость затвора с рабочей средой и трубопроводной системой.
-
Наличие сертификатов на материалы и результаты проведенных испытаний.
При проверке затвора следует обратить внимание на отсутствие видимых повреждений, легкость и плавность хода, а также на соответствие результатов испытаний требованиям ГОСТ 13547-2015.
Заключение
ГОСТ 13547-2015 представляет собой важный нормативный документ, регулирующий производство и поставку дисковых затворов в России и странах Таможенного союза. Соблюдение требований стандарта позволяет обеспечить высокое качество и надежность продукции, что является залогом безопасной и эффективной эксплуатации трубопроводных систем.
