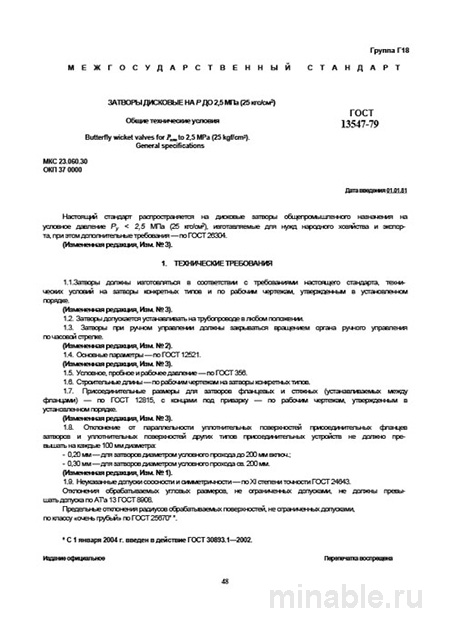

Обзор ГОСТ 13547-79: Дисковые затворы на давление до 2,5 МПа. Принципы работы и ключевые аспекты
В современном контексте, где действуют многочисленные нормативные документы и стандарты, некоторые положения, разработанные в советский период, сохраняют свою актуальность. Одним из таких документов является ГОСТ 13547-79, регламентирующий конструкцию и технические характеристики дисковых затворов, предназначенных для использования в системах с давлением до 2,5 мегапаскалей. Данные устройства применяются в трубопроводах, транспортирующих воду, пар, воздух и другие жидкости.
Назначение и область применения ГОСТ 13547-79
Данный стандарт устанавливает требования к конструкции и материалам дисковых затворов, обеспечивающих их герметичность при вращении на 90 градусов и способность выдерживать давление до 2,5 мегапаскалей. Затворы должны обладать высокой надежностью и предотвращать утечки жидкости даже при экстремально высоких нагрузках.
Область применения затворов, соответствующих ГОСТ 13547-79, включает широкий спектр систем: промышленные объекты, системы водоснабжения, отопления, вентиляции, а также кондиционирования воздуха. Управление затворами может осуществляться как вручную, так и с помощью автоматизированных систем.
Основные технические требования
ГОСТ 13547-79 предъявляет строгие требования к материалам и эксплуатационным характеристикам затворов.
Материалы изготовления
Корпусные элементы и диски затворов изготавливаются преимущественно из чугуна или стали. Чугунные затворы, как правило, используются в системах, транспортирующих воду. Уплотнительные элементы могут быть выполнены из резины или других материалов, обеспечивающих необходимую степень герметичности. Вал (шток) изготавливается из стали для обеспечения высокой прочности и долговечности.
Испытания на прочность и герметичность
Перед выпуском затворов в эксплуатацию проводится серия испытаний. Затворы должны выдерживать давление, превышающее номинальное в 1,5 раза. Герметичность затворов проверяется в обоих направлениях.
Согласно ГОСТ 13547-79, затворы подразделяются на два класса герметичности:
-
Класс А: Полное отсутствие утечек жидкости.
-
Класс В: Допустимы незначительные утечки, не оказывающие существенного влияния на работу системы.
Принцип работы затворов
Дисковые затворы должны обеспечивать плавное и беспрепятственное открытие и закрытие. Конструкция должна выдерживать определенное количество циклов без потери функциональных характеристик.
Процедуры проверки затворов
При приемке партии затворов проводится комплексная проверка, включающая:
-
Визуальный осмотр на наличие маркировки с указанием технических характеристик, даты изготовления и других важных данных.
-
Проверку корпуса на отсутствие дефектов, таких как трещины или механические повреждения.
-
Контроль комплектности поставки и наличия эксплуатационной документации.
-
Тестирование плавности хода диска и легкости управления.
-
Сверку паспортных данных с требованиями стандарта.
Сравнительный анализ с другими стандартами
ГОСТ 13547-79 регламентирует исключительно дисковые затворы. В то же время существуют другие нормативные документы, регулирующие конструкцию и эксплуатацию других типов трубопроводной арматуры, таких как задвижки и клапаны.
Каждый тип арматуры имеет свои преимущества и ограничения:
-
Дисковые затворы: Компактные размеры, высокая скорость работы, относительно низкая стоимость. Однако они могут создавать повышенное сопротивление потоку.
-
Задвижки: Подходят для работы с агрессивными средами, но имеют большие габариты и низкую скорость срабатывания.
-
Клапаны: Обеспечивают точную регулировку потока, но характеризуются значительными размерами и высокой стоимостью.
Рекомендации для специалистов по закупкам и инженеров
При выборе дисковых затворов рекомендуется учитывать следующие факторы:
-
Определение необходимого класса герметичности (А или В).
-
Учет климатических условий эксплуатации.
-
Выбор материала уплотнительных элементов в зависимости от транспортируемой среды.
-
Запрос у поставщика полного комплекта документации, подтверждающей соответствие продукции требованиям ГОСТ 13547-79.
Особенности установки и эксплуатации
При монтаже затворов необходимо соблюдать следующие правила:
-
Установка должна производиться в соответствии с инструкцией, указанной на корпусе устройства.
-
Использование прокладок, соответствующих характеристикам транспортируемой среды.
-
Избегание чрезмерного затягивания фланцевых соединений для предотвращения повреждения затвора.
-
При ручном управлении установка ограничителей хода для предотвращения износа уплотнений.
ГОСТ 13547-79 является проверенным временем стандартом, обеспечивающим надежность и долговечность трубопроводных систем. Понимание требований данного документа позволяет осуществлять обоснованный выбор и эксплуатацию дисковых затворов в различных инженерных проектах.
