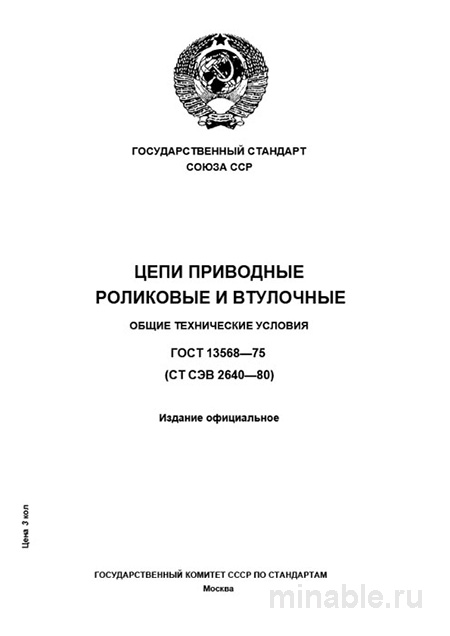

ГОСТ 13568-75: Комплексный разбор приводных цепей роликовых и втулочных

Обзор ГОСТ 13568-75: Значение для промышленного производства

В машиностроительной отрасли обеспечение надежности и предсказуемости функционирования всех компонентов оборудования является критически важным. Приводные роликовые цепи, регламентируемые ГОСТ 13568-75, играют ключевую роль в этом процессе. Стандарт устанавливает общие технические требования к цепям, применяемым в широком спектре машин и механизмов, включая конвейеры, станки и транспортные средства. Несмотря на то что стандарт был принят более сорока лет назад, он сохраняет свою актуальность и является основополагающим документом для обеспечения качества и долговечности цепных передач.

Цель и область применения ГОСТ 13568-75

ГОСТ 13568-75 определяет технические условия для приводных роликовых и втулочных цепей, предназначенных для использования в различных отраслях промышленности, включая сельскохозяйственное машиностроение, транспорт и другие механизмы. Стандарт распространяется на одно- и двухрядные цепи, а также на конструкции с особыми износостойкими элементами. Важно отметить, что ГОСТ 13568-75 устанавливает общие технические требования, тогда как конкретные параметры размеров и прочности цепей регламентируются отдельными стандартами, такими как ГОСТ 13568-97 (для однорядных цепей) и ГОСТ 13568-91 (для двух- и трехрядных цепей).

Основные требования ГОСТ 13568-75

Стандарт ГОСТ 13568-75 предъявляет строгие требования к качеству и надежности приводных цепей.

Материалы и технологические процессы

Стандарт регламентирует использование определенных марок стали для изготовления различных компонентов цепи. Пластины изготавливаются из стали марок 50, 50Г, 45Г2 и других, с последующей закалкой для достижения твердости в диапазоне 38-48 единиц по шкале HRC. Валики, втулки и ролики изготавливаются из стали марок 15, 20, 15Х, 20Х, подвергаются цементации и закалке до твердости не менее 55 единиц HRC. Эти требования обеспечивают высокую износостойкость и долговечность цепей.

Геометрические параметры и прочностные характеристики

Цепи, соответствующие ГОСТ 13568-75, должны обладать высокой точностью геометрических размеров. Шаг цепи, диаметр валиков и втулок, а также ширина цепи должны соответствовать установленным нормам. Звенья цепи должны обеспечивать свободное движение без заеданий, а соединения пластин с валиками и втулками должны быть герметичными. Прочность цепи является ключевым параметром, и каждая цепь должна выдерживать заданную нагрузку без разрушения и деформации.

Методы контроля качества

При поступлении партии цепей на склад проводится тщательный контроль их качества.

1. Визуальный осмотр. Проверяется отсутствие дефектов, таких как трещины, коррозия или заусенцы. Измеряются параметры, такие как шаг цепи, ширина и диаметр роликов. Несоответствие размеров является основанием для признания цепи бракованной.

2. Проверка подвижности. Оценивается плавность движения цепи, отсутствие люфтов и заеданий.

3. Контроль твердости. Этот этап является наиболее важным. Твердость цепи измеряется на торце с использованием специального оборудования. Если значения твердости ниже установленных норм, цепь считается бракованной.

Сравнительный анализ с другими стандартами

Часто ГОСТ 13568-75 путают с другими стандартами, регулирующими цепные передачи. Например, ГОСТ 10947-64 определяет требования к тяговым цепям для конвейеров, а ГОСТ 13552-81 распространяется на цепи для машин с повышенными нагрузками. Основные различия между этими стандартами заключаются в следующем:

• ГОСТ 13568-75 (Общие технические условия): цепи предназначены для передачи крутящего момента при высоких скоростях. Они должны обладать высокой износостойкостью и обеспечивать плавное движение.

• ГОСТ 10947-64 (Цепи тяговые пластинчатые): цепи предназначены для использования в конвейерах и элеваторах, где требуется высокая устойчивость к большим нагрузкам.

• ГОСТ 13552-81 (Цепи пластинчатые приводные): цепи предназначены для применения в механизмах с низкими скоростями, но при этом они должны выдерживать значительные нагрузки.

Рекомендации для специалистов

На основании практического опыта можно сформулировать следующие рекомендации:

1. При оформлении заказов: указывать не только ГОСТ 13568-75, но и конкретные стандарты на размеры цепи (например, ГОСТ 13568-97 ПР-25,4-60000). Это позволит избежать ошибок и несоответствий.

2. При проведении проверок: обязательно осуществлять контроль твердости цепи, так как это является основным показателем качества.

3. При выявлении дефектов: в случае обнаружения бракованных цепей рекомендуется возвращать всю партию.

4. При эксплуатации: соблюдать правила монтажа и регулярно проводить смазку цепей для предотвращения преждевременного износа и поломок.

Заключение

ГОСТ 13568-75 является важным нормативным документом, обеспечивающим качество и надежность приводных роликовых цепей. Этот стандарт остается актуальным и востребованным в машиностроительной отрасли, являясь ключевым инструментом для специалистов в области проектирования, производства и эксплуатации цепных передач.
