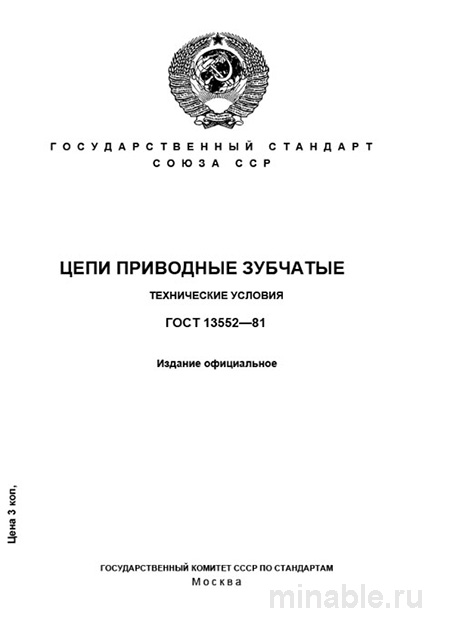

ГОСТ 13552-81: Зубчатые приводные цепи – Полный разбор и руководство

Обзор ГОСТ 13552-81: зубчатые цепи в современном машиностроении

Зубчатые цепи, характеризующиеся высокой точностью и способностью функционировать в сложных эксплуатационных условиях, занимают особое место среди различных типов приводных цепей. ГОСТ 13552-81, действующий стандарт, регламентирует технические требования к производству и контролю качества таких цепей. Несмотря на то что данный нормативный документ был разработан несколько десятилетий назад, он продолжает оставаться актуальным для многих промышленных предприятий Российской Федерации.

Применение зубчатых цепей

ГОСТ 13552-81 регламентирует параметры пластинчатых зубчатых цепей с шарнирами, предназначенных для использования в различных механизмах и машинах. Эти цепи обладают высокой нагрузочной способностью и способностью работать на высоких скоростях с минимальным уровнем шума. Они находят применение в следующих областях:

• металлообрабатывающее оборудование, включая станки для резки металла и обработки древесины;

• мощные вентиляторы и насосные системы;

• тяжелое оборудование для горнодобывающей промышленности;

• механизмы, требующие высокой точности, например, в полиграфической отрасли.

Зубчатые цепи отличаются от роликовых цепей принципом зацепления, где зубья пластин цепи взаимодействуют с зубьями звездочки, обеспечивая более равномерное распределение нагрузки и повышенную точность работы.

Основные требования стандарта

ГОСТ 13552-81 устанавливает строгие требования к конструкции, материалам и эксплуатационным характеристикам зубчатых цепей.

Материалы и их термическая обработка

Качество и долговечность зубчатых цепей напрямую зависят от характеристик используемых материалов и методов их обработки. В соответствии со стандартом, пластины цепей должны изготавливаться из следующих марок стали: 50, 50Г, 40Х, 45Г2 и аналогичных. Пластины подвергаются закалке и отпуску до твердости в диапазоне 40–50 HRC, что обеспечивает их высокую износостойкость и механическую прочность.

Направляющие пластины, при их наличии, изготавливаются из стали марки 45 или аналогичных материалов с твердостью 35–45 HRC. Оси, втулки и валики шарниров должны быть выполнены из стали марок 15Х, 20Х, 15 или 20 и подвергнуты термической обработке до твердости 50–60 HRC.

Важно отметить, что чрезмерная твердость пластин (свыше 50 HRC) может привести к их хрупкости и разрушению при ударных нагрузках. Недостаточная твердость шарниров, напротив, способствует их ускоренному износу. Поэтому в процессе производства цепей необходимо осуществлять контроль твердости всех элементов конструкции.

Габаритные размеры и прочностные характеристики

ГОСТ 13552-81 классифицирует зубчатые цепи по трем классам точности: П (повышенная точность), Н (нормальная точность) и О (общая точность). Выбор класса точности зависит от специфических требований к работе механизма. Для большинства ответственных применений используются цепи классов Н и П.

Прочность цепи определяется ее способностью выдерживать определенные нагрузки без разрушения. Этот параметр зависит от типа и шага цепи. Например, цепи с шагом 19,05 мм типа 3 должны иметь минимальную разрывную нагрузку не менее 68 кН. Для проверки прочности цепей на производстве часто проводят выборочные испытания, однако рекомендуется также проверять надежность фиксации валиков, отсутствие следов износа, коррозии или дефектов.

Методы контроля качества

При поступлении зубчатых цепей на склад или в отдел технического контроля необходимо проводить их тщательную проверку в соответствии с требованиями ГОСТ 13552-81. Это позволяет своевременно выявлять дефекты и предотвращать возможные поломки оборудования.

Основные этапы проверки включают:

1. Визуальный осмотр и проверка упаковки: цепи должны быть чистыми, без следов коррозии и механических повреждений. Рекомендуется использовать смазочные материалы для предотвращения окисления и износа. Упаковка должна обеспечивать надежную защиту цепей от механических воздействий при транспортировке.

2. Проверка маркировки: каждая цепь должна иметь идентификационную табличку с указанием номера цепи, наименования производителя и даты изготовления.

3. Испытание на гибкость: образец цепи длиной 1–1,5 метра должен свободно изгибаться без заеданий и повреждений.

4. Измерение шага цепи: проверка равномерности расположения звеньев цепи осуществляется с использованием специальных измерительных инструментов.

5. Контроль твердости: твердость пластин и шарниров цепи должна соответствовать установленным требованиям. Для этого используются твердомеры.

6. Проверка состояния отверстий в пластинах: отверстия должны быть расположены строго по центру, что обеспечивает равномерное распределение нагрузки.

Сравнение с роликовыми цепями

Для более глубокого понимания особенностей зубчатых цепей целесообразно провести их сравнительный анализ с роликовыми цепями, регламентированными ГОСТ 13568-97.

/ Параметр / Зубчатые цепи (ГОСТ 13552-81) / Роликовые цепи (ГОСТ 13568-97) / /----------------------------------/------------------------------------------------------------------------------------/-----------------------------------------------------------------------------------------------/ / Принцип работы / Зацепление зубьями пластин с зубьями звездочки / Вращение роликов вокруг зубьев звездочки / / Точность / Высокая точность / Меньшая точность / / Уровень шума / Низкий уровень шума / Высокий уровень шума, особенно на высоких скоростях / / Нагрузочная способность / Высокая способность к передаче нагрузки / Меньшая способность к передаче нагрузки / / Стоимость / Более высокая стоимость / Более низкая стоимость / / Области применения / Скоростные и точные механизмы / Простые механизмы, сельскохозяйственная техника /

Рекомендации для специалистов

Для обеспечения высокого качества и надежности оборудования, использующего зубчатые цепи, рекомендуется учитывать следующие рекомендации:

1. При проектировании механизмов необходимо учитывать особенности износа зубчатых цепей, которые отличаются от роликовых цепей. Рекомендуется предусмотреть возможность регулировки натяжения цепи для компенсации неравномерного износа.

2. При выборе поставщиков следует требовать предоставления полного комплекта документов, подтверждающих соответствие продукции требованиям ГОСТ 13552-81, включая сертификаты соответствия и паспорта партий с результатами испытаний на прочность.

3. Для повышения эффективности контроля качества на предприятии рекомендуется организовать стенд для проверки зубчатых цепей, оснащенный поверенными измерительными приборами (плита, набор щупов, штангенциркуль, твердомер).

4. Особое внимание следует уделять состоянию смазки зубчатых цепей. Использование некачественной смазки или попадание абразивных частиц может привести к ускоренному износу и выходу цепи из строя.

Возвращаясь к ГОСТ 13552-81, следует отметить, что данный стандарт является важным инструментом для обеспечения высокого уровня надежности и долговечности оборудования. Строгое соблюдение требований стандарта и использование качественной продукции позволяют создавать механизмы, способные эффективно функционировать в различных условиях эксплуатации.
