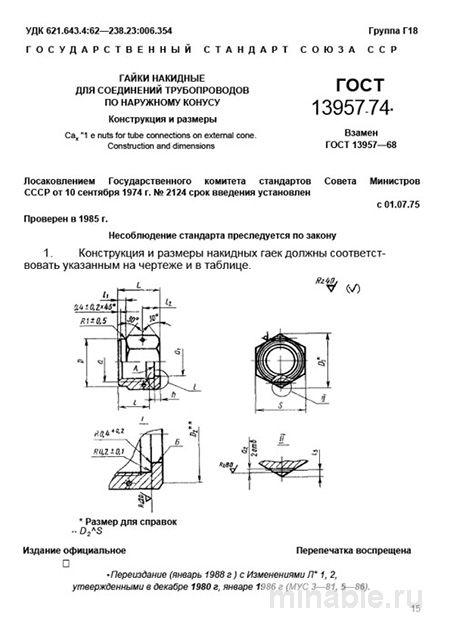

Обзор ГОСТ 13957-74: Накидные гайки для критически важных соединений
В машиностроении, особенно в гидравлических, пневматических и топливных системах, ключевым аспектом является обеспечение надежности всех соединений. Одним из основополагающих стандартов, регулирующих качество и параметры накидных гаек для таких соединений, является ГОСТ 13957-74 «Гайки накидные для соединения трубопроводов по наружному конусу. Конструкция и размеры». Несмотря на то что данный стандарт был принят более полувека назад, он продолжает оставаться актуальным и широко применяется в производственных процессах. Как инженер-технолог с многолетним опытом работы, я имею возможность поделиться своими знаниями и наблюдениями относительно этого стандарта.
Назначение и область применения гаек
Стандарт ГОСТ 13957-74 регламентирует параметры накидных гаек, используемых для соединения стальных труб посредством наружного конуса с углом 90 градусов. Эти гайки предназначены для формирования герметичных, разъемных и виброустойчивых соединений в системах, работающих под высоким давлением жидкостей или газов.
Основные области применения включают:
-
Гидравлические системы промышленного оборудования, такого как станки и прессы.
-
Топливные и смазочные системы двигателей.
-
Пневматические системы высокой мощности.
-
Другие системы, где требуется высокая степень герметичности и устойчивость к вибрационным нагрузкам.
Следует отметить, что герметичность соединений по ГОСТ 13957-74 обеспечивается за счет деформации конуса штуцера о конус гайки и контргайки. Для достижения этой цели необходимо, чтобы геометрические параметры и качество поверхностей соответствовали строгим требованиям стандарта.
Требования к форме, размерам и материалам
Стандарт предъявляет жесткие требования к форме, размерам и материалам изготовления накидных гаек.
Форма и габариты
Гайки могут быть двух типов:
-
С шестигранной головкой под ключ и внутренней резьбой.
-
С шестигранной головкой и буртиком, также с внутренней резьбой.
Типовые размеры гаек варьируются в диапазоне от 3 до 20 мм, с резьбами от M12x1,5 до M39x2. Геометрические параметры, такие как высота шестигранника, длина резьбы и углы конусов, строго регламентированы, что позволяет использовать изделия различных производителей без риска несовместимости.
Материалы изготовления
Для производства гаек применяются различные марки стали:
-
Углеродистая сталь 35 (для стандартных гаек без специальной обработки).
-
Закаленная сталь 45 (для высокопрочных гаек, прошедших термическую обработку).
-
Цементированная и закаленная сталь 20Х.
Выбор материала напрямую влияет на эксплуатационные характеристики гаек. Для систем, подверженных значительным ударным и вибрационным нагрузкам, рекомендуется использовать гайки из стали 45 с поверхностной закалкой, что обеспечивает высокую прочность и долговечность.
Методы контроля качества
Контроль качества накидных гаек является важным этапом производственного процесса. Проверка осуществляется как на основании сертификатов соответствия, так и путем проведения собственных испытаний.
Объекты контроля:
-
Резьба – проверяется на соответствие стандартам, наличие дефектов и повреждений.
-
Конус – оценивается гладкость поверхности, угол конуса и шероховатость.
-
Твердость – контролируется методом Бринелля или Роквелла для гаек, прошедших термообработку.
-
Маркировка – проверяется наличие информации о марке стали и производителе.
Возможные дефекты:
-
Несоответствие угла конуса.
-
Поверхностные дефекты и повреждения.
-
Недостаточная твердость закаленных гаек.
-
Наличие царапин или иных механических повреждений.
Сравнение с альтернативными стандартами
Выбор стандарта для производства накидных гаек зависит от специфических требований к соединениям. ГОСТ 13957-74 имеет свои особенности, которые делают его предпочтительным для определенных условий эксплуатации.
/ Параметр / ГОСТ 13957-74 (накидная гайка по наружному конусу) / ГОСТ 8969-75 (накидная гайка прямая) / ГОСТ 28464-90 (соединения трубопроводов конические) / /-----------------------------------/------------------------------------------------------/---------------------------------------/----------------------------------------------------/ / Принцип герметизации / Деформация металла по конусу 90 градусов / Уплотнение через прокладку / Уплотнение через конус и торцевую прокладку / / Стойкость к вибрации / Высокая / Средняя (зависит от типа прокладки) / Высокая / / Многократность сборки/разборки / Ограничена / Высокая / Высокая / / Требования к чистоте поверхности / Высокие (Ra не грубее 2,5 микрометра) / Стандартные / Высокие / / Область применения / Системы высокого давления, гидравлика, топливо / Системы низкого и среднего давления / Ответственные соединения в авиации и космонавтике /
Как видно из таблицы, ГОСТ 13957-74 наилучшим образом подходит для систем, работающих под высоким давлением и подверженных значительным вибрационным нагрузкам, при условии, что не требуется частая разборка соединений. Для систем, требующих регулярного обслуживания, целесообразно рассмотреть альтернативные стандарты.
Рекомендации для специалистов
На основании практического опыта можно сформулировать следующие рекомендации:
-
Выбор гаек: для систем с рабочим давлением свыше 10 МПа и высокими вибрационными нагрузками рекомендуется использовать гайки с буртиком, изготовленные из стали 45 с поверхностной закалкой. Буртик обеспечивает дополнительную устойчивость к деформациям при затяжке.
-
Приемка продукции: при приемке гаек необходимо проводить визуальный осмотр на предмет наличия дефектов, а также требовать предоставления сертификатов соответствия и результатов испытаний на твердость.
-
Монтаж: категорически запрещается использовать повторно гайки, которые уже были в эксплуатации. Это может привести к снижению герметичности соединений. Затяжка гаек должна производиться с усилием, соответствующим требованиям технической документации.
-
Хранение: гайки следует хранить в сухом, защищенном от воздействия влаги и агрессивных сред месте. Рекомендуется использовать специальные контейнеры или упаковки, предотвращающие коррозию.
Заключение
ГОСТ 13957-74 представляет собой надежный стандарт, обеспечивающий высокое качество и надежность накидных гаек для критически важных соединений. Эффективность его применения зависит от соблюдения требований к изготовлению и проведению тщательного контроля качества. В условиях современного машиностроения данный стандарт остается актуальным и востребованным инструментом для инженеров и специалистов.
