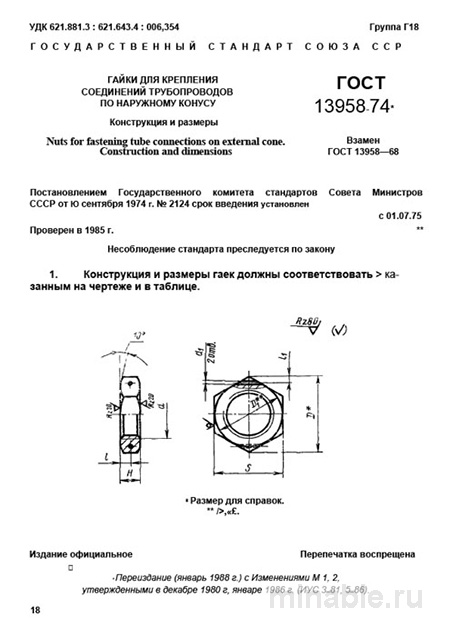

Обзор ГОСТ 13958-74: гайка для труб
В отрасли машиностроения, особенно в системах гидравлического и пневматического типа, критически важно обеспечивать надежность всех соединений. Одним из ключевых элементов таких систем являются гайки, регламентируемые стандартом ГОСТ 13958-74. Этот нормативный документ устанавливает требования к конструкции, размерам и материалам гаек, предназначенных для создания герметичных соединений трубопроводов, работающих под высоким давлением. Несмотря на то что стандарт был разработан более 50 лет назад, он продолжает активно применяться в различных отраслях промышленности.
Назначение гаек
Гайки, соответствующие ГОСТ 13958-74, используются для формирования разъемных соединений в трубопроводах, по которым транспортируются жидкости и газы под высоким давлением. Они находят применение в гидравлических системах промышленного оборудования, такого как станки, прессы, спецтехника, а также в пневмосистемах. Основная функция таких гаек заключается в обеспечении герметичности соединения путем плотного обжатия конуса штуцера (ниппеля) о внутреннюю поверхность втулки или корпуса соединительного элемента.
Следует отметить, что данные гайки не являются автономным элементом. Они входят в состав системы, включающей штуцер, накидную гайку и втулку, и их основная задача заключается в создании равномерного и значительного усилия, способствующего пластической деформации конуса штуцера и обеспечению герметичности соединения, иногда даже без применения дополнительных уплотнительных материалов.
Технические требования
Стандарт ГОСТ 13958-74 детально регламентирует все параметры и размеры гаек.
Материалы изготовления
Для производства гаек используются высокопрочные стали, способные выдерживать значительные механические нагрузки. Наиболее часто применяются легированные стали марок 35Х, 40Х, 20ХГНР, которые подвергаются закалке и отпуску. Это обеспечивает высокую прочность и износостойкость изделий. Важно, чтобы материал гайки был совместим с материалом штуцера, так как несоответствие твердости может привести к повреждению резьбы при затяжке.
Типы гаек
Стандарт предусматривает два основных типа гаек:
-
Гайки шестигранные — предназначены для стандартных условий монтажа.
-
Гайки шестигранные низкие — применяются в условиях ограниченного пространства.
Все геометрические параметры гаек, включая диаметр резьбы, высоту и размер «под ключ», строго нормируются стандартом. Резьба гаек имеет метрическую форму средней точности. Опорная поверхность гайки должна быть строго перпендикулярна оси резьбы для предотвращения перекоса соединения и возможных утечек.
Методы контроля качества
На производстве контроль качества гаек осуществляется по следующим параметрам:
-
Контроль состояния резьбы — проводится с использованием специализированных инструментов для проверки профиля и целостности резьбы.
-
Измерение твердости — осуществляется для подтверждения соответствия материала требованиям прочности и предотвращения возможного разрушения при эксплуатации.
-
Проверка перпендикулярности опорной поверхности — выполняется для обеспечения точности установки и предотвращения деформаций соединения.
На практике возможно возникновение ситуации, когда гайки, соответствующие всем техническим параметрам, затруднительно затянуть. Это может быть связано с несоответствием среднего диаметра резьбы установленным допускам. Для более точной оценки рекомендуется использовать оптические приборы, позволяющие визуализировать профиль резьбы.
Сравнение с другими стандартами
Для более глубокого понимания особенностей гаек по ГОСТ 13958-74 целесообразно провести их сравнение с гайками общего назначения, регламентированными ГОСТ 5915-70:
/ Параметр / ГОСТ 13958-74 / ГОСТ 5915-70 (Гайки шестигранные кл. точности В) / /------------------------------------------/--------------------------------------/---------------------------------------------------/ / Основное назначение / Создание герметичного конусного соединения в трубопроводах высокого давления / Общестроительное и машиностроительное применение / / Ключевая особенность / Работа в паре с коническим штуцером / Работа с болтами или шпильками / / Контролируемые параметры / Твердость, перпендикулярность, точность резьбы / Точность резьбы и размер «под ключ» / / Допуски на геометрию / Более строгие / Стандартные общепромышленные допуски / / Материал и термообработка / Легированные и термообработанные стали / Могут изготавливаться из углеродистых сталей /
Из представленного сравнения видно, что гайки, соответствующие ГОСТ 13958-74, предназначены для выполнения специфических задач, связанных с обеспечением герметичности соединений в системах высокого давления. Использование гаек, регламентированных ГОСТ 5915-70, в таких условиях может привести к нарушению герметичности и, как следствие, к аварийным ситуациям.
Рекомендации по выбору и эксплуатации
На основании опыта использования гаек рекомендуется придерживаться следующих правил:
-
При приобретении — запрашивать у поставщика техническую документацию на партию гаек, включающую марку стали, номер плавки и результаты испытаний на твердость. Это позволит избежать приобретения некачественной продукции.
-
При визуальном осмотре — обращать внимание на состояние резьбы, отсутствие заусенцев и следов коррозии. Наличие даже незначительных дефектов может негативно сказаться на качестве монтажа.
-
При установке — использовать динамометрический ключ для затяжки гайки с соблюдением рекомендуемого усилия. Чрезмерная затяжка может привести к деформации гайки и повреждению резьбы.
-
При повторном использовании — учитывать возможные повреждения и износ гаек. Рекомендуется использовать новые изделия для предотвращения аварийных ситуаций.
В заключение, ГОСТ 13958-74 представляет собой надежный стандарт, обеспечивающий долговечность и безопасность соединений при условии соблюдения всех технических требований. Важно уделять внимание качеству продукции на всех этапах, начиная от производства и заканчивая монтажом.
