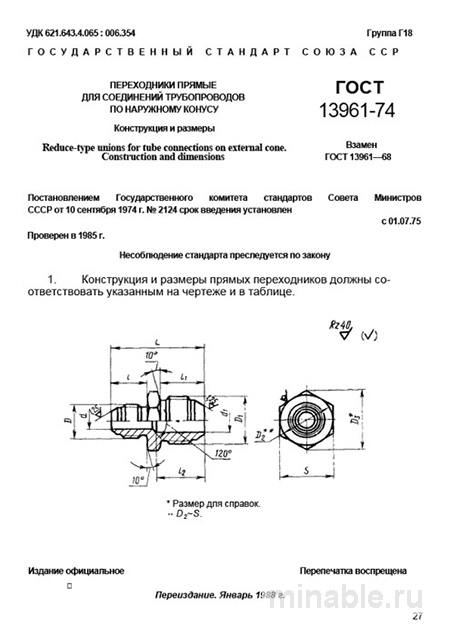

ГОСТ 13961-74: Комплексный разбор переходников для трубопроводов

Обзор ГОСТ 13961-74: Прямые переходники для критически важных соединений

В области машиностроения, особенно в гидравлических и пневматических системах, функционирующих под высоким давлением, надежность каждого соединения является критически важной. Это относится и к соединениям труб по наружному конусу, где ключевую роль играют прямые переходники, соответствующие стандарту ГОСТ 13961-74. Данный нормативный документ представляет собой не просто перечень размеров, а комплекс строгих технических требований, от которых зависит эффективность и безопасность работы всей системы.

Назначение и области применения

Прямые переходники, регламентированные стандартом ГОСТ 13961-74, предназначены для соединения труб в системах, использующих жидкости и газы, где критически важны герметичность и прочность соединений. Их основная задача заключается в обеспечении надежного соединения труб с различными типами резьбы и диаметрами, гарантируя герметичность за счет плотного прилегания конических поверхностей штуцера трубы.

Такие переходники широко применяются в системах высокого давления, включая станкостроение, авиационную и космическую технику, а также тяжелое машиностроение. В сочетании с гайками, соответствующими ГОСТ 13956-74, они обеспечивают герметичность и прочность соединения за счет деформации конической поверхности.

Основные технические требования и конструкция

Стандарт ГОСТ 13961-74 предъявляет строгие требования к форме, материалам и допускам, что обеспечивает высокую надежность и долговечность переходников.

Геометрические параметры и размеры

Переходник представляет собой металлическую деталь с шестигранной головкой под гаечный ключ, двумя резьбовыми поверхностями и определенными конусными поверхностями. Угол рабочего конуса составляет 74°, что эквивалентно 24° к оси. Резьба на обоих концах выполняется по метрической системе с точностью не ниже 6g. Размерные параметры переходников варьируются, что позволяет выбрать оптимальный вариант для конкретных задач.

Материалы изготовления

Для производства переходников используются высокопрочные стали, обеспечивающие необходимую надежность и долговечность изделия. В зависимости от условий эксплуатации и требуемой прочности, могут применяться следующие материалы:

• Сталь 20 — для систем с умеренными нагрузками и неагрессивными рабочими средами.

• Сталь 45 — для систем, требующих повышенной прочности.

• Легированные стали 40Х и 30ХГСА — для систем, подверженных значительным нагрузкам и вибрациям.

• Нержавеющие стали 12Х18Н10Т и 10Х17Н13М2Т — для систем, работающих в агрессивных средах.

Важно отметить: для обеспечения необходимой прочности переходников требуется проведение процедур закалки и отпуска. Несоблюдение этих технологических операций может привести к разрушению изделия при эксплуатации.

Методы контроля качества

При поступлении партии переходников осуществляется тщательный контроль их качества, включающий проверку следующих параметров:

Контроль геометрических параметров

• Проверка конуса: осуществляется с использованием специализированных калибров или измерительного оборудования. Коническая поверхность должна быть чистой, без дефектов, таких как задиры, ржавчина или царапины.

• Контроль резьбы: производится с помощью резьбовых калибров-пробок. Особое внимание уделяется точности и чистоте резьбы, а также наличию фаски.

• Наличие маркировки: маркировка должна быть четкой и содержать наименование предприятия-изготовителя, а также диаметр трубы.

Выявление типичных дефектов

• Неровности резьбового отверстия: выявляются с использованием индикаторных плит.

• Несоответствие конуса стандарту: проверяется на соответствие угла конуса требованиям ГОСТ.

• Неправильная термообработка: проверяется методом визуального анализа искрения стали при обработке на точиле.

Сравнительный анализ с другими стандартами

Существует аналогичный стандарт ГОСТ 13957-74, регламентирующий переходники для соединений по внутреннему конусу. Выбор между данными стандартами зависит от конструктивных особенностей системы:

\

/ Параметр / ГОСТ 13961-74 (наружный конус) / ГОСТ 13957-74 (внутренний конус) / /----------/---------------------------------/---------------------------------/ / Принцип уплотнения / Уплотнение происходит по наружной конической поверхности / Уплотнение происходит по внутренней конической поверхности / / Назначение / Соединение двух труб с наружной резьбой или трубы с наружной резьбой и резьбового порта / Соединение трубы с внутренней резьбой и резьбового порта / / Габаритные размеры / Обычно меньше и занимают меньше пространства / Могут быть больше из-за наличия внутренней конической поверхности / / Возможность ремонта / Легко заменить при повреждении конуса / Сложно починить при повреждении внутреннего конуса / / Область применения / Системы с высоким давлением, требующие компактности / Системы с низким и средним давлением, не требующие высокой прочности /

Рекомендации по выбору и эксплуатации

Для обеспечения надежности и долговечности соединений рекомендуется учитывать следующие аспекты:

1. Проверка материала и термообработки: необходимо запрашивать информацию о материале и технологии термообработки переходников. Это гарантирует их соответствие требованиям стандарта и необходимую прочность.

2. Первичный контроль качества: перед использованием всей партии рекомендуется провести выборочный контроль качества на примере одного изделия с использованием калибров.

3. Визуальная оценка состояния конуса: поверхность конуса должна быть гладкой, без дефектов, таких как царапины или неровности.

4. Правильное затягивание гаек: герметичность соединения достигается за счет точной деформации конуса, а не за счет чрезмерного усилия. Рекомендуется использовать динамометрический ключ и следовать рекомендациям по моменту затяжки, указанным в технической документации.

5. Отказ от дополнительных уплотнителей: конус должен обеспечивать герметичность без применения дополнительных уплотнительных материалов, таких как фум-лента или анаэробные герметики.

ГОСТ 13961-74 представляет собой надежный нормативный документ, обеспечивающий создание прочных и герметичных соединений в системах высокого давления. Соблюдение всех требований стандарта гарантирует долговечность и надежность работы соединений даже в самых сложных эксплуатационных условиях.
