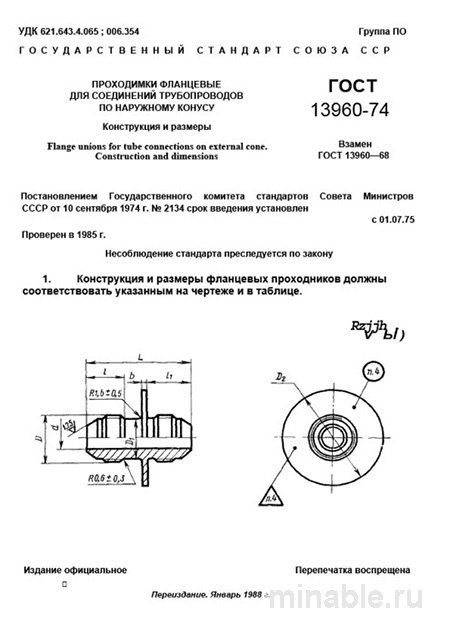

Обзор ГОСТ 13960-74: Фланцевые проходники для критических соединений
В области машиностроения, особенно в энергетике и химической промышленности, критически важно обеспечить надежность и безопасность функционирования трубопроводных систем. Для этого необходимо использовать материалы высокого качества и строго соблюдать технические регламенты. В данном обзоре рассматривается ГОСТ 13960-74, который устанавливает требования к фланцевым проходникам, предназначенным для прохождения труб через различные препятствия, такие как стены и перегородки.
Назначение проходников
Фланцевые проходники предназначены для обеспечения герметичного и надежного прохождения труб через конструктивные элементы зданий и сооружений. Они должны обеспечивать стабильное соединение труб, исключая возможность утечек рабочей среды.
Эти изделия находят применение в системах, работающих под высоким давлением (до 100 атмосфер) и при экстремальных температурах (от -30 до +450 градусов Цельсия). Примеры таких систем включают трубопроводы для отопления, пара, горячей воды, а также технологические линии в нефтехимической отрасли.
Основные требования стандарта
ГОСТ 13960-74 предъявляет строгие требования к конструкции, материалам и качеству изготовления проходников. Основные положения стандарта включают:
-
Типовые размеры и формы: Проходники классифицируются по типу соединения с трубой и могут быть с приварными фланцами или фланцами, приваренными непосредственно к трубе. Диаметр проходников варьируется от 10 до 200 мм, а угол конуса составляет 60 градусов для всех типов изделий.
-
Материалы изготовления: Проходники изготавливаются из специализированных сталей, таких как сталь 20, сталь 09Г2С и сталь 15Х5М. Выбор материала зависит от условий эксплуатации трубопровода. Например, при температурах выше 400 градусов Цельсия рекомендуется использовать легированные стали, такие как сталь 15Х5М, для предотвращения коррозии и деформации.
Контроль качества проходников
При приемке партии проходников проводится комплексная проверка их соответствия требованиям стандарта. Основные критерии оценки включают:
-
Состояние уплотнительных поверхностей: Уплотнительные поверхности на конусе и ответной фаске фланца должны быть без дефектов, таких как вмятины, царапины или следы коррозии. Допускается лишь незначительная шероховатость, обусловленная технологией обработки.
-
Геометрическая точность конуса: Угол конуса проходника должен строго соответствовать значению 60 градусов. Проверка осуществляется с использованием специализированных измерительных инструментов или шаблонов.
-
Перпендикулярность торцевой плоскости фланца: Торцевая плоскость фланца должна быть строго перпендикулярна оси проходника для предотвращения перекосов при монтаже и эксплуатации.
-
Контроль качества сварных швов: При наличии сварных соединений необходимо провести тщательный осмотр на предмет наличия дефектов, таких как трещины, непровары или поры.
-
Наличие маркировки: Каждый проходник должен быть маркирован с указанием его основных параметров, включая диаметр, тип стали и соответствие требованиям стандарта.
Сравнительный анализ с другими стандартами
Для более полного понимания специфики ГОСТ 13960-74 проведем сравнительный анализ с другими стандартами, регламентирующими производство трубопроводной арматуры:
/ Параметр / ГОСТ 13960-74 / ГОСТ 13956-74 / ГОСТ 28941.1-91 / /-----------------------------------/-------------------------------------------------------------------------------/-------------------------------------------------------------------------/------------------------------------------------------------------------/ / Назначение / Стационарные соединения трубопроводов / Подвод к вращающимся узлам и механизмам / Быстроразъемные соединения трубопроводов / / Тип соединения / Фланцевое с конической поверхностью / Резьбовое или фланцевое / Самозапирающиеся муфтовые соединения / / Условное давление / До 10 МПа / До 32 МПа / До 63 МПа и выше / / Ключевое отличие / Высокая статическая герметичность / Компенсация вибраций и динамических нагрузок / Оперативность монтажа и демонтажа /
Практические рекомендации для специалистов
При проектировании и эксплуатации трубопроводных систем с использованием фланцевых проходников следует учитывать следующие рекомендации:
-
Выбор материалов: Не рекомендуется использовать проходники для сред, агрессивных по отношению к материалу изделия, например, для влажного пара высокой температуры.
-
Закупки и контроль качества: При оформлении заказа необходимо указывать марку стали и требовать проведения 100% проверки сварных швов ультразвуковым методом.
-
Приемка продукции: Рекомендуется осуществлять выборочный контроль качества, проверяя угол конуса у каждого пятого изделия. Также необходимо требовать от поставщика предоставление протоколов испытаний.
-
Монтаж и эксплуатация: Перед установкой проходников необходимо произвести тщательную очистку уплотнительных поверхностей и смазку резьбовых соединений графитовой смазкой. Затяжка болтов должна производиться в соответствии с рекомендациями производителя, с использованием динамометрического ключа.
Заключение
ГОСТ 13960-74 является ключевым нормативным документом, регламентирующим производство фланцевых проходников для трубопроводных систем. Соблюдение требований стандарта позволяет обеспечить надежность и долговечность соединений, что особенно важно для объектов, работающих в условиях высоких нагрузок и экстремальных температур. Для достижения оптимальных результатов необходимо тщательно подходить к выбору материалов, контролировать качество продукции и соблюдать технологию монтажа.
