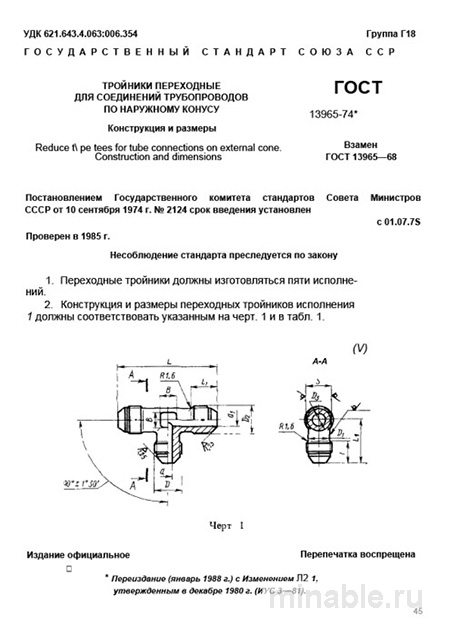

Обзор ГОСТ 13965-74: Тройники для соединения труб
В области машиностроения обеспечение бесперебойной работы гидравлических и пневматических систем является критически важным аспектом. Трубопроводы в таких системах выполняют функцию "кровеносных сосудов", а тройники представляют собой "суставы", предназначенные для разветвления потоков рабочей среды (жидкостей, газов, таких как масло, топливо, воздух) в системах высокого давления.
Назначение и область применения
Стандарт ГОСТ 13965-74 регламентирует конструкцию и размеры тройников, предназначенных для соединения труб с использованием наружного конуса. Тройники данного типа находят широкое применение в различных отраслях машиностроения, включая станкостроение, тяжелое машиностроение, прессовое оборудование и другие виды техники.
Особенность тройников с коническим соединением заключается в их высокой герметичности и устойчивости к вибрационным нагрузкам и перепадам давления. Ввиду неразъемности таких соединений они преимущественно используются в системах, где не требуется частая замена компонентов.
Основные требования стандарта
ГОСТ 13965-74 предъявляет строгие требования к конструкции тройников, включая:
-
Материалы: Для стандартных условий эксплуатации используются углеродистые стали марок 35 и 45. В случае эксплуатации в агрессивных средах рекомендуется применение легированных сталей, обеспечивающих повышенную коррозионную стойкость.
-
Геометрические параметры: Стандарт устанавливает точные значения углов конусов, диаметров труб на каждом ответвлении, длины и радиусы конических переходов.
-
Качество поверхности: Требования к поверхности конических соединений включают отсутствие дефектов, таких как задиры, трещины и неровности, что обеспечивает надежную герметичность.
Методы контроля качества
Контроль качества тройников осуществляется по следующим параметрам:
-
Точность угла конуса: Для проверки соответствия угла конуса установленным требованиям применяются специализированные измерительные инструменты.
-
Состояние поверхности: Визуальный осмотр и контроль с помощью профилометров позволяют выявить возможные дефекты поверхности, которые могут привести к нарушению герметичности.
-
Качество резьбы: Контроль резьбового соединения включает проверку правильности нарезки резьбы и соответствия ее геометрических параметров требованиям стандарта.
Отличия от других типов тройников
Тройники с коническим соединением имеют ряд отличий от тройников с резьбовым соединением:
-
Тип соединения: Коническое соединение обеспечивает высокую герметичность, в то время как резьбовое соединение позволяет производить разборку и сборку системы.
-
Область применения: Конические тройники предпочтительны для систем, требующих постоянного соединения, тогда как резьбовые тройники чаще используются в системах с необходимостью частой замены компонентов.
Рекомендации по эксплуатации и монтажу
Для обеспечения надежной работы тройников необходимо соблюдать следующие рекомендации:
-
Контроль момента затяжки: Чрезмерная или недостаточная затяжка может привести к повреждению уплотнения или нарушению герметичности соединения.
-
Применение смазки: Использование смазочных материалов при монтаже позволяет облегчить процесс сборки и предотвратить заедание деталей.
-
Наличие полного комплекта уплотнений: Перед монтажом необходимо убедиться в наличии всех необходимых уплотнительных элементов, таких как кольца или шайбы.
-
Маркировка соединений: Для предотвращения ошибок при монтаже рекомендуется наносить маркировку на тройник, указывающую направление потока рабочей среды и диаметры труб.
Важное замечание
Использование тройников, ранее находившихся в эксплуатации, не рекомендуется, так как в процессе работы металл конуса может деформироваться, что приведет к нарушению герметичности и возможным утечкам.
Заключение
Стандарт ГОСТ 13965-74 является ключевым нормативным документом, регламентирующим производство и эксплуатацию тройников для труб с коническим соединением. Соблюдение требований данного стандарта обеспечивает надежность и долговечность гидравлических и пневматических систем, что особенно важно для их бесперебойной и безопасной работы.
