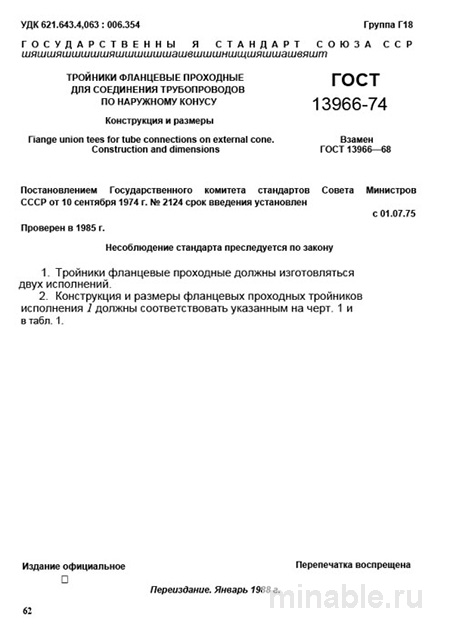

ГОСТ 13966-74: Фланцевые тройники проходные - Разбор и Описание

Обзор ГОСТ 13966-74: Фланцевые проходные тройники для соединений по наружному конусу

При проектировании и монтаже трубопроводных систем, работающих под высоким давлением, таких как системы водоснабжения, гидравлические системы или системы транспортировки нефтепродуктов, критически важно обеспечить надежность и герметичность соединений. ГОСТ 13966-74 регламентирует использование специальных деталей, известных как фланцевые проходные тройники, которые предназначены для создания ответвлений в трубопроводах с соединениями по схеме «наружный конус — внутренний конус».

Назначение тройников

Фланцевые проходные тройники по ГОСТ 13966-74 находят применение в системах, где требуются высокие показатели герметичности и устойчивости к внешним воздействиям, таким как вибрация и перепады давления. Это включает системы, обслуживающие мощные промышленные агрегаты, судостроительные комплексы, испытательные стенды и другие объекты, где утечки недопустимы по техническим или экономическим причинам.

Принцип действия

Тройники, соответствующие ГОСТ 13966-74, обладают конической формой, что обеспечивает плотное прилегание конических поверхностей при монтаже. Это исключает необходимость использования дополнительных уплотнительных элементов, что особенно важно в условиях высоких давлений и вибрационных нагрузок, при которых стандартные прокладки могут быстро выйти из строя.

Материалы изготовления

Производство фланцевых проходных тройников осуществляется из высокопрочных материалов, таких как легированные стали марок 35, 20Х13, 09Г2С и 12Х18Н10Т. Использование литейных технологий исключается из-за высокого риска возникновения внутренних дефектов, способных привести к аварийным ситуациям.

Типоразмеры

Тройники выпускаются в широком диапазоне типоразмеров, что позволяет удовлетворить потребности различных отраслей промышленности. Все размеры стандартизированы в соответствии с требованиями ГОСТ, что обеспечивает взаимозаменяемость деталей от разных производителей.

Контроль качества

Каждая партия тройников, поступающих на склад, подвергается комплексному контролю качества. Первичная проверка включает визуальный осмотр на наличие дефектов, таких как трещины или механические повреждения. Дополнительно проводятся измерения геометрических параметров конуса и, при необходимости, ультразвуковая диагностика для выявления внутренних дефектов.

Отличия от других типов тройников

Фланцевые проходные тройники, соответствующие ГОСТ 13966-74, отличаются от других типов тройников, таких как тройники с плоским соединением, способностью выдерживать высокие давления и вибрационные нагрузки. Тройники с плоским соединением применяются исключительно в системах с низким давлением и не предназначены для эксплуатации в условиях, требующих повышенной надежности.

Рекомендации по выбору и эксплуатации

1. Выбор материала: При выборе тройников необходимо учитывать марку стали, соответствующую требованиям проекта.

2. Проверка качества: Рекомендуется требовать от поставщика проведения всех предусмотренных стандартом проверок, включая ультразвуковую диагностику.

3. Комплектность: Необходимо удостовериться в наличии всех необходимых деталей и крепежных элементов для монтажа.

4. Обучение персонала: Важно провести инструктаж для сотрудников, ответственных за установку тройников, с целью обеспечения правильного монтажа и предотвращения возможных повреждений.

Заключение

ГОСТ 13966-74 является ключевым нормативным документом, регулирующим производство и применение фланцевых проходных тройников для систем с соединениями по наружному конусу. Соблюдение требований стандарта обеспечивает надежность и долговечность трубопроводных систем, работа которых сопряжена с высокими давлениями и вибрационными нагрузками.
