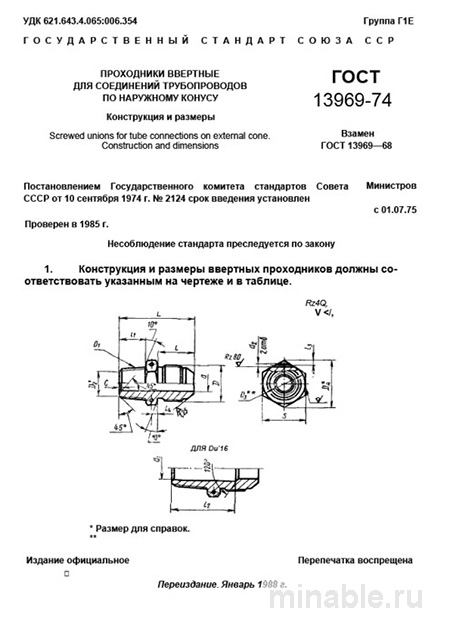

Обзор ГОСТ 13969-74: Проходники ввертные для соединений трубопроводов по наружному конусу
При проектировании и эксплуатации трубопроводных систем, транспортирующих воду, воздух или другие жидкости под высоким давлением, критически важно обеспечить надежность и герметичность всех соединений. Одним из ключевых элементов, обеспечивающих эти характеристики, являются ввертные проходники, соответствующие стандарту ГОСТ 13969-74. Несмотря на кажущуюся сложность документа, он играет важную роль в обеспечении безопасности и долговечности трубопроводных систем. На основе многолетнего опыта работы в производственной сфере, я могу с уверенностью сказать, что правильный выбор и использование этих деталей имеют первостепенное значение.
Определение и назначение проходника
Проходник ввертный представляет собой специализированное изделие, предназначенное для соединения труб с различными устройствами или резервуарами через отверстия с внутренней резьбой. Основной принцип работы таких проходников заключается в обеспечении герметичности соединения за счет использования метода "конус в точку". Это означает, что коническая поверхность на одном конце проходника точно совпадает с конической поверхностью другого элемента, исключая возможность утечки жидкости или газа. При этом отпадает необходимость в применении дополнительных уплотнительных материалов, таких как фум-ленты или уплотнительные пасты.
Проходники данного типа широко применяются в системах, работающих с жидкостями и газами под высоким давлением, включая гидравлические системы промышленного оборудования, системы подачи сжатого воздуха на производственные объекты и другие системы, требующие высокой степени надежности. Важно отметить, что ввертные проходники не предназначены для многократного монтажа и демонтажа, так как при этом возможно повреждение конической поверхности, что приведет к снижению герметичности соединения.
Требования к проходникам по ГОСТ 13969-74
Стандарт ГОСТ 13969-74 регламентирует все ключевые параметры, которым должны соответствовать ввертные проходники.
Материалы изготовления
Для производства проходников используются различные марки стали, выбор которых зависит от условий эксплуатации. Например, для систем, работающих в диапазоне температур от -40°C до +200°C, применяется сталь марки 20. В условиях низких температур (до -70°C) рекомендуется использовать стали 09Г2С или 10Г2. При работе с агрессивными средами применяются коррозионностойкие стали, такие как 12Х18Н9Т или 10Х17Н13М2Т.
Габаритные размеры
Проходники выпускаются в различных типоразмерах, что позволяет использовать их в широком спектре трубопроводных систем. Диаметр проходного отверстия (Dy) варьируется от 6 до 50 мм, что обеспечивает их совместимость с большинством промышленных трубопроводов.
Методы контроля качества
Каждая партия ввертных проходников, поступающих на производство, подвергается тщательному контролю качества. В первую очередь проверяется наличие дефектов поверхности, таких как царапины или следы коррозии. Затем проводятся измерения ключевых геометрических параметров, включая диаметр резьбы, размер шестигранного отверстия и общую длину изделия.
Особое внимание уделяется проверке конической поверхности и резьбы. Для этого применяются специализированные измерительные инструменты, такие как калибры-кольца и угломеры. Коническая поверхность должна быть гладкой и точной, чтобы обеспечить плотное прилегание к другому элементу соединения.
Сравнительный анализ ГОСТ 13969-74 с другими стандартами
Для более глубокого понимания особенностей ГОСТ 13969-74 его целесообразно сравнить с другими стандартами, регулирующими производство аналогичных изделий.
/ Параметр / ГОСТ 13969-74 / ГОСТ 25214-82 / ГОСТ 21856-78 / / --- / --- / --- / --- / / Тип соединения / Конус в точку / Врезающееся кольцо / Сварка / / Преимущества / Надежное соединение, отсутствие необходимости в дополнительных уплотнителях / Быстрый монтаж и демонтаж / Высокая герметичность соединения / / Недостатки / Требует высокой точности изготовления / Ограничения по давлению и температуре / Не подлежит разборке без разрушения / / Области применения / Стационарные установки, гидравлические системы, прессы / Пневматические системы, топливопроводы / Химическая промышленность, энергетические установки /
Рекомендации по выбору и проверке проходников
Для обеспечения надежности и долговечности трубопроводных систем рекомендуется придерживаться следующих правил при выборе и проверке ввертных проходников:
-
Изучение маркировки. На каждом проходнике должна быть указана информация о его диаметре, марке стали и наименовании производителя. Отсутствие маркировки может свидетельствовать о низком качестве изделия.
-
Визуальный осмотр. Поверхность конической части проходника должна быть гладкой и без видимых дефектов. Рекомендуется провести тактильный осмотр для выявления возможных неровностей.
-
Проверка резьбы. Для оценки состояния резьбы проходник должен быть вкручен в калибр. Отсутствие люфтов и свободное вкручивание свидетельствуют о соответствии изделия требованиям стандарта.
-
Запрос документации. У продавца необходимо запросить сертификат соответствия, в котором должны быть указаны данные о материале изготовления и результаты испытаний на прочность и герметичность.
Заключение
ГОСТ 13969-74 является важным нормативным документом, регламентирующим производство и эксплуатацию ввертных проходников для трубопроводных систем. Соблюдение требований данного стандарта обеспечивает создание надежных и герметичных соединений, что способствует безопасной и эффективной работе трубопроводных систем в различных отраслях промышленности. Правильный выбор и контроль качества проходников являются ключевыми факторами, определяющими долговечность и надежность всей системы.
