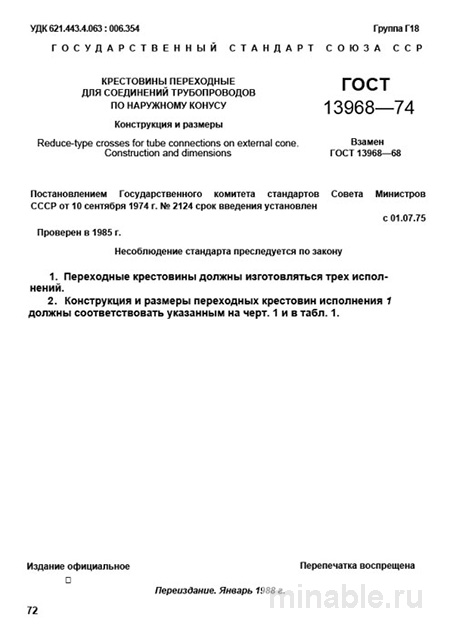

Обзор ГОСТ 13968-74: Практическое применение
В процессе производства машин и труб ключевое значение имеет обеспечение надежного соединения всех компонентов. Одним из таких критически важных элементов являются переходные крестовины, регламентируемые стандартом ГОСТ 13968-74. Несмотря на то что данный стандарт был разработан достаточно давно, он продолжает активно использоваться для создания сложных узлов трубопроводов, функционирующих под высоким давлением. В данной статье представлен обзор практического применения стандарта ГОСТ 13968-74, а также рассмотрены основные аспекты, связанные с его использованием и возможными проблемами.
Назначение крестовин
Стандарт ГОСТ 13968-74 описывает крестовины, изготовленные из стали, предназначенные для соединения труб под углом 90 градусов. Диапазон внутреннего диаметра крестовин составляет от 6 до 50 миллиметров. Данные изделия находят применение в системах, транспортирующих жидкости или газы под высоким давлением (до 32 МПа), например, в гидравлических или пневматических системах машин.
Конструкция крестовин
Крестовины монтируются в специально предназначенные для этого отверстия в различных устройствах, таких как гидрораспределители или гидроцилиндры. К крестовине затем подсоединяются трубы. Резьба крестовин имеет коническую форму, что обеспечивает их плотное вкручивание и исключает возможность утечки рабочей среды. Это особенно важно в системах, работающих с опасными веществами, где утечка недопустима.
Критерии выбора крестовин
Материалы и покрытия
Крестовины изготавливаются из высокопрочной стали марок 20, 35, 45, 40Х или 15Г, что обеспечивает их способность выдерживать высокие давления. Для защиты от коррозии крестовины покрываются цинком или кадмием. Наиболее распространенным покрытием является цинковое, благодаря его простоте нанесения и экономической целесообразности.
Размеры и точность изготовления
Важным параметром является точность изготовления резьбы крестовин. Несоответствие размеров резьбы может привести к некорректной сборке или даже разрушению соединения. Производители осуществляют контроль качества резьбы с помощью специализированных измерительных инструментов.
Методы контроля качества крестовин
При поступлении крестовин на склад необходимо провести ряд проверок для обеспечения их соответствия требованиям стандарта. Основные этапы проверки включают:
-
Визуальный осмотр крестовин на предмет наличия дефектов, таких как трещины, царапины или неровности.
-
Измерение резьбы с использованием калибров для проверки соответствия геометрических параметров.
-
Проведение гидравлических испытаний, при которых крестовины подвергаются воздействию давления, превышающего рабочее, для выявления возможных дефектов и обеспечения герметичности соединений.
Сравнительный анализ с другими стандартами
Существует ряд стандартов, регулирующих производство крестовин, однако ГОСТ 13968-74 выделяется своими специфическими требованиями. Основные различия между ГОСТ 13968-74 и другими стандартами представлены в таблице:
/ Стандарт / Область применения / Особенности / /--------------/---------------------------------------/------------------------------------------------------------------/ / ГОСТ 13968-74 / Системы с высоким давлением / Высокая герметичность, конусная резьба, совместимость с оборудованием / / ГОСТ 22822-83 / Трубопроводы низкого давления / Возможность многократной сборки и разборки / / ГОСТ 21856-78 / Различные типы соединений / Общие требования к соединениям, включая муфтовые и тройниковые /
Рекомендации по эксплуатации
При использовании крестовин, соответствующих стандарту ГОСТ 13968-74, рекомендуется соблюдать следующие правила:
-
Осуществлять проверку сертификатов и паспортов на приобретаемые крестовины.
-
Проводить контроль резьбы с использованием специализированных инструментов.
-
Использовать динамометрический ключ для обеспечения корректной затяжки резьбовых соединений.
-
Исключать использование крестовин для формирования углов, отличных от 90 градусов.
Заключение
ГОСТ 13968-74 является надежным стандартом, обеспечивающим создание прочных и герметичных соединений в системах с высоким давлением. При соблюдении требований стандарта и проведении соответствующих проверок, крестовины, соответствующие ГОСТ 13968-74, демонстрируют высокую надежность и долговечность в эксплуатации.
