Описание

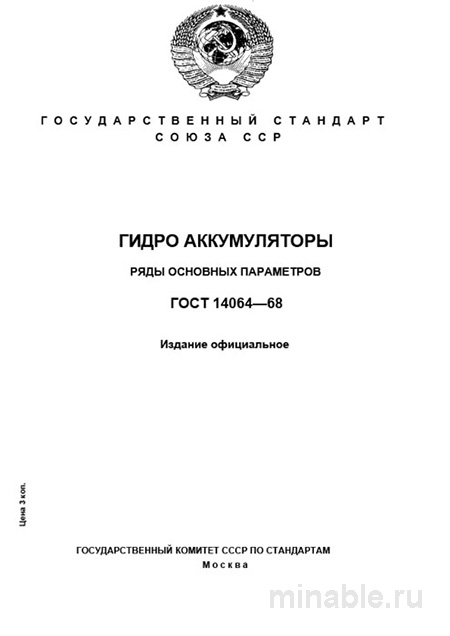

Обзор ГОСТ 14064-68: Нераскрытый потенциал отраслевого стандарта
В сфере машиностроения обеспечение надежности каждого компонента имеет первостепенное значение. Это особенно актуально для гидроаккумуляторов, широко применяемых в гидравлических системах. Параметры данных устройств регламентируются стандартом ГОСТ 14064-68, который, несмотря на свою длительную историю, продолжает оставаться актуальным и широко используется в различных отраслях промышленности.
Описание ГОСТ 14064-68 и области его применения
Стандарт ГОСТ 14064-68 не содержит указаний по производству гидроаккумуляторов, а определяет общие технические требования и параметры для их изготовления. Основные характеристики, регулируемые стандартом, включают:
-
Объем;
-
Давление;
-
Диаметр и длину патрубков.
Применение данного стандарта обеспечивает унификацию параметров гидроаккумуляторов, что облегчает их интеграцию в новые и модернизацию существующих гидравлических систем. Использование гидроаккумуляторов, соответствующих ГОСТ 14064-68, упрощает процессы подбора компонентов, замены оборудования и проведения инженерных расчетов.
Основные параметры гидроаккумуляторов
Стандарт ГОСТ 14064-68 содержит таблицу с рекомендуемыми значениями основных параметров, основанную на стандартизированных математических расчетах. Это позволяет выбирать гидроаккумуляторы, соответствующие необходимым техническим характеристикам, без необходимости разработки широкого ассортимента моделей.
Объем
Гидроаккумуляторы выпускаются в трех стандартных рядах объемов: 0,4; 0,63; 1,0 литра и т.д. Данный подход обеспечивает возможность выбора устройства, незначительно превышающего требуемые параметры, что позволяет использовать стандартные компоненты.
Давление
Давление в гидроаккумуляторах измеряется в мегапаскалях (МПа) и килограммах на квадратный сантиметр (кгс/см²). Согласно стандарту, диапазон рабочих давлений составляет от 0,63 до 32 МПа. При этом указанные значения относятся к газовой части аккумулятора и не включают давление рабочей жидкости в системе.
Материалы и качество изготовления
Хотя стандарт не регламентирует конкретные марки стали или типы уплотнительных материалов, он устанавливает требования к прочности и надежности конструкции. В частности, гидроаккумуляторы должны выдерживать заданные давления и нагрузки. На практике это достигается за счет использования высококачественных материалов, таких как коррозионно-стойкая сталь, надежные уплотнители и применение современных методов сварки.
Методы контроля качества
При приемке гидроаккумуляторов, соответствующих ГОСТ 14064-68, проводится тщательный контроль их качества. Стандарт устанавливает основные параметры, однако методы испытаний и контроля должны быть детализированы в технической документации на конкретное изделие.
При проведении контроля качества необходимо учитывать следующие аспекты:
-
Маркировка: соответствие указанных объема и давления требованиям стандарта.
-
Внешний осмотр: отсутствие дефектов сварных швов, резьбовых соединений и следов коррозии.
-
Комплектность: наличие паспорта с указанием даты проведения испытаний, значения рабочего давления и даты следующей проверки.
-
Опрессовка: проверка прочности конструкции путем подачи давления, превышающего номинальное, с целью выявления возможных утечек или повреждений.
Сравнительный анализ с другими стандартами
ГОСТ 14064-68 часто путают с другими нормативными документами, что требует уточнения его отличительных особенностей. Основное отличие заключается в том, что данный стандарт устанавливает только параметры гидроаккумуляторов, не регламентируя их конструкцию или материалы. Для всесторонней оценки необходимо учитывать требования других стандартов.
/ Параметр / ГОСТ 14064-68 / ГОСТ Р 55889-2013 (ЕН 14359:2006) / ГОСТ 12.2.085-2002 / /-------------------------------------/--------------------------------------/------------------------------------/-------------------------------------/ / Основное назначение / Установление рядов параметров / Безопасность конструкции / Клапаны для сосудов под давлением / / Технические требования / Параметрические ряды / Материалы, прочность, расчеты / Пропускная способность, срабатывание / / Допуски и испытания / Не указаны / Регламентированы / Регламентированы / / Правовой статус / Добровольное применение / Обязательный / Обязательный /
Рекомендации для специалистов
На основании многолетнего опыта работы с гидроаккумуляторами, можно сформулировать следующие рекомендации:
При проектировании и выборе оборудования
-
Использовать стандартные значения объема и давления, указанные в таблице ГОСТ 14064-68.
-
Предусматривать дополнительный запас по давлению в размере 15-20% для обеспечения надежности работы системы.
-
Учитывать тип рабочей жидкости и температурные условия эксплуатации при выборе материалов.
При закупке и приемке оборудования
-
В заявках на поставку указывать требование соответствия гидроаккумуляторов ГОСТ 14064-68.
-
Запрашивать у поставщика техническую документацию, включая результаты испытаний.
-
Проводить визуальный осмотр на наличие дефектов сварных швов и резьбовых соединений.
-
Убедиться в соответствии давления в газовой части гидроаккумулятора требованиям стандарта.
Заключение
ГОСТ 14064-68 играет важную роль в стандартизации параметров гидроаккумуляторов, обеспечивая унификацию и повышение надежности гидравлических систем. Правильное применение данного стандарта способствует оптимизации процессов проектирования, закупок и эксплуатации оборудования. Контроль соответствия гидроаккумуляторов требованиям ГОСТ 14064-68 позволяет гарантировать их высокое качество и безопасность.
