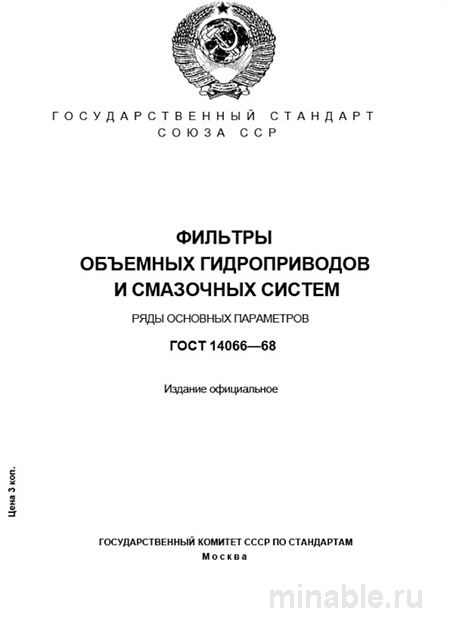

ГОСТ 14066-68: Комплексный разбор и описание фильтров гидроприводов

Обзор ГОСТ 14066-68: Роль фильтров в обеспечении бесперебойной работы машин

В сфере производства машин и оборудования критически важно, чтобы гидравлические системы и системы смазочного обеспечения функционировали без сбоев. Это оказывает прямое влияние на производительность и безопасность. Одним из ключевых элементов, обеспечивающих надежность этих систем, являются фильтры, стандартизация которых регламентируется ГОСТ 14066-68. Несмотря на то что данный стандарт был принят достаточно давно, он сохраняет свою актуальность и значимость для инженеров и технологов. В данном обзоре мы рассмотрим основные положения и области применения данного нормативного документа.

Назначение и область применения ГОСТ 14066-68

ГОСТ 14066-68 предназначен для унификации и систематизации требований к параметрам и размерам фильтров, используемых в гидравлических системах высокого давления. Стандарт распространяется на фильтры, предназначенные для работы с минеральными маслами и эмульсиями при давлении до 320 атмосфер.

Основные функции ГОСТ 14066-68 включают:

• Облегчение процесса выбора фильтров для гидравлических систем специалистами по закупкам, обеспечивая их совместимость с системами различных производителей.

• Упрощение проектирования гидросистем конструкторами, предоставляя им информацию о наличии разнообразных вариантов фильтров от различных компаний.

• Обеспечение возможности оперативной замены фильтров техническими специалистами и сервисными инженерами, что способствует сокращению времени простоя оборудования.

Следует отметить, что данный стандарт применяется исключительно к фильтрам для гидравлических систем высокого давления. Для других типов систем, таких как пневмосистемы или системы водоснабжения, существуют отдельные нормативные документы.

Основные технические характеристики фильтров

Стандарт регламентирует несколько ключевых параметров, которые необходимо учитывать при выборе фильтра:

1. Пропускная способность и рабочее давление: Фильтр должен обеспечивать пропуск определенного объема жидкости в минуту (от 1 до 800 литров) и быть рассчитан на работу при давлении от 0,63 до 32 атмосфер. Недостаточная пропускная способность может привести к быстрому износу фильтра, в то время как избыточная — к снижению эффективности фильтрации.

2. Присоединительные размеры: Стандарт устанавливает требования к размерам резьбовых соединений, фланцев и других элементов, обеспечивающих совместимость фильтров с другими компонентами системы.

3. Тонкость фильтрации: Данный параметр характеризует способность фильтра задерживать частицы определенного размера. Номинальная тонкость фильтрации указывает на размер частиц, задерживаемых фильтром с определенной вероятностью, в то время как абсолютная тонкость фильтрации определяет максимальный размер частиц, которые могут быть задержаны.

4. Материалы изготовления: Стандарт не регламентирует конкретные марки материалов, однако устанавливает требования к их устойчивости к воздействию масла, механическим нагрузкам и температурным колебаниям. При приемке фильтров необходимо проверять наличие сертификатов на используемые материалы.

Процедура приемки фильтров

При приемке фильтров необходимо провести следующие мероприятия:

1. Визуальный осмотр: Проверить отсутствие видимых повреждений, трещин или других дефектов на поверхности фильтра.

2. Проверка маркировки: Убедиться в наличии и корректности маркировки, включающей параметры фильтра (пропускная способность, тонкость фильтрации) и дату изготовления.

3. Анализ паспорта: Проверить наличие в паспорте результатов испытаний, подтверждающих соответствие фильтра требованиям стандарта.

4. Проведение испытаний: В отдельных случаях может потребоваться проведение дополнительных испытаний на специализированном стенде для подтверждения работоспособности фильтра.

Сравнительный анализ с другими стандартами

ГОСТ 14066-68 не является единственным нормативным документом, регулирующим параметры фильтров. Существует также ГОСТ 26070-83, который содержит более общие требования к фильтрам.

Основные различия между стандартами заключаются в следующем:

• Область применения: ГОСТ 14066-68 фокусируется на параметрах фильтров для гидравлических систем, в то время как ГОСТ 26070-83 охватывает более широкий спектр требований, включая надежность и безопасность.

• Методы испытаний: ГОСТ 26070-83 содержит более детализированные методики испытаний фильтров, что позволяет более точно оценить их эксплуатационные характеристики.

• Дополнительные параметры: ГОСТ 26070-83 включает такие характеристики, как пропускная способность по загрязнителям и стойкость к перепадам давления, которые не рассматриваются в ГОСТ 14066-68.

Для обеспечения высокого уровня контроля качества рекомендуется использовать оба стандарта в комплексе.

Рекомендации для инженеров и технологов

На основании многолетнего опыта работы с гидравлическими системами можно сформулировать следующие рекомендации:

1. Избегать экономии на фильтрах: Использование качественных фильтров является экономически выгодным решением, так как предотвращает дорогостоящий ремонт насосного оборудования и цилиндров, вызванный загрязнением.

2. Выбор фильтра с запасом: Рекомендуется выбирать фильтры с тонкостью фильтрации ниже рекомендованной производителем оборудования, что способствует увеличению срока службы системы.

3. Требование протоколов испытаний: При выборе фильтров необходимо требовать предоставления протоколов испытаний, подтверждающих соответствие продукции установленным стандартам.

4. Ведение учета: Для оптимизации затрат и повышения надежности системы рекомендуется вести учет эффективности работы различных типов фильтров в конкретных условиях эксплуатации.

Заключение

ГОСТ 14066-68 является важным нормативным документом, обеспечивающим создание надежных и удобных в обслуживании гидравлических систем. Понимание и применение данного стандарта является необходимым условием для специалистов в области машиностроения и подтверждает высокий уровень их профессиональной подготовки.
