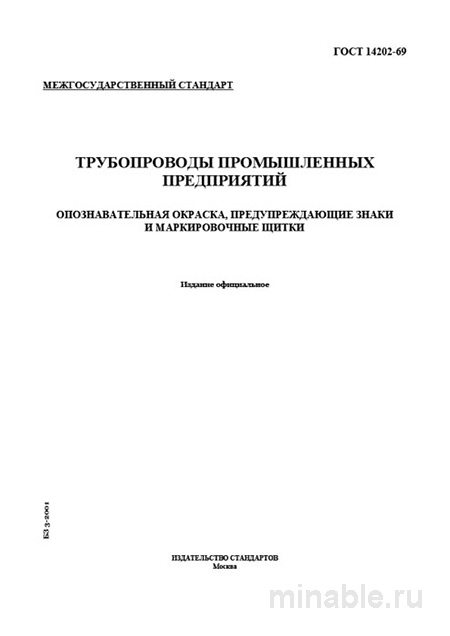

Обзор государственного стандарта ГОСТ 14202-69: Система маркировки трубопроводов
На промышленных предприятиях трубопроводные системы выполняют функцию транспортных магистралей для различных видов веществ. Обеспечение их надежности и безопасности является приоритетной задачей. ГОСТ 14202-69 представляет собой нормативно-технический документ, разработанный с целью унификации системы маркировки трубопроводов.
Назначение и область применения ГОСТ 14202-69
Данный стандарт устанавливает требования к цветовой маркировке и информационным табличкам, наносимым на трубопроводы. Основная цель его применения заключается в обеспечении однозначной идентификации транспортируемых веществ, что способствует повышению уровня промышленной безопасности.
Маркировка трубопроводов согласно ГОСТ 14202-69 позволяет:
-
Обеспечить идентификацию опасных веществ, таких как газы, кислоты, щелочи, что способствует своевременному принятию мер по предотвращению аварийных ситуаций.
-
Упростить процесс эксплуатации трубопроводных систем за счет возможности оперативного определения состава транспортируемого вещества.
-
Обеспечить единообразие в маркировке трубопроводов на различных промышленных объектах.
ГОСТ 14202-69 распространяется на трубопроводы, независимо от их расположения (внутренние или наружные) и функционального назначения.
Структура и содержание ГОСТ 14202-69
Стандарт предусматривает использование цветовой маркировки для идентификации транспортируемых веществ. Каждому виду вещества соответствует определенный цвет:
-
Вода – зеленый.
-
Пар – красный.
-
Воздух – синий.
-
Горючие газы – желтый.
-
Кислоты – оранжевый.
-
Щелочи – фиолетовый.
Цветовая маркировка наносится на трубопроводы в виде полос. Количество и расположение полос зависят от степени видимости маркировки.
Для дополнительной информации на трубопроводах размещаются таблички, содержащие сведения о составе транспортируемого вещества, направлении потока и других параметрах. В случае транспортировки опасных веществ на табличках также указываются предупреждающие знаки в виде цветных колец:
-
Желтое кольцо – вещества, способные к воспламенению или взрыву.
-
Красное кольцо – токсичные вещества.
-
Зеленое кольцо – безопасные вещества.
Количество колец на табличке зависит от уровня опасности транспортируемого вещества.
Контроль качества маркировки
После завершения работ по маркировке трубопроводов проводится проверка их соответствия требованиям ГОСТ 14202-69. В процессе проверки осуществляется контроль следующих параметров:
-
Соответствие цветовой маркировки установленным стандартам.
-
Качество нанесения полос и табличек.
-
Легкость чтения и отсутствие ошибок на информационных табличках.
-
Правильность размещения маркировки в местах с высокой степенью видимости.
Особое внимание уделяется выбору материалов для маркировки, обеспечивающих их долговечность и устойчивость к внешним воздействиям.
Сравнительный анализ с другими стандартами
ГОСТ 14202-69 является специализированным стандартом, направленным на идентификацию трубопроводов. Для сравнения можно рассмотреть другие нормативные документы, регулирующие вопросы безопасности и маркировки:
/ Параметр / ГОСТ 14202-69 / ГОСТ Р 12.4.026-2001 / ASME A13.1 / /--------------------------------/-----------------------------------------------------/---------------------------------------------/-----------------------------------------------/ / Назначение / Идентификация трубопроводов по виду и опасности вещества / Знаки безопасности / Идентификация материалов / / Система маркировки / 10 цветов для различных групп веществ / 4 основных цвета для знаков / Цветовая кодировка и буквенная маркировка / / Обязательность применения / Да, для промышленной безопасности / Да, для знаков безопасности / Нет, но часто используется / / Возможность модификации / Нет, система является жесткой / Возможность комбинирования цветов и форм / Возможность комбинирования с буквами /
ГОСТ 14202-69 и ГОСТ Р 12.4.026-2001 дополняют друг друга, обеспечивая комплексный подход к вопросам безопасности на промышленных объектах.
Рекомендации по применению ГОСТ 14202-69
Для эффективного использования ГОСТ 14202-69 рекомендуется:
-
Разработать внутренние инструкции, учитывающие специфику конкретного предприятия.
-
Использовать качественные материалы, устойчивые к внешним воздействиям.
-
Обеспечить маркировку всех трубопроводов, включая те, которые транспортируют безопасные вещества.
-
Проводить регулярные инструктажи для персонала по вопросам идентификации и маркировки трубопроводов.
-
Включать проверку состояния маркировки в план профилактических работ.
ГОСТ 14202-69 – это важный инструмент для обеспечения промышленной безопасности, который при правильном применении способствует повышению эффективности эксплуатации трубопроводных систем.
