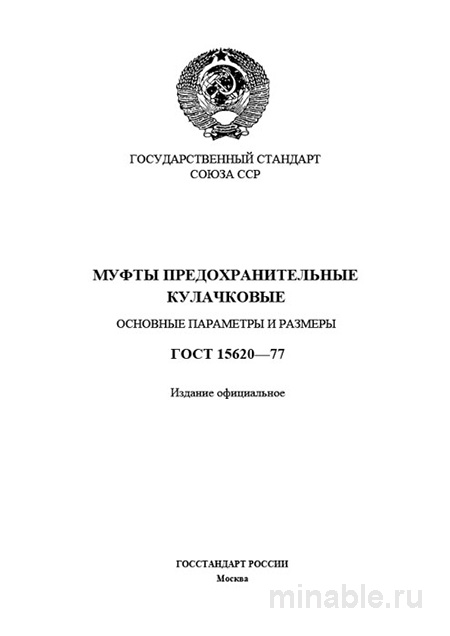

Обзор ГОСТ 15620-77: Кулачковые предохранительные муфты
В машиностроении надежность силовых передач является ключевым фактором, обеспечивающим не только экономическую эффективность, но и безопасность эксплуатации оборудования. Среди компонентов, обеспечивающих данную надежность, особое место занимают предохранительные муфты. В данном обзоре представлен анализ стандарта ГОСТ 15620-77, регламентирующего основные параметры и размеры кулачковых предохранительных муфт. Данный нормативный документ, принятый в 1977 году, продолжает оставаться актуальным для широкого спектра отечественного оборудования.
Цель стандарта
ГОСТ 15620-77 устанавливает технические требования и геометрические параметры кулачковых предохранительных муфт, предназначенных для использования в приводах станков, конвейеров, подъемно-транспортных механизмов и других промышленных установок. Основной функцией таких муфт является автоматическое отключение механизма при превышении допустимой нагрузки, что предотвращает повреждение дорогостоящих компонентов (редукторов, двигателей) и оборудования.
Принцип работы
Кулачковая предохранительная муфта состоит из двух полумуфт, соединенных кулачками (зубьями) специального профиля. В нормальных условиях эксплуатации кулачки сцеплены, обеспечивая передачу крутящего момента. При превышении допустимой нагрузки происходит проскальзывание кулачков, что приводит к их раздвижению и разъединению полумуфт с характерным звуком. После снижения нагрузки муфта автоматически восстанавливает свою работоспособность.
Основные параметры
Стандарт регламентирует геометрические параметры муфт, включая диаметр вала, диаметр посадочных отверстий и размеры кулачков, которые зависят от максимального крутящего момента, который может выдержать муфта. Эти параметры приведены в таблицах стандарта и обеспечивают взаимозаменяемость изделий.
Материалы изготовления
ГОСТ не определяет конкретные марки стали для изготовления муфт, однако предъявляет требования к механическим свойствам и термообработке материалов. Для изготовления полумуфт и кулачков обычно используются стали марок 45, 40Х, 20Х, которые подвергаются закалке для повышения твердости и износостойкости. Пружины изготавливаются из пружинных сталей, таких как сталь 65Г.
Выбор муфты
При выборе кулачковой предохранительной муфты необходимо учитывать ее способность выдерживать определенный крутящий момент, который должен соответствовать требованиям конкретного механизма. Стандарт предусматривает несколько типоразмеров муфт, обеспечивающих диапазон крутящих моментов от 31,5 до 200 Н·м. Выбор муфты с моментом срабатывания, превышающим или не соответствующим требованиям, может привести к ложным срабатываниям или недостаточной защите оборудования от перегрузок.
Проверка качества муфт
При приемке партии муфт необходимо провести следующие виды проверок:
-
Визуальный осмотр и измерение размеров: Убедиться в наличии всех деталей, отсутствии дефектов (трещин, царапин), а также в соответствии размеров посадочных отверстий и шпоночных пазов требованиям стандарта.
-
Измерение твердости кулачков: Проверить твердость рабочих поверхностей кулачков с использованием твердомера. Несоответствие требованиям стандарта может свидетельствовать о низком качестве изготовления.
-
Проверка усилия сжатия пружины: Измерить усилие сжатия пружины, которое должно соответствовать установленным нормативам. Это позволяет оценить момент срабатывания муфты.
-
Функциональная проверка: Собрать муфту и провести испытания на работоспособность, включая проверку плавности движения полумуфт и корректность срабатывания при имитации перегрузки.
Типичные неисправности
На практике наиболее распространенными дефектами кулачковых муфт являются:
-
Недостаточная твердость кулачков, приводящая к их быстрому износу.
-
Дефекты формы посадочных отверстий, вызывающие вибрацию и ускоренный износ деталей муфты.
Сравнительный анализ с другими стандартами
Помимо ГОСТ 15620-77, существует стандарт ГОСТ Р 50893-96, который регулирует параметры предохранительных муфт всех типов, включая фрикционные, шариковые и с разрушаемым элементом. Основные различия между стандартами представлены в таблице:
/ Параметр / ГОСТ 15620-77 / ГОСТ Р 50893-96 / /--------------------------------/-----------------------------------------/-----------------------------------------/ / Объект стандартизации / Кулачковые предохранительные муфты / Все типы предохранительных муфт / / Уровень регламентации / Жесткая регламентация геометрии / Общие требования и методы испытаний / / Применяемость / Для ремонтного фонда / Для новых машин / / Допуски и посадки / Конкретные поля допусков / Отсылки к другим стандартам /
Практические рекомендации
-
Выбор момента срабатывания: Рекомендуется выбирать муфту с моментом срабатывания, составляющим 15-25% от максимального разрушающего момента механизма.
-
Смазка: Регулярное смазывание трущихся поверхностей кулачков является обязательным условием эксплуатации. Рекомендуется использовать густые смазки, такие как Литол-24.
-
Защита от внешних воздействий: В условиях повышенной запыленности или влажности необходимо обеспечивать защиту муфты с помощью кожухов или уплотнений.
-
Проверка после срабатывания: После срабатывания муфты следует проводить визуальный осмотр на наличие повреждений, которые могут повлиять на ее дальнейшую работоспособность.
Заключение
ГОСТ 15620-77 является важным нормативным документом, регламентирующим параметры кулачковых предохранительных муфт и способствующим повышению надежности и долговечности приводных систем. Понимание требований стандарта и их корректное применение позволяют минимизировать риск поломок и простоев оборудования.
