ГОСТ 15620-93: Муфты предохранительные кулачковые – Анализ и описание

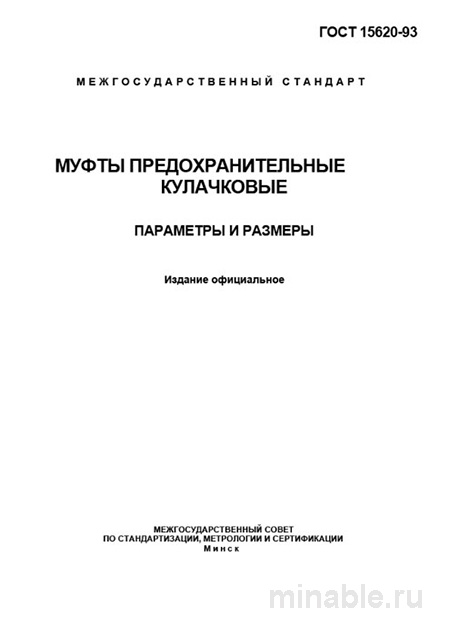

Обзор стандарта ГОСТ 15620-93: Кулачковые предохранительные муфты

В области машиностроения обеспечение надежности и безопасности функционирования механизмов является приоритетной задачей. Среди многообразия устройств, предназначенных для защиты оборудования от аварийных ситуаций, особое место занимают кулачковые предохранительные муфты. Их проектирование, производство и контроль качества регламентируются стандартом ГОСТ 15620-93. Данный документ, несмотря на свою давность, сохраняет актуальность и применяется в различных отраслях промышленности.

Назначение стандарта

ГОСТ 15620-93 устанавливает параметры и размеры кулачковых предохранительных муфт, предназначенных для соединения валов и обеспечения защиты механизмов от разрушительных воздействий крутящих моментов. Основная функция таких муфт заключается в автоматическом отключении при превышении заданного значения крутящего момента, что предотвращает разрушение дорогостоящих компонентов, таких как электродвигатели или редукторы.

Стандарт применяется в общем машиностроении для систем, где не требуется высокой точности работы после срабатывания муфты. В частности, он используется в приводах конвейеров, насосов, вентиляторов и сельскохозяйственной техники. Важно отметить, что после срабатывания кулачковая муфта требует ручной настройки, что ограничивает её применение в полностью автоматизированных системах.

Основные требования стандарта

Стандарт предусматривает различные типоразмеры муфт, обозначаемые номерами от 1 до 7.0, с номинальными крутящими моментами в диапазоне от 31,5 до 200 Нм. Каждый типоразмер характеризуется конкретными размерами для посадки на валы и шпоночные соединения, что обеспечивает совместимость муфт различных производителей.

Материалы и термическая обработка

Для изготовления элементов кулачковых муфт применяются стали марок 45, 40Х и 20Х, которые подвергаются закалке и отпуску для повышения их способности выдерживать ударные нагрузки и контактные напряжения. Практическая проверка твердости поверхности кулачков осуществляется с использованием методов инструментальной диагностики, при этом значения твердости должны находиться в диапазоне 45…55 HRC.

Конструктивные особенности

Стандарт строго регламентирует угол заострения кулачков, который обычно составляет 90°, а также радиальные зазоры между элементами. Эти параметры критически важны для обеспечения точного срабатывания муфты. При превышении допустимого крутящего момента происходит механическое разъединение полумуфт, что предотвращает повреждение оборудования.

Контроль качества муфт

Процесс контроля качества кулачковых муфт, изготовленных в соответствии с ГОСТ 15620-93, включает несколько ключевых этапов:

1. Визуальный осмотр на наличие дефектов поверхности, таких как трещины, заусенцы или повреждения.

2. Измерение твердости поверхности с использованием специализированных приборов.

3. Испытание на стенде для определения момента срабатывания муфты.

Сравнительный анализ с другими типами муфт

Кулачковые предохранительные муфты часто сравниваются с фрикционными муфтами и муфтами обгона. Выбор конкретного типа муфты зависит от специфических требований задачи:

/ Параметр / Кулачковая (ГОСТ 15620-93) / Фрикционная (ГОСТ 15620-91) / /-----------------------------------------/-------------------------------------------------------------/-------------------------------------------------------------/ / Принцип действия / Механическое зацепление и расцепление / Сцепление за счет сил трения / / Точность срабатывания / Высокая / Средняя, зависит от износа и температуры / / Способность работать с ударными нагрузками / Да / Нет / / Возможность повторного включения / Нет, требует ручной настройки / Да, автоматически возвращается в исходное положение / / Чувствительность к загрязнениям и температуре / Низкая / Высокая, зависит от чистоты и температуры /

Кулачковые муфты предпочтительны для работы с высокими нагрузками и ударными воздействиями, в то время как фрикционные муфты обеспечивают более плавное сцепление и могут использоваться в системах, требующих автоматического восстановления после перегрузки.

Рекомендации для специалистов

1. На этапе проектирования: Рекомендуется предусматривать запас по крутящему моменту не менее 15-20%.

2. При заказе: Необходимо указывать конкретные марки сталей и требования к твердости деталей.

3. При приемке: Следует проводить проверку твердости и соответствия размеров требованиям стандарта.

4. В процессе монтажа: Необходимо обеспечить точное позиционирование валов.

5. В условиях эксплуатации: Важно регулярно проводить осмотр состояния муфты и её очистку от загрязнений.

Заключение

ГОСТ 15620-93 является важным нормативным документом, обеспечивающим создание надежных механизмов с использованием кулачковых предохранительных муфт. Для достижения высоких эксплуатационных характеристик необходимо строго соблюдать все требования стандарта на всех этапах производства и контроля качества.
