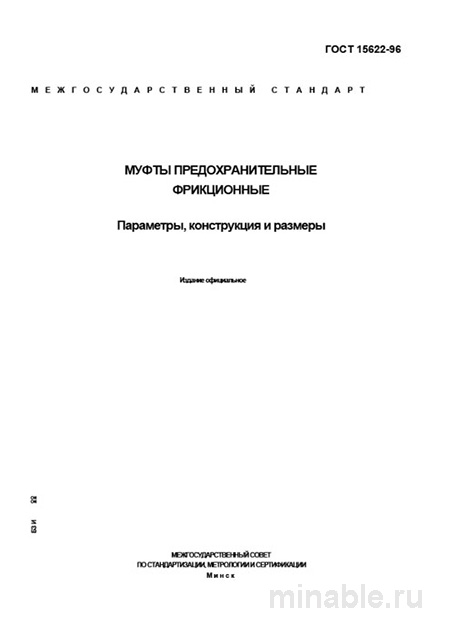

ГОСТ 15622-96: Фрикционные муфты предохранительные - Полный разбор

Обзор ГОСТ 15622-96: Фрикционные предохранительные муфты в машиностроении

В машиностроительной отрасли обеспечение бесперебойной работы оборудования является критически важным фактором. Для предотвращения аварийных ситуаций и защиты механизмов от перегрузок применяются специализированные устройства, такие как фрикционные предохранительные муфты. ГОСТ 15622-96 регламентирует их технические характеристики и параметры, что позволяет инженерам и техническим специалистам корректно подбирать и эксплуатировать данные элементы. В данном обзоре подробно рассмотрены конструктивные особенности фрикционных муфт, их функциональные возможности, а также процедуры проверки качества и рекомендации по применению.

Назначение и принцип действия фрикционных муфт

Фрикционные предохранительные муфты предназначены для защиты оборудования от повреждений, вызванных перегрузками. Принцип их действия основан на автоматическом переключении в режим проскальзывания при достижении критического уровня нагрузки. Это предотвращает разрушение механизма и минимизирует риск возникновения аварийных ситуаций.

Конструктивные особенности

Согласно ГОСТ 15622-96, фрикционные муфты могут быть классифицированы на два основных типа: с коническими и дисковыми рабочими поверхностями. Стандарт регламентирует ключевые параметры данных устройств, включая диаметры валов, размеры ступиц, а также прочие геометрические характеристики. Использование стандартизированных размеров позволяет обеспечить взаимозаменяемость муфт и упростить процесс их подбора и замены.

Материалы, применяемые для изготовления фрикционных муфт, должны обладать высокой прочностью и износостойкостью. Рабочие поверхности муфт подвергаются специальной обработке для достижения оптимальной твердости, которая обеспечивает эффективное трение без преждевременного износа.

Процедуры контроля качества

При поступлении фрикционных муфт на производство проводится комплексная проверка их соответствия установленным требованиям. Основные этапы контроля включают:

1. Внешний осмотр — выявление дефектов, таких как трещины, заусенцы или отклонения от заданных размеров.

2. Измерение твердости рабочих поверхностей — оценка соответствия заданным параметрам, что гарантирует долговечность и надежность работы муфты.

3. Проверка сборки и работоспособности — тестирование на наличие люфтов, заеданий и других неисправностей.

4. Испытание на момент срабатывания — определение критического уровня нагрузки, при котором муфта начинает проскальзывать, с целью подтверждения соответствия техническим характеристикам.

Сравнительный анализ с другими типами защитных устройств

Для обеспечения эффективной защиты оборудования от перегрузок применяются различные типы защитных устройств. Фрикционные муфты имеют ряд преимуществ по сравнению с муфтами с разрушающимся элементом:

/ Критерий сравнения / Фрикционные муфты / Муфты с разрушающимся элементом / /-------------------/----------------------/-----------------------------------/ / Принцип действия / Проскальзывание при перегрузке / Разрушение при перегрузке / / Скорость восстановления / Быстрая (без замены деталей) / Медленная (требуется замена) / / Точность срабатывания / ±10% (зависит от состояния) / Высокая (определяется прочностью) / / Условия применения / Частые перегрузки / Редкие, аварийные ситуации / / Стоимость / Низкая (меньше простоев) / Высокая (больше простоев и затрат) /

Рекомендации по выбору и эксплуатации

При выборе фрикционных муфт необходимо учитывать следующие факторы:

1. Технические характеристики — соответствие реального момента срабатывания, коэффициента запаса и материалов заявленным параметрам.

2. Качество обработки поверхностей — обеспечение гладкости и отсутствия дефектов.

3. Комплектность — наличие всех необходимых регулировочных элементов.

При эксплуатации муфт следует соблюдать следующие рекомендации:

1. Соблюдение инструкций по затяжке регулировочных элементов. Изменение момента затяжки должно производиться в соответствии с техническими требованиями.

2. Защита от внешних воздействий — предотвращение попадания масла и пыли на рабочие поверхности, что может снизить эффективность трения и привести к преждевременному износу.

3. Регулярная проверка состояния — проведение контрольных испытаний на момент срабатывания и визуальный осмотр для выявления возможных дефектов.

Заключение

ГОСТ 15622-96 является основополагающим стандартом, регулирующим технические характеристики и параметры фрикционных предохранительных муфт. Соблюдение положений данного стандарта обеспечивает надежность и долговечность данных защитных устройств, что способствует бесперебойной работе оборудования и минимизации рисков аварийных ситуаций.
