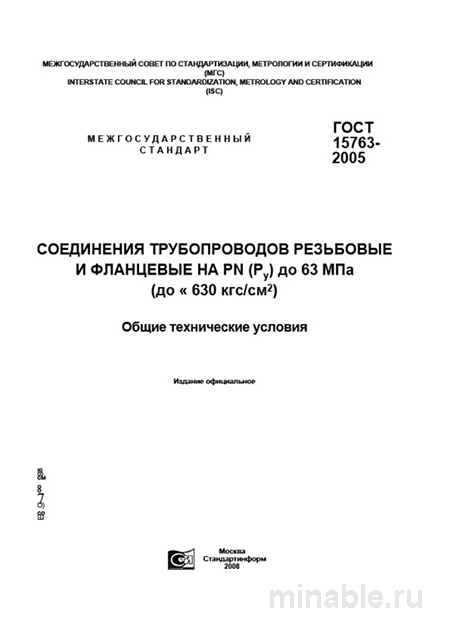

Обзор ГОСТ 15763-2005: ключевой стандарт для систем, работающих под высоким давлением
В сфере машиностроения, особенно в тяжелом и энергетическом машиностроении, надежность соединений играет ключевую роль в обеспечении безопасности, эффективности и экономической целесообразности эксплуатации оборудования. ГОСТ 15763-2005 представляет собой основополагающий нормативный документ, регулирующий параметры резьбовых и фланцевых соединений, функционирующих в условиях высоких давлений. Данный стандарт не только устанавливает размеры элементов, но и содержит комплекс требований к проектированию, производству и контролю качества таких соединений.
Цель и область применения стандарта
ГОСТ 15763-2005 определяет технические условия для соединений трубопроводных систем, способных выдерживать давление до 63 мегапаскалей (около 630 килограммов на квадратный сантиметр). Это давление характерно для эксплуатации в условиях, требующих высокой прочности и надежности, таких как мощные прессы, испытательные стенды, оборудование нефтегазовой промышленности и другие системы, работающие под значительным давлением. Стандарт распространяется на фитинги, отводы, тройники, фланцы и штуцеры, используемые в вышеуказанных системах, но не касается самих труб.
Основные требования
Требования ГОСТ 15763-2005 предъявляют высокие требования к качеству и надежности соединений, обусловленные условиями эксплуатации.
Материалы
Для изготовления соединений стандарт предусматривает использование следующих материалов:
-
углеродистые и легированные стали марок 20, 35, 45, 20Х, 40Х, 30ХМА, 15Г и других;
-
нержавеющие стали марок 12Х18Н10Т, 10Х17Н13М2Т и других.
Выбор марки стали осуществляется в зависимости от условий эксплуатации, включая рабочее давление, температуру и агрессивность среды. Все материалы должны иметь соответствующие сертификаты соответствия.
Геометрия и свойства деталей
Допуски на изготовление деталей регламентированы жесткими требованиями:
-
Резьба: контролируются средний диаметр, шаг резьбы и угол профиля. Поверхность резьбы должна быть чистой, без дефектов, таких как задиры или повреждения профиля.
-
Фланцы: особое внимание уделяется качеству уплотнительных поверхностей (ширина и высота шипа или паза, глубина канавки), соосности отверстий и перпендикулярности поверхности оси штуцера.
-
Механические свойства: изделия должны соответствовать требованиям к прочности, текучести и ударной вязкости, заявленным для используемой марки стали.
Методы контроля качества
Контроль качества продукции является ключевым этапом в обеспечении соответствия требованиям стандарта.
Визуальный и измерительный контроль
Каждое изделие подвергается тщательному осмотру на предмет наличия дефектов, таких как раковины, трещины или заусенцы. Проводится измерение основных геометрических параметров с использованием измерительных инструментов, таких как штангенциркуль, микрометр и калибры.
Дополнительно резьба проверяется с использованием контрольной детали, что позволяет обеспечить ее надежность и соответствие требованиям стандарта.
Неразрушающий контроль
Для ответственных соединений применяется комплекс методов неразрушающего контроля:
-
Магнитопорошковый или капиллярный контроль: позволяет выявить поверхностные дефекты.
-
Ультразвуковой контроль: применяется для обнаружения внутренних дефектов.
Объем проведения неразрушающего контроля определяется в зависимости от требований заказчика и условий эксплуатации.
Сравнение с другими стандартами
Для более глубокого понимания места ГОСТ 15763-2005 в системе нормативных документов, целесообразно провести сравнение с другими стандартами:
\
Параметр ГОСТ 15763-2005 ГОСТ 33259-2015 (Фитинги для трубопроводов) ГОСТ 9399-2019 (Фланцы стальные) \ Основное назначение Давление до 63 МПа Давление до 16 МПа Давление до 20 МПа \ Типы соединений Резьбовые и фланцевые Резьбовые, сварные, обжимные Фланцевые \ Требования к материалам Высокие Средние Широкий спектр \ Жесткость допусков Высокая Средняя Высокая \ Область применения Высокое давление Общее применение Химическая и нефтегазовая промышленность \
Практические рекомендации
На основе опыта внедрения и проверки продукции можно сформулировать следующие рекомендации:
При закупке:
-
Требовать предоставление паспорта и сертификата на продукцию. Паспорт должен содержать информацию о марке стали, результатах испытаний и номере плавки.
-
Уточнять, по какому стандарту изготовлено изделие. В некоторых случаях производители могут использовать технические условия, не соответствующие ГОСТ 15763-2005.
-
Обращать внимание на контроль не только резьбы, но и уплотнительных поверхностей фланцев, так как даже незначительные дефекты могут привести к нарушению герметичности.
При приемке:
-
Начинать с визуального осмотра и проверки маркировки. Маркировка должна быть четкой и содержать информацию о производителе, размере и марке стали.
-
Использовать калибры для проверки резьбы. Контрольные калибры должны соответствовать требованиям стандарта.
-
Проверять состояние уплотнительных поверхностей фланцев на наличие дефектов, таких как царапины, вмятины или сколы.
Особое внимание следует уделить чистоте резьбы после нарезания. Поверхность должна быть очищена от заусенцев и стружки для предотвращения повреждений при монтаже.
Возможные дефекты:
-
Несоответствие материала: выявить данный дефект без проведения спектрального анализа сложно. Рекомендуется приобретать продукцию у проверенных поставщиков и проверять наличие соответствующих сертификатов.
-
Нарушение геометрии резьбы: может быть вызвано недоводом инструмента или неправильным шагом резьбы.
-
Механические повреждения: включают царапины, вмятины, сколы и другие дефекты поверхности.
Соблюдение требований ГОСТ 15763-2005 обеспечивает высокую надежность соединений, снижает риск аварийных ситуаций и гарантирует бесперебойную работу оборудования. Важно детально изучить и неукоснительно соблюдать все положения стандарта на всех этапах производства и эксплуатации.
