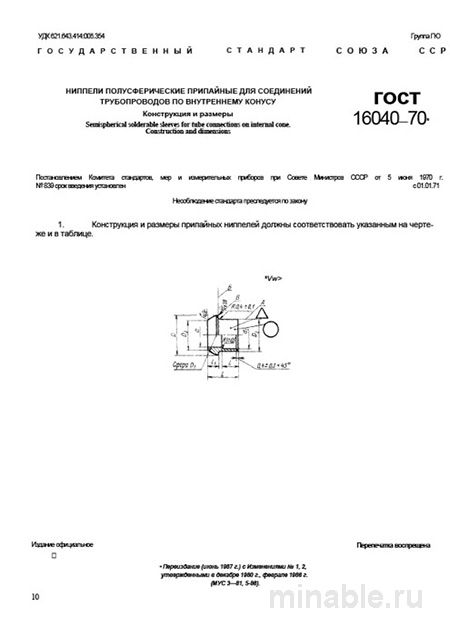

Обзор ГОСТ 16040-70: Ниппели полусферические припайные
В современном производстве надежность трубопроводных систем во многом определяется качеством используемых компонентов, включая мелкие, но критически важные детали, такие как ниппели полусферические припайные. Конструкция и размеры данных изделий строго регламентируются ГОСТ 16040-70, что особенно важно для применения в условиях повышенных требований к герметичности и устойчивости к вибрациям и температурным перепадам.
Назначение и области применения ниппелей
Ниппели предназначены для создания герметичных неразъемных соединений в трубопроводных системах. Их конструкция включает полусферический элемент, обеспечивающий плотное прилегание при соединении с гайкой. Основные сферы применения ниппелей включают гидравлические и пневматические системы промышленного оборудования, такого как станки, прессы и испытательные стенды, а также топливные и масляные магистрали двигателей. Эти элементы способны работать с различными рабочими средами, включая индустриальные масла, воду, воздух и топливо. Однако ниппели не рекомендуется использовать в средах, вызывающих интенсивную коррозию припоя, например, в некоторых тормозных жидкостях или агрессивных химических веществах.
Основные требования ГОСТ 16040-70
Стандарт ГОСТ 16040-70 устанавливает три исполнения ниппелей, различающихся по диаметру резьбы: М12х1,5, М14х1,5 и М16х1,5. Материалы изготовления включают латунь марки Л63 и нержавеющую сталь марок 12Х18Н10Т и 10Х17Н13М2Т. Латунь, благодаря хорошей паяемости и обрабатываемости, чаще всего используется для стандартных условий эксплуатации. Нержавеющая сталь применяется в случаях, требующих повышенной коррозионной стойкости или работы в условиях высоких температур, однако ее пайка требует специальных технологических условий и высокой квалификации специалистов.
При контроле качества ниппелей необходимо обратить внимание на следующие параметры:
-
Геометрия полусферического элемента: радиус сферы и чистота поверхности должны соответствовать установленным требованиям. Любые неровности могут привести к нарушению герметичности соединения.
-
Резьба: должна соответствовать определенному классу точности, что проверяется с использованием специальных калибров.
-
Посадочные поверхности: должны быть строго перпендикулярны оси резьбы.
В процессе производства ниппелей часто встречаются дефекты, такие как шероховатость поверхности, неравномерная толщина стенки или отклонения в геометрии.
Методы контроля качества ниппелей
При приемке партии ниппелей рекомендуются следующие процедуры контроля:
-
Визуальный осмотр всех изделий на наличие дефектов, таких как заусенцы, трещины или повреждения поверхности.
-
Выборочная проверка резьбы с использованием специализированных калибров.
-
Измерение геометрических параметров, включая диаметр сферы и длину под ключ.
-
Контроль химического состава и марки материала, соответствующего заявленным требованиям.
Наиболее распространенные дефекты включают недопровар сферы, неравномерную толщину стенки и некачественный припой.
Сравнение с аналогичными стандартами
ГОСТ 16040-70 следует отличать от других стандартов, регламентирующих соединительные элементы трубопроводов. Основные различия представлены в таблице:
/ Характеристика / ГОСТ 16040-70 (Ниппели полусферические припаяные) / ГОСТ 22574-90 (Штуцеры с концом под пайку) / ГОСТ 22822-77 (Штуцеры резьбовые с коническим уплотнением) / /------------------------------------------------------------------/--------------------------------------------------/------------------------------------------/----------------------------------------------------------/ / Тип соединения / Неразъемное (пайка) + полусферическое уплотнение / Неразъемное (пайка) / Разъемное (резьбовое с коническим уплотнением / / Преимущества / Высокая стойкость к вибрациям и нагрузкам / Простота конструкции и монтажа / Возможность многократной сборки-разборки / / Недостатки / Требует высокой культуры монтажа / Низкая ремонтопригодность / Возможность «недотяга» или «перетяга» резьбы / / Область применения / Ответственные системы с динамическими нагрузками / Статические трубопроводы низкого давления / Универсальные применения, частые обслуживаемые соединения /
Выбор ГОСТ 16040-70 обоснован при необходимости обеспечения высокой надежности и устойчивости к вибрациям.
Практические рекомендации
При заказе ниппелей рекомендуется учитывать следующие аспекты:
-
Указывать марку материала и тип припоя в спецификации.
-
Использовать шаблон-радиусомер для контроля сферической поверхности.
-
Уделять внимание упаковке для предотвращения повреждений при транспортировке.
-
Проводить выборочную пайку образцов из партии с последующей проверкой на герметичность и устойчивость к вибрациям.
