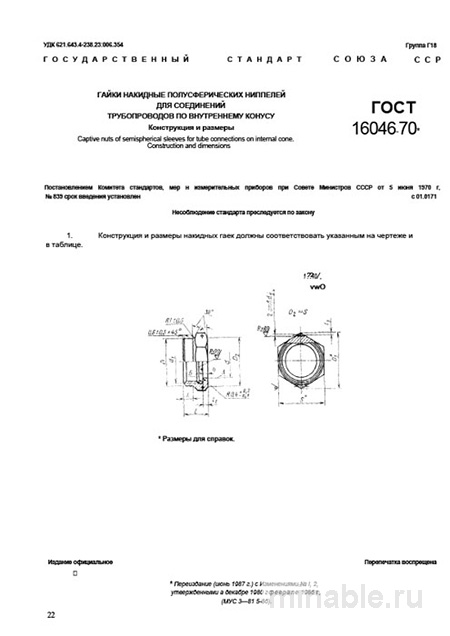

ГОСТ 16046-70: Гайки накидные - Разбор и Описание

Обзор ГОСТ 16046-70: Накидные гайки для ответственных соединений

В машиностроении и приборостроении, особенно в гидравлических и топливных системах, критическую роль играют надежность и герметичность соединений. Среди различных компонентов, обеспечивающих эти характеристики, особое место занимают резьбовые соединения трубопроводов. Нормативный документ ГОСТ 16046-70 регламентирует требования к накидным гайкам, используемым в таких системах. Эти элементы конструкции обеспечивают создание герметичных соединений, допускающих многократную разборку и сборку без потери эксплуатационных свойств.

Назначение и область применения

Стандарт ГОСТ 16046-70 определяет параметры накидных гаек для разъемных соединений в трубопроводах, функционирующих под высоким давлением. Принцип работы таких соединений основан на взаимодействии конических поверхностей, обеспечивающих надежное прилегание ниппеля к муфте или другому компоненту системы.

Область применения:

• Гидравлические системы промышленного оборудования.

• Топливные и смазочные системы двигателей внутреннего сгорания.

• Пневматические системы высокого давления.

• Трубопроводные системы, где не допускается использование неметаллических уплотнительных материалов.

Отличительной особенностью данных соединений является возможность многократной сборки и разборки без потери герметичности, в отличие от соединений с резиновыми уплотнителями, требующих замены после каждой разборки.

Конструктивные особенности и материалы

ГОСТ 16046-70 детально регламентирует геометрические параметры и материалы изготовления накидных гаек.

Конструктивные характеристики:

• Форма: Гайки имеют шестигранную форму под ключ, характерную для большинства резьбовых крепежных изделий. Особое внимание уделено сферической поверхности на торце гайки, которая обеспечивает компенсацию перекосов и предотвращает протечки.

• Резьба: Накидные гайки изготавливаются с метрической резьбой (например, М12х1,5, М14х1,5), что обеспечивает высокую надежность соединения и устойчивость к вибрационным нагрузкам.

• Материалы: В качестве материала изготовления используются стали марок 35, 45 или легированная сталь 20Х. Для стандартного применения достаточно стали 35, однако в ответственных системах, работающих под высоким давлением или в условиях интенсивной вибрации, рекомендуется использовать сталь 45 с последующей закалкой.

Методы контроля качества

При проведении контроля качества гаек, соответствующих требованиям ГОСТ 16046-70, применяются следующие методы:

1. Визуальный осмотр: Проверяется отсутствие трещин, коррозии и заусенцев на поверхности гайки.

2. Контроль резьбы: Используются калибры или эталонные штуцеры для проверки соответствия параметров резьбы установленным требованиям.

3. Проверка сферической поверхности: На сферическую поверхность наносится краска, после чего гайка прижимается к эталонному ниппелю. Равномерное распределение краски свидетельствует о соответствии геометрии поверхности установленным стандартам.

4. Измерение твердости: Твердость стали определяется с помощью прибора Роквелла. Для стали 45 допустимый диапазон твердости составляет 28-35 HRC.

Отличия от других стандартов

Часто возникает путаница между гайками, соответствующими ГОСТ 16046-70, и гайками для трубных соединений по ГОСТ 8968-75. Эти изделия имеют существенные различия.

Основные различия:

• Назначение: Гайки по ГОСТ 16046-70 предназначены для соединений с внутренним конусом и используются в системах высокого давления. Гайки по ГОСТ 8968-75 применяются для общих соединений с уплотнением на ниппеле или по резьбе.

• Тип резьбы: Накидные гайки по ГОСТ 16046-70 имеют метрическую резьбу, в то время как гайки по ГОСТ 8968-75 изготавливаются с трубной конической резьбой.

• Принцип уплотнения: В гайках по ГОСТ 16046-70 герметичность соединения обеспечивается за счет взаимодействия конических поверхностей. В гайках по ГОСТ 8968-75 уплотнение достигается с помощью конической резьбы и уплотнительных материалов (например, льна или пасты).

• Допуски и шероховатость: Гайки по ГОСТ 16046-70 предъявляют более жесткие требования к точности геометрических параметров и чистоте поверхности.

• Область применения: Гайки по ГОСТ 16046-70 используются в системах, требующих высокой надежности и герметичности, в то время как гайки по ГОСТ 8968-75 применяются в водопроводных системах и системах низкого давления.

Использование гаек, соответствующих одному стандарту, в системах, предназначенных для другого стандарта, недопустимо и может привести к аварийным ситуациям.

Рекомендации для специалистов

При проектировании новых систем: Рекомендуется использовать накидные гайки, соответствующие ГОСТ 16046-70, в сочетании с соответствующими ниппелями и другими элементами конструкции, разработанными под внутренний конус.

При проведении закупок: В технических заданиях необходимо указывать не только номер стандарта, но и марку стали, а также требуемую твердость материала. Это позволит исключить использование некачественной продукции.

При приемке продукции: Важно проверять твердость гаек и их способность к вкручиванию на эталонный штуцер. Некачественная продукция должна быть отбракована.

При выполнении монтажных работ: Затяжка гаек должна производиться с использованием динамометрического ключа. Момент затяжки должен соответствовать расчетным параметрам, учитывающим давление в системе.

Условия хранения: Гайки должны храниться в сухих условиях, исключающих воздействие влаги. Коррозия может существенно снизить эксплуатационные характеристики изделия.

Соблюдение требований ГОСТ 16046-70 обеспечивает надежность и долговечность соединений, что является ключевым фактором при производстве качественного оборудования и систем.
