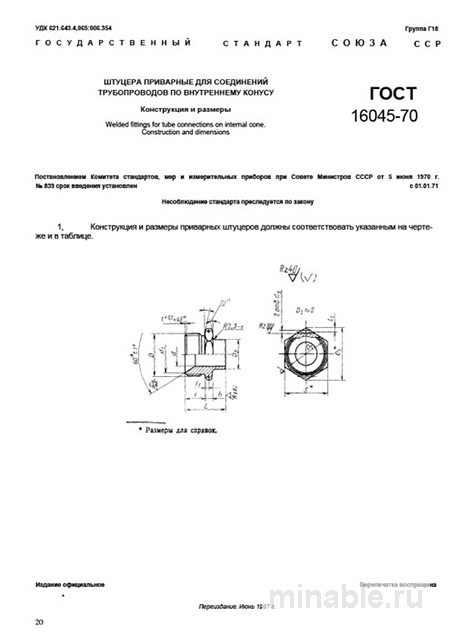

ГОСТ 16045-70: Штуцера приварные - Полный разбор и описание

Обзор ГОСТ 16045-70: Приварные штуцера для труб

В машиностроительной отрасли, особенно при работе с системами высокого давления и транспортировкой опасных веществ, критически важно обеспечивать надежность всех соединений. Стандарт ГОСТ 16045-70 регламентирует конструктивные особенности и размеры приварных штуцеров, используемых для герметичного соединения труб, арматуры и других элементов оборудования. Несмотря на то, что данный стандарт был разработан в 1970 году, он продолжает широко применяться в Российской Федерации. Настоящий обзор предназначен для инженеров, технологов и специалистов по закупкам, с целью детального ознакомления с содержанием стандарта и рекомендациями по его практическому применению.

Назначение и область применения штуцеров

Приварные штуцера ГОСТ 16045-70 предназначены для создания герметичных и прочных соединений между трубопроводами, арматурой и различными элементами оборудования. Конструктивной особенностью данных штуцеров является наличие конической формы, обеспечивающей плотное прилегание элементов и исключающей утечку рабочей среды.

Основные области применения штуцеров данного типа включают:

• Системы высокого давления (до 250 МПа и выше);

• Трубопроводы для транспортировки нефти, нефтепродуктов, химических веществ и других опасных сред;

• Гидравлические системы;

• Оборудование химических производств;

• Энергетические установки;

• Военная техника.

Преимуществом штуцеров по ГОСТ 16045-70 является возможность многократной сборки и разборки без потери герметичности, что упрощает процесс технического обслуживания и ремонта.

Основные требования и размеры

Стандарт ГОСТ 16045-70 устанавливает жесткие требования к размерам и материалам изготовления штуцеров.

Типы и размеры

ГОСТ 16045-70 предусматривает два основных типа штуцеров:

1. Тип 1 — с конусом под углом 24°. Предназначен для использования в системах с рабочим давлением от 1 до 250 МПа.

2. Тип 2 — с конусом под углом 90°. Рекомендован для вакуумных систем с низким давлением.

Диаметральные размеры штуцеров стандартизированы:

• Для типа 1: от 1 до 50 мм;

• Для типа 2: от 10 до 50 мм.

Для каждого типоразмера определены точные геометрические параметры, включая диаметр хвостовика, длину конусной части и другие конструктивные особенности.

Материалы

Основными материалами для изготовления штуцеров по ГОСТ 16045-70 являются углеродистые и легированные стали. Для условий эксплуатации с нормальными температурами и давлениями применяются стали марок 20 и 35. В агрессивных средах, при высоких давлениях и температурах используются нержавеющие стали, такие как 09Г2С и 12Х18Н10Т.

Важно учитывать, что материал штуцера должен быть мягче материала ниппеля. Это необходимо для обеспечения деформации штуцера при затяжке, что способствует плотному прилеганию к ниппелю и предотвращает повреждение последнего.

Контроль качества

При приемке партии штуцеров проводится обязательный контроль их качества. Основными этапами проверки являются:

1. Внешний осмотр — проверка на наличие дефектов (трещин, заусенцев и др.), а также соответствие маркировки требованиям стандарта.

2. Контроль конусности — проверка точности и гладкости конической поверхности с использованием специальных калибров или метода окрашивания.

3. Проверка резьбы (при наличии) — осуществляется с применением специализированных измерительных инструментов.

4. Проверка материала — подтверждение соответствия заявленной марки стали посредством анализа или предъявления сертификатов соответствия.

Сравнительный анализ ГОСТ 16045-70 с другими стандартами

Существуют и другие стандарты, регулирующие изготовление штуцеров и соединений труб. Основное отличие ГОСТ 16045-70 заключается в использовании конического уплотнения, в то время как другие стандарты могут предусматривать иные методы герметизации, такие как врезные кольца или резьбовые соединения.

/ Характеристика / ГОСТ 16045-70 (коническое уплотнение) / ГОСТ 22820-83 (штуцера с врезным кольцом) / Резьбовые соединения общего назначения / /------------------------------------------/-------------------------------------------------------------------------/-------------------------------------------------------------------------/-------------------------------------------------------------------------/ / Принцип герметизации / Притирка конических поверхностей / Врезка острого кольца в стенку трубы / Уплотнение на резьбе или с использованием прокладок / / Максимальное рабочее давление / До 250 МПа и выше / До 16 МПа / До 80 МПа / / Многократность сборки/разборки / Высокая / Низкая (требуется замена кольца) / Средняя/Высокая / / Стоимость изготовления/оснастки / Высокая / Низкая / Низкая/Средняя / / Область применения / Ответственные системы, работа с агрессивными средами / Топливные и масляные системы / Водоснабжение, транспортировка воздуха, неответственные системы /

Рекомендации для инженеров и специалистов

1. При оформлении заказа: В спецификации необходимо указывать все ключевые параметры, включая номер стандарта, марку материала, класс герметичности и требования к контролю качества.

2. При приеме продукции: Проверка штуцеров должна осуществляться не только на основании сопроводительных документов, но и с использованием специализированных измерительных приборов.

3. При установке: Важно обеспечивать точное соосное соединение штуцера с трубопроводом, используя кондукторы и вспомогательные элементы для предотвращения перекосов.

4. При решении проблем: В случае возникновения утечек необходимо проводить тщательную проверку состояния конических поверхностей штуцера и ниппеля.

Заключение

ГОСТ 16045-70 представляет собой надежный стандарт, обеспечивающий создание герметичных и долговечных соединений в системах высокого давления. Для успешного применения данного стандарта необходимо соблюдать все требования к материалам, размерам и методам контроля качества.
