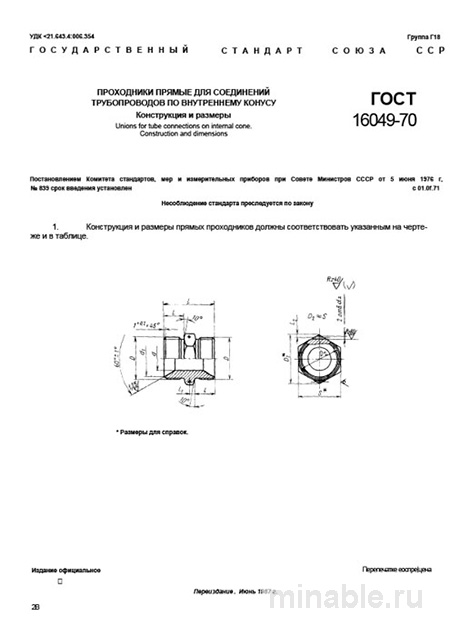

ГОСТ 16049-70: Проходники прямые – Комплексный разбор и описание

Обзор стандарта ГОСТ 16049-70: Прямые проходники для ответственных соединений

В системах, где применяются жидкости под давлением, например, в гидравлических или пневматических установках, критически важно обеспечить надежность всех соединений. Для этого используются специализированные детали, известные как прямые проходники. Они регламентируются стандартом ГОСТ 16049-70 и предназначены для создания прочных и герметичных трубопроводов, способных выдерживать значительные нагрузки.

Назначение проходников

Проходники, соответствующие требованиям ГОСТ 16049-70, применяются для герметичного соединения труб в гидравлических, пневматических и топливных системах машин и оборудования. Их основное предназначение — обеспечение плотного контакта между соединяемыми элементами, что особенно актуально в условиях высоких давлений.

Ключевым преимуществом данных проходников является их способность к самогерметизации. При затяжке проходника его коническая поверхность плотно прилегает к соответствующей поверхности другой детали, предотвращая утечку рабочей среды. Это исключает необходимость использования дополнительных уплотнительных элементов, которые могут быть несовместимы с агрессивными средами.

Основные характеристики проходников

Стандарт ГОСТ 16049-70 предъявляет строгие требования к конструкции, материалам и качеству изготовления проходников.

1. Геометрические параметры: Проходники имеют цилиндрическую форму с резьбовыми соединениями на обоих концах. Внутренний профиль содержит конус с углом 24°. Диаметр проходника определяется в зависимости от диаметра соединяемых труб и рабочего давления, которое может достигать 400 кгс/см².

2. Материалы изготовления: Проходники производятся из высокопрочных сталей, таких как 35Х и 12Х18Н10Т. Выбор материала зависит от условий эксплуатации, включая агрессивность рабочей среды и требования к коррозионной стойкости.

3. Технологическая обработка: Для повышения эксплуатационных характеристик проходники подвергаются закалке и отпуску. Эти операции обеспечивают необходимую прочность и устойчивость к разрушению под воздействием давления.

4. Качество поверхности: Коническая поверхность проходника должна быть гладкой, без дефектов и неровностей. Наличие шероховатостей может привести к нарушению герметичности соединения.

Методы контроля качества проходников

Производственный контроль качества проходников включает следующие этапы:

1. Проверка резьбы: Оценивается правильность нарезки резьбы и отсутствие повреждений.

2. Контроль конуса: Производится осмотр конической поверхности на предмет дефектов с использованием специализированных инструментов.

3. Маркировка: Проверяется наличие необходимой информации о производителе, параметрах проходника (диаметр, давление) и соответствие маркировки требованиям стандарта.

4. Испытание материалов: Осуществляется проверка соответствия стали требованиям стандарта, включая наличие необходимой обработки.

Дифференциация ГОСТ 16049-70 от других стандартов

Часто возникает путаница между ГОСТ 16049-70 и ГОСТ 13955-74. Эти стандарты регламентируют различные типы соединений:

• ГОСТ 16049-70: Применяется для соединений, обеспечивающих герметичность за счет самогерметизации.

• ГОСТ 13955-74: Предназначен для соединений, где требуется использование прокладок.

Рекомендации по выбору и эксплуатации проходников

1. При выборе проходников следует отдавать предпочтение изделиям, соответствующим требованиям ГОСТ 16049-70.

2. Перед установкой проходник необходимо очистить от загрязнений и смазки.

3. Монтаж проходника следует производить вручную до упора, после чего затяжку рекомендуется осуществлять с помощью ключа. Важно не допускать чрезмерного затягивания, чтобы избежать повреждения конической поверхности.

4. Для проверки качества конуса можно использовать метод окрашивания: нанести краску на конус и вставить проходник в трубу. Равномерное распределение краски свидетельствует о хорошем качестве изделия.

5. Рекомендуется запрашивать у поставщика документацию, подтверждающую соответствие проходников требованиям стандарта и их качество.

ГОСТ 16049-70 является нормативным документом, обеспечивающим надежность и безопасность трубопроводов, работающих под высоким давлением. Соблюдение требований данного стандарта при выборе и эксплуатации проходников является ключевым фактором для обеспечения бесперебойной работы оборудования.
