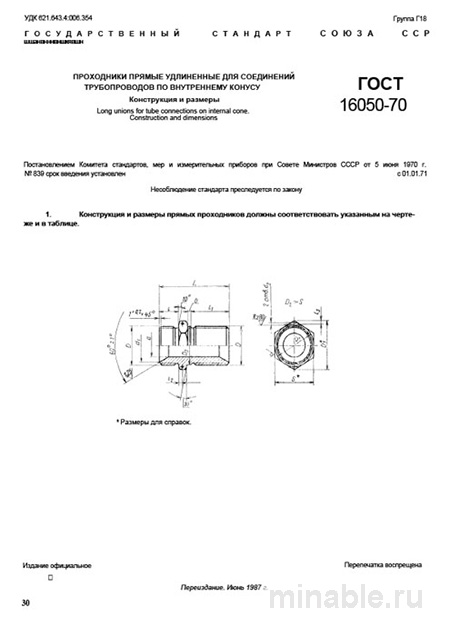

ГОСТ 16050-70: Прямые удлиненные проходники – Комплексный разбор

Обзор стандарта ГОСТ 16050-70: Проходники прямые удлиненные

В процессе проектирования и эксплуатации трубопроводных систем, работающих под высоким давлением, особое внимание уделяется надежности соединений. Одним из ключевых элементов, обеспечивающих герметичность и прочность таких систем, являются удлиненные прямые проходники, регламентированные стандартом ГОСТ 16050-70. Несмотря на то, что данный нормативный документ был разработан достаточно давно, он продолжает оставаться актуальным для использования в машиностроении, энергетике и нефтегазовой отрасли. Настоящий обзор представляет собой систематизированное изложение основных положений стандарта, предназначенное для специалистов и инженеров.

Назначение и область применения

ГОСТ 16050-70 устанавливает требования к конструкции, размерам и материалам удлиненных прямых проходников, предназначенных для соединения труб с использованием конусного соединения Морзе. Отличительной особенностью данных соединительных элементов является наличие удлиненной цилиндрической части резьбы, что обеспечивает их применение в условиях ограниченного пространства и повышенных нагрузок.

Удлиненные проходники широко применяются в ситуациях, когда требуется обеспечить герметичное соединение труб внутри крупногабаритных конструкций, таких как корпуса аппаратов, коллекторы и другие элементы трубопроводных систем. В отличие от стандартных проходников, удлиненная резьбовая часть позволяет установить соединитель глубоко в конструкцию, что минимизирует вероятность утечек и повышает общую надежность системы.

Основные требования и размеры

Стандарт ГОСТ 16050-70 регламентирует два типа удлиненных проходников:

1. Проходники с резьбой на обоих концах, аналогичные стандартным резьбовым гайкам.

2. Проходники с резьбой на одном конце и внутренней резьбой на другом.

Конструктивные параметры проходников, включая длину резьбы, размер под ключ, диаметр конусной части и угол конуса, строго нормированы и приведены в таблице стандарта. Это обеспечивает взаимозаменяемость изделий и упрощает процесс их подбора и монтажа.

Материалы изготовления

В соответствии с требованиями стандарта, удлиненные проходники могут быть изготовлены из следующих материалов:

• Углеродистые стали (например, марки 35 и 45).

• Легированные стали (например, 40Х, 09Г2С), предназначенные для эксплуатации в условиях низких температур или повышенных нагрузок.

• Нержавеющие стали (например, 12Х18Н10Т, 10Х17Н13М2Т), используемые в агрессивных средах.

Выбор материала осуществляется в зависимости от условий эксплуатации, включая характер транспортируемой среды, температурные режимы и механические нагрузки.

Контроль качества

Качество удлиненных проходников контролируется на всех этапах производства и приемки. Основные методы проверки включают:

1. Визуальный осмотр поверхности изделия на предмет наличия дефектов, таких как трещины, царапины или следы коррозии.

2. Измерение геометрических параметров с использованием измерительных инструментов (штангенциркуля, микрометра).

3. Контроль резьбы с помощью специальных калибров (проходного и непроходного).

4. Проверка угла конуса с использованием шаблонов или измерительного оборудования.

Особое внимание уделяется состоянию резьбовой части и поверхности конуса, так как от этого зависит герметичность соединения.

Сравнительный анализ с другими стандартами

Для более полного понимания специфики ГОСТ 16050-70 целесообразно провести его сравнение с другим стандартом, регулирующим производство проходников — ГОСТ 16049-70 (Проходники прямые. Конструкция и размеры).

/ Параметр / ГОСТ 16050-70 (Удлиненные) / ГОСТ 16049-70 (Стандартные) / /----------/-----------------------------/----------------------------/ / Назначение / Для установки в массивные детали, коллекторы, при ограниченном пространстве и высоких вибрациях / Для обычных случаев соединения труб с использованием двух муфт / / Длина резьбы / Очень длинная / Короткая / / Прочность соединения / Высокая за счет большего числа витков / Обычная / / Применение / Важные узлы, системы с высоким давлением и вибрациями / Обычные трубопроводы, системы с низким и средним давлением / / Допуски / Очень строгие, особенно для конуса / Стандартные допуски /

Из таблицы видно, что удлиненные проходники, регламентируемые ГОСТ 16050-70, представляют собой более высокотехнологичное решение, обеспечивающее повышенную надежность и долговечность трубопроводных систем.

Практические рекомендации по выбору и проверке

При выборе и приемке удлиненных проходников рекомендуется учитывать следующие факторы:

1. Соответствие паспортных данных требованиям ГОСТ 16050-70.

2. Визуальная проверка состояния поверхности и резьбы изделия.

3. Использование калибров для контроля резьбы.

4. Наличие четкой маркировки, включающей диаметр проходника и информацию о производителе.

5. Выбор материала в зависимости от условий эксплуатации.

Соблюдение данных рекомендаций позволит обеспечить высокое качество и надежность трубопроводных систем.

Заключение

ГОСТ 16050-70 является важным нормативным документом, определяющим требования к конструкции и материалам удлиненных прямых проходников. Соблюдение положений стандарта способствует созданию надежных и долговечных трубопроводных систем, что особенно важно для объектов с повышенными требованиями к безопасности и герметичности.
