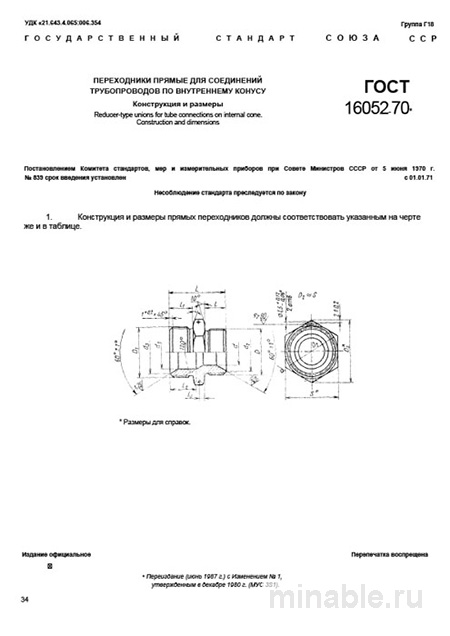

ГОСТ 16052-70: Переходники прямые - Полный разбор и руководство

Обзор ГОСТ 16052-70: Техническое описание

В области машиностроения, особенно в системах, где используются рабочие среды под высоким давлением, критически важно обеспечить герметичность и надежность всех соединений. Ненадежные соединения могут привести к утечкам, потере давления и, как следствие, поломке оборудования, что может вызвать остановку работы всей системы. ГОСТ 16052-70 представляет собой стандарт, регламентирующий требования к специализированным соединительным элементам труб, функционирующим по принципу "конус-конус". Данный стандарт не является просто набором правил, а является важным нормативным документом, обеспечивающим высокую надежность и безопасность работы систем.

Назначение соединителей

Соединители, соответствующие ГОСТ 16052-70, предназначены для герметичного соединения труб, запорной арматуры, измерительных приборов и других компонентов в системах, работающих с жидкостями и газами. Особенностью данных соединителей является их конструкция, основанная на принципе "конус-конус", что обеспечивает плотное прилегание элементов без использования дополнительных уплотнительных материалов, таких как ленты или пасты.

Наиболее часто такие соединители применяются в гидравлических системах промышленного оборудования, например, станков, прессов и испытательных стендов, а также в пневматических системах с рабочим давлением свыше 100 атмосфер. Они используются в ситуациях, где требуется создание надежных и компактных соединений, устойчивых к вибрационным нагрузкам и колебаниям давления.

Конструктивные особенности

Стандарт ГОСТ 16052-70 детально описывает требования к конструкции соединителей.

Внешний вид

Соединитель состоит из двух основных частей:

1. Резьба: внешняя цилиндрическая часть, предназначенная для ввинчивания в трубу. Резьба может быть выполнена в метрической или дюймовой системе, с размерами от 1/8 дюйма до 2 дюймов и более.

2. Конус: внутренняя коническая поверхность, предназначенная для вставки в трубу. Угол конуса составляет 24 градуса. Особое внимание уделяется гладкости поверхности конуса, так как наличие зазубрин или шероховатостей может привести к утечке рабочей среды.

Материалы изготовления

Для производства соединителей по ГОСТ 16052-70 используются следующие материалы:

• Конструкционная углеродистая сталь, например, марок 35 или 45.

• Легированные стали повышенной прочности, такие как 40Х, 30ХМА и другие, если система работает в условиях повышенных нагрузок или с агрессивными рабочими средами.

После изготовления соединители подвергаются термической обработке (отпуску) для снятия внутренних напряжений. Затем проводится контроль качества, включающий гидравлические или пневматические испытания. Соединитель считается пригодным к эксплуатации, если выдерживает давление, превышающее рабочее в 1,5 раза, без утечек и деформаций.

Контроль качества

Процесс контроля качества является ключевым этапом производства соединителей.

Проверяемые параметры

• Резьба: проверяется с использованием специальных калибровочных колец. Резьба должна соответствовать требованиям стандарта, легко вкручиваться в калибр без перекосов и значительных усилий.

• Конус: оценивается на предмет гладкости и точности прилегания. Для этого на поверхность конуса наносится краска, после чего он вкручивается в эталонную деталь. По характеру отпечатка краски судят о качестве прилегания.

• Маркировка: на каждом соединителе должны быть указаны диаметр резьбы, номер стандарта и клеймо производителя.

Возможные дефекты

Основные проблемы, возникающие при эксплуатации соединителей, связаны с:

• Некачественной обработкой поверхности конуса, что приводит к утечкам.

• Несоосностью резьбы и конуса, что может вызвать разрушение соединителя под действием давления.

Сравнительный анализ стандартов

Существует несколько стандартов, регламентирующих требования к соединителям. Основные из них включают:

/ Параметр / ГОСТ 16052-70 (внутр. конус) / ГОСТ 16053-70 (наруж. конус) / ГОСТ 22792-83 (резьба + шайба) / /--------------------------------/--------------------------------------------------/------------------------------------------------/------------------------------------------------/ / Тип уплотнения / Конус-конус / Конус-конус / Торцевое уплотнение + шайба / / Назначение / Высокое давление, вибрация / Высокое давление, взаимозаменяемость с внутренним конусом / Среднее давление, массовое применение / / Возможность повторного использования / Ограничено / Ограничено / Легко разбирается и собирается / / Требования к чистоте поверхности / Очень высокие / Очень высокие / Средние / / Стоимость / Высокая / Высокая / Средняя /

Выбор конкретного стандарта зависит от типа существующей системы и требований к эксплуатации. Соединители по ГОСТ 16052-70 предназначены для использования с трубами, имеющими внутренний конус, ГОСТ 16053-70 — для труб с наружным конусом, а ГОСТ 22792-83 — для систем со стандартным резьбовым соединением и уплотнительной шайбой.

Рекомендации по выбору и эксплуатации

При выборе соединителей рекомендуется:

1. Обращать внимание на наличие паспорта или сертификата, подтверждающего соответствие продукции требованиям стандарта. В документе должны быть указаны марка стали, результаты испытаний на герметичность и данные о термической обработке.

2. Проводить визуальный и инструментальный контроль резьбы и конуса на предмет дефектов. При выявлении несоответствий соединители должны быть забракованы.

3. При монтаже соблюдать рекомендуемый момент затяжки, указанный в технической документации. Чрезмерная затяжка может привести к повреждению конуса.

4. Перед установкой тщательно очищать поверхности от загрязнений и посторонних частиц.

5. Учитывать, что повторное использование соединителей может быть ограничено, поэтому предпочтительно использовать новые элементы.

ГОСТ 16052-70 является важным нормативным документом, обеспечивающим высокие требования к надежности и герметичности соединений в системах, работающих под высоким давлением. Соблюдение положений стандарта позволяет создавать долговечные и безопасные конструкции, обеспечивающие стабильную работу оборудования.
