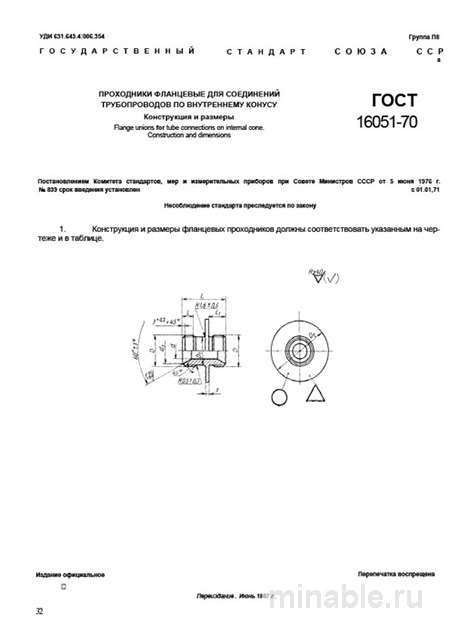

ГОСТ 16051-70: Фланцевые проходные соединения - Разбор и Описание

Обзор ГОСТ 16051-70: Фланцевые проходные детали для трубопроводов

Производство машин, особенно в секторах энергетики и нефтехимии, предъявляет высокие требования к надежности трубопроводных систем. Каждый элемент конструкции, включая сварные соединения, может стать потенциальным источником дефектов. Фланцевые проходные детали, предназначенные для установки измерительных приборов, датчиков давления и аналогичных устройств, занимают особое место среди этих элементов. ГОСТ 16051-70 регламентирует требования к одному из наиболее важных типов таких деталей — проходным элементам с конусным соединением. Несмотря на то, что стандарт был принят достаточно давно, он сохраняет свою актуальность для многих предприятий в странах бывшего СССР.

Назначение и области применения

Проходные детали, соответствующие ГОСТ 16051-70, предназначены для обеспечения герметичного и прочного соединения трубопроводов, работающих под высоким давлением. Особенностью таких деталей является принцип соединения "игла-конус", который обеспечивает высокую степень герметичности и способность выдерживать значительные нагрузки. Эти проходные элементы применяются в системах, где рабочее давление может достигать 160 МПа (приблизительно 1600 атмосфер), что делает их незаменимыми для испытательных стендов, мощных турбин, а также трубопроводов в химической и нефтеперерабатывающей промышленности.

Основные требования стандарта

ГОСТ 16051-70 содержит строгие технические требования к конструкции и материалам проходных деталей.

Материалы изготовления

Для производства проходных деталей используются качественные стали, выбор которых зависит от условий эксплуатации. В частности:

• Углеродистые стали марок Ст20, Ст25, Ст35, Ст45.

• Легированные стали марок 40Х, 30ХМА, 15Х5М.

Применение легированных сталей, таких как 15Х5М, необходимо для работы в условиях высоких температур.

Конструкция

Проходные детали могут быть двух типов:

• С цилиндрическим хвостовиком, предназначенным для приварки.

• С коническим хвостовиком, который устанавливается методом запрессовки.

Особое внимание уделяется следующим конструктивным элементам:

1. Конус с углом 60° ± 30′. Поверхность конуса должна быть гладкой, без задиров и неровностей.

2. Резьба, которая должна быть чистой и соответствовать установленным параметрам.

Контроль качества

Проверка качества проходных деталей является обязательным этапом производственного процесса.

Объекты контроля:

• Маркировка, содержащая информацию о рабочем давлении и материале изготовления.

• Размеры, включая длину резьбы и угол конуса, проверяются с использованием специализированных измерительных инструментов.

• Поверхность конуса, которая должна быть без дефектов и загрязнений.

• Материалы, для которых необходимо предоставить сертификаты соответствия.

Возможные дефекты:

• Использование стали, не соответствующей требованиям стандарта.

• Наличие задиров на поверхности конуса.

• Повреждение резьбы.

• Несоответствие угла конуса установленным параметрам.

Сравнительный анализ с другими стандартами

Существуют и другие стандарты, регламентирующие производство проходных деталей, каждый из которых имеет свои особенности:

/ Стандарт / Основное назначение / Тип соединения / Ключевое преимущество / /----------------------------/-------------------------------------------/-----------------------------------/---------------------------------------/ / ГОСТ 16051-70 / Сверхвысокие давления (до 160 МПа) / Конусное / Максимальная герметичность / / ГОСТ 16052-70 / Высокие давления (до 100 МПа) / Фланцевое с юбкой / Высокая прочность / / ГОСТ 13955-74 / Умеренные давления (до 20 МПа) / Резьбовое или под приварку / Универсальность, простота монтажа /

Рекомендации по практическому применению

1. Выбор проходных деталей должен осуществляться исходя из их функционального назначения.

2. Обязательное требование — наличие всех необходимых сопроводительных документов, включая сертификаты на изделия и материалы.

3. Тщательный контроль качества всех проходных деталей из партии.

4. Обучение персонала методам правильной установки и эксплуатации проходных деталей.

5. Учет условий эксплуатации при выборе материалов для изготовления проходных деталей.

ГОСТ 16051-70 представляет собой совокупность требований, направленных на обеспечение надежности трубопроводных систем. Соблюдение положений данного стандарта позволяет предотвратить аварийные ситуации и обеспечить бесперебойную работу оборудования.
