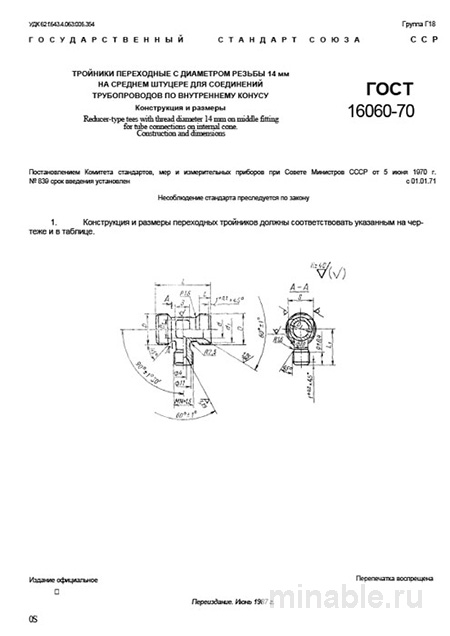

Обзор стандарта ГОСТ 16060-70: Практическое руководство
В области машиностроения надежность гидравлических и пневматических систем напрямую зависит от качества мелких компонентов, таких как переходные тройники. Данные элементы регламентируются стандартом ГОСТ 16060-70, который, несмотря на свой возраст, до сих пор активно применяется на многих производственных предприятиях. В данном обзоре рассмотрены практические аспекты применения данного стандарта.
Назначение и области применения тройников
Тройники, соответствующие ГОСТ 16060-70, предназначены для разделения потоков жидкости или газа в трубопроводных системах высокого давления. Конструкция данных тройников предусматривает наличие углового соединения с углом 24°, что обеспечивает герметичность и устойчивость к вибрационным нагрузкам. Такие изделия широко используются для подключения различных приборов, арматуры и клапанов к основным трубопроводным магистралям.
Основные технические требования и материалы
Геометрия и конструкция
Все геометрические параметры тройников строго регламентированы стандартом. Угол конусности должен составлять 24°, в противном случае возможно нарушение герметичности соединения. Резьба должна соответствовать метрической системе и быть выполнена с высокой точностью.
Материалы
Основными материалами для изготовления тройников являются углеродистые стали марок 35, 45 и 20. В условиях эксплуатации в агрессивных средах рекомендуется использовать нержавеющие стали. Для защиты от коррозии поверхность тройников подвергается цинкованию или оксидированию.
Качество поверхности
Поверхность конуса тройника должна быть гладкой, без дефектов, таких как трещины, задиры и неровности. Любые отклонения могут привести к снижению герметичности соединения и утечкам.
Методы контроля качества тройников
При приемке тройников осуществляется комплексная проверка их соответствия требованиям стандарта:
-
Визуальный осмотр: Проверка на наличие механических повреждений, коррозии и других дефектов. Особое внимание уделяется состоянию конуса.
-
Контроль резьбы: Использование специализированных инструментов для проверки точности резьбы.
-
Проверка конической поверхности: Применение краски или специальных калибров для оценки плотности прилегания конической поверхности.
-
Контроль маркировки: Проверка четкости и полноты маркировки, включающей информацию о производителе, типе изделия и основных технических характеристиках.
Сравнительный анализ с другими стандартами
На рынке существует ряд стандартов, регламентирующих производство тройников. Основные из них включают:
-
ГОСТ 16060-70: Предназначен для тройников, используемых в системах высокого давления и подверженных вибрационным нагрузкам. Отличается возможностью быстрой разборки и ремонта.
-
ГОСТ 22822-83: Регламентирует производство сварных тройников, которые применяются в стационарных системах, где не требуется частая разборка трубопроводов.
-
ГОСТ 2528-73: Стандарт для тройников с цилиндрической резьбой, используемых в системах низкого давления. Отличается упрощенной конструкцией и легкостью монтажа.
Рекомендации для специалистов
При работе с тройниками, соответствующими ГОСТ 16060-70, рекомендуется соблюдать следующие правила:
-
Осуществлять проверку наличия паспорта и сертификата качества при приобретении продукции.
-
Проводить тщательный визуальный осмотр изделий при приемке.
-
Использовать только рекомендованные производителем инструменты при монтаже.
-
Избегать применения герметизирующих материалов, не предусмотренных производителем.
-
При возникновении протечек не пытаться увеличить затяжку соединения, а разбирать его и проводить диагностику на предмет наличия дефектов.
Заключение
Стандарт ГОСТ 16060-70 является надежным нормативным документом, обеспечивающим высокое качество соединений в гидравлических и пневматических системах. Эффективность его применения зависит от соблюдения требований к изготовлению и монтажу. Понимание особенностей данного стандарта позволяет минимизировать риски возникновения неисправностей и повысить надежность эксплуатации трубопроводных систем.
