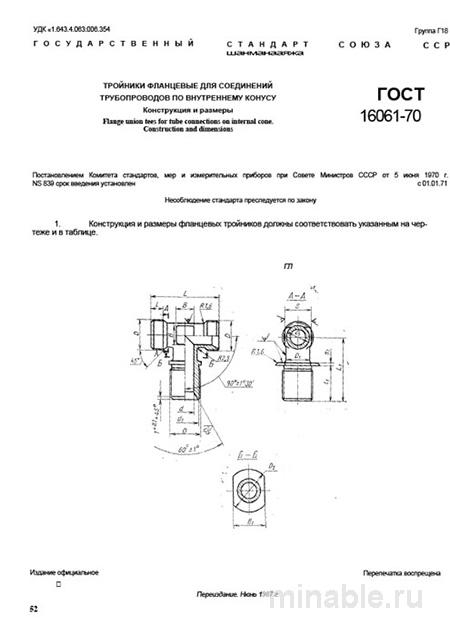

Обзор ГОСТ 16061-70: Тройники с фланцами для соединений по внутреннему конусу
При проектировании и монтаже трубопроводных систем, предназначенных для транспортировки сред под высоким давлением, особое внимание уделяется надежности соединений. Государственный стандарт ГОСТ 16061-70 регламентирует технические требования к производству тройников с фланцами, используемых для создания герметичных соединений посредством внутреннего конуса. Данный стандарт сохраняет свою актуальность и широко применяется в машиностроении, энергетике и других отраслях промышленности. В настоящем обзоре рассматриваются основные положения ГОСТ 16061-70, его функциональные особенности, а также рекомендации по его практическому применению.
Назначение и область применения ГОСТ 16061-70
Стандарт ГОСТ 16061-70 устанавливает требования к конструкции, материалам и методам испытаний тройников с фланцевыми соединениями, предназначенных для трубопроводов, работающих под давлением до 250 МПа. Основным конструктивным отличием таких тройников является отсутствие уплотнительных прокладок, что обеспечивает герметичность за счет плотного прилегания конических поверхностей сопрягаемых элементов.
Области применения:
-
Трубопроводы, транспортирующие среды под высоким давлением.
-
Системы, содержащие опасные или легковоспламеняющиеся вещества.
-
Зоны с повышенной вибрацией или механическими нагрузками на трубопроводную систему.
Важно отметить, что повторная сборка и разборка тройников с фланцевыми соединениями по внутреннему конусу не рекомендуется, так как это может привести к нарушению герметичности и снижению эксплуатационных характеристик соединений.
Требования к конструкции тройников
ГОСТ 16061-70 предъявляет строгие требования к материалам, размерам и геометрии тройников.
Материалы изготовления:
В зависимости от условий эксплуатации, тройники изготавливаются из различных марок стали:
-
Углеродистые стали (например, сталь марки 20 или 35) применяются для трубопроводов, транспортирующих среды при нормальных или умеренно повышенных температурах.
-
Легированные стали (например, с введением хрома, молибдена и других легирующих элементов) используются для трубопроводов, работающих в условиях высоких температур, агрессивных сред или повышенных механических нагрузок.
При выборе материала необходимо учитывать химический состав, механические свойства и коррозионную стойкость стали.
Геометрические параметры:
-
Номинальные диаметры тройников: 6, 10 и 15 мм.
-
Угол конуса: 60 градусов с допустимым отклонением до 30 минут.
-
Поверхность конуса должна быть гладкой, без дефектов, влияющих на герметичность соединения.
-
Опорная поверхность фланца должна быть строго соосной оси конуса для обеспечения герметичности соединения.
Методы контроля качества тройников
Контроль качества тройников, изготовленных в соответствии с ГОСТ 16061-70, включает следующие этапы:
-
Визуальный осмотр и метрологическая проверка геометрических параметров.
-
Металлографический анализ материала для определения его химического состава и механических свойств.
-
Контроль качества поверхности конуса на отсутствие дефектов.
-
Гидравлические испытания на прочность и герметичность при рабочем давлении.
Сравнительный анализ ГОСТ 16061-70 и ГОСТ 22820-83
Для более полного понимания специфики применения ГОСТ 16061-70 целесообразно провести его сравнение с другим стандартом, регламентирующим производство тройников — ГОСТ 22820-83.
Основные различия:
/ Параметр / ГОСТ 16061-70 / ГОСТ 22820-83 / /-----------/----------------/----------------/ / Тип соединения / Без прокладки (конус-конус) / С прокладкой (фланец-прокладка-фланец) / / Рабочее давление, МПа / До 250 / До 400 / / Номинальные диаметры, мм / 6, 10, 15 / 15-200 / / Преимущества / Высокая надежность, применимость для опасных сред / Простота монтажа, широкий ассортимент размеров / / Недостатки / Требовательность к точности изготовления и монтажа / Риск утечки из-за износа уплотнительных элементов /
Рекомендации для специалистов
Для технологов и конструкторов:
-
Использовать тройники с фланцевыми соединениями по внутреннему конусу только в случаях, когда это обусловлено высокими требованиями к надежности и герметичности.
-
В проектной документации указывать все необходимые параметры: марку стали, требования к твердости и чистоте поверхности конуса.
Для специалистов по закупкам и контролю качества:
-
Требовать от поставщиков сертификаты соответствия на продукцию, подтверждающие соответствие тройников требованиям ГОСТ 16061-70.
-
Проводить входной контроль качества на соответствие геометрических параметров, отсутствие дефектов поверхности и соответствие требованиям к материалу.
-
Обеспечивать сохранность конических поверхностей при транспортировке и хранении продукции.
Заключение
ГОСТ 16061-70 является важным нормативным документом, регламентирующим производство тройников с фланцевыми соединениями для трубопроводов, работающих под высоким давлением. Несмотря на повышенные требования к точности изготовления и монтажа, такие тройники обеспечивают высокую надежность и герметичность соединений, что делает их незаменимыми в условиях эксплуатации, где критичны требования к безопасности и долговечности трубопроводной системы.
