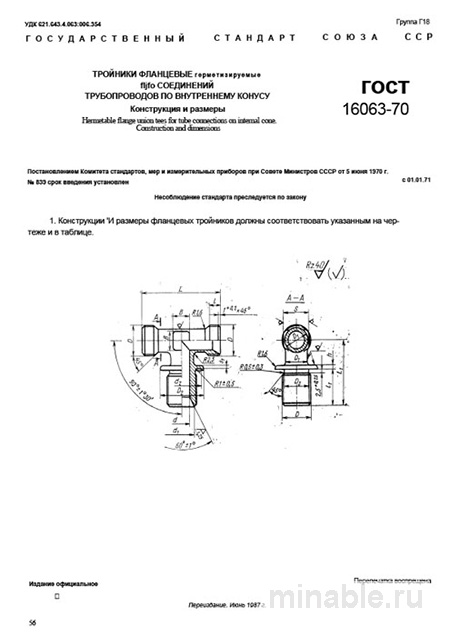

ГОСТ 16063-70: Фланцевые тройники - Разбор стандарта

Обзор ГОСТ 16063-70: Тройники для трубопроводов, обеспечивающие герметичность

В машиностроительной отрасли, особенно при проектировании систем, работающих под высоким давлением, надежность всех компонентов имеет первостепенное значение. Стандарт ГОСТ 16063-70 представляет собой детальное руководство по производству тройников для трубопроводов, которые гарантируют герметичность соединений в условиях высоких нагрузок. В данном обзоре мы рассмотрим данный стандарт с точки зрения специалиста, регулярно взаимодействующего с подобной продукцией.

Назначение тройников по ГОСТ 16063-70

Тройники, соответствующие требованиям ГОСТ 16063-70, применяются в системах, где трубопроводы функционируют под давлением до 320 кгс/см² и в диапазоне температур от -50°C до +400°C. Эти изделия предназначены для обеспечения герметичности соединений в условиях, требующих высокой надежности, таких как:

• Авиационная и космическая техника, включая топливные, масляные и гидравлические системы.

• Энергетические установки, например, турбинные и насосные станции.

• Испытательные стенды и полигоны, где утечка рабочей среды недопустима.

Тройники данного стандарта отличаются высокой устойчивостью к вибрационным нагрузкам, что минимизирует риск самоотвинчивания и обеспечивает сохранение герметичности соединений.

Основные положения стандарта

Стандарт ГОСТ 16063-70 регламентирует все аспекты производства тройников, включая выбор материалов, конструктивные особенности и методы контроля качества.

Материалы изготовления

Для производства тройников по данному стандарту используются следующие материалы:

• Углеродистая сталь марки 20 — для стандартных условий эксплуатации.

• Легированные стали, такие как 12Х18Н10Т, и низколегированные стали, например, 09Г2С — для работы в агрессивных средах или при низких температурах.

Выбор материала осуществляется исходя из условий эксплуатации и требований к коррозионной стойкости и механическим характеристикам изделия.

Конструктивные особенности

Стандарт предусматривает два типа тройников:

1. С тремя одинаковыми патрубками.

2. С двумя патрубками одинакового диаметра и одним меньшим.

Диаметры патрубков варьируются от 3 мм до 32 мм. Особое внимание уделяется геометрии внутреннего конуса на боковом патрубке, угол которого строго регламентирован и составляет 11°30'. Эта конструкция обеспечивает высокую герметичность соединения при взаимодействии с конусными штуцерами других элементов системы.

Контроль качества

Контроль качества тройников по ГОСТ 16063-70 включает следующие этапы:

Внешний осмотр и проверка размеров

При приемке продукции проводится визуальный осмотр, включающий проверку наличия маркировки, отсутствие дефектов поверхности (заусенцев, трещин, следов коррозии) и соответствие размеров заявленным в технической документации. Особое внимание уделяется состоянию конуса и фланца.

Проверка прочности и герметичности

Для подтверждения эксплуатационных характеристик тройники подвергаются испытаниям на прочность и герметичность под давлением, соответствующим рабочим условиям. Также могут применяться методы неразрушающего контроля для выявления внутренних дефектов материала.

Сравнительный анализ с другими стандартами

Выбор типа тройника зависит от конкретных условий эксплуатации. Сравнительный анализ стандартов показывает следующие различия:

/ Показатель / ГОСТ 16063-70 (внутренний конус) / ГОСТ 22822-83 (плоский фланец) / ГОСТ 22820-83 (елочный штуцер) / /-----------------------------------/----------------------------------/--------------------------------/--------------------------------/ / Способ герметизации / Коническая поверхность / Плоский торец с уплотнителем / Коническая резьба с уплотнителем / / Максимальное рабочее давление (кгс/см²) / 320 / 160 / 160 / / Устойчивость к вибрациям / Высокая / Средняя / Низкая / / Требования к чистоте поверхности / Высокие / Высокие / Низкие / / Возможность многократной сборки/разборки / Ограничена / Да / Да / / Области применения / Ответственные системы / Системы среднего давления / Простые системы /

Тройники, соответствующие ГОСТ 16063-70, предназначены для использования в условиях, требующих максимальной надежности и герметичности.

Рекомендации по применению

При выборе и использовании тройников по ГОСТ 16063-70 рекомендуется учитывать следующие аспекты:

1. При выборе тройника необходимо оценивать условия эксплуатации системы. Для простых систем с низким давлением и без значительных вибраций можно использовать более простые и экономически выгодные решения. Тройники по ГОСТ 16063-70 следует применять в случаях, когда требуется максимальная надежность и герметичность.

2. При приемке продукции следует запрашивать у поставщика сертификаты качества и результаты испытаний. Визуальная проверка размеров и состояния поверхности тройников должна проводиться с использованием соответствующих измерительных инструментов.

3. При монтаже тройников необходимо строго соблюдать инструкции производителя. Гайки должны быть затянуты с необходимым усилием, но без чрезмерного перетягивания, которое может привести к повреждению изделия. Перед установкой рекомендуется очистить все контактирующие поверхности от загрязнений.

4. Для обеспечения долговечности тройников рекомендуется хранить их в сухом месте, исключая возможность механических повреждений. При необходимости следует использовать защитные заглушки или специальные смазки для предотвращения коррозии.

Заключение

Тройники, соответствующие стандарту ГОСТ 16063-70, представляют собой надежное решение для систем, требующих высокой герметичности и устойчивости к вибрациям. Правильный выбор и соблюдение рекомендаций по эксплуатации данных изделий обеспечат надежность и долговечность всей системы.
