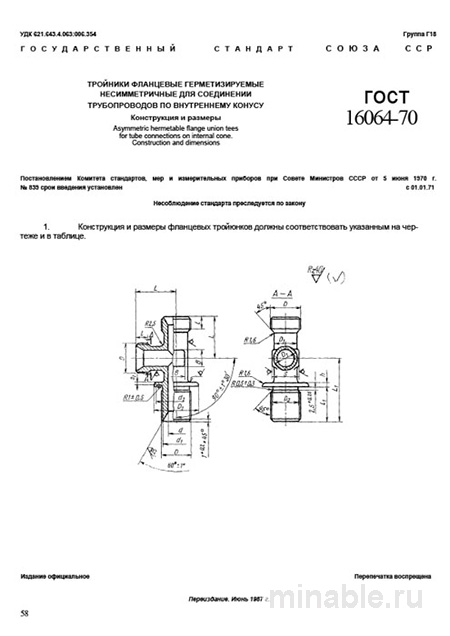

Обзор ГОСТ 16064-70: Несимметричные фланцевые тройники для высоконагруженных систем
При проектировании и монтаже сложных трубопроводных систем, работающих под высоким давлением и содержащих агрессивные среды, критически важно обеспечить надежность всех соединений. Среди множества компонентов, используемых в таких системах, выделяются специальные узлы, предназначенные для разделения потоков. ГОСТ 16064-70 регламентирует производство именно таких элементов — несимметричных фланцевых тройников, предназначенных для эксплуатации в условиях экстремальных нагрузок.
Назначение и область применения тройников
ГОСТ 16064-70 устанавливает требования к конструкции, размерам и материалам несимметричных фланцевых тройников. Данные тройники применяются в системах, где используются соединения по принципу «внутренний конус – наружный конус». Основная особенность таких тройников заключается в их герметичности, что делает их подходящими для использования в гидравлических системах высокого давления, топливных магистралях, а также в системах подачи специальных жидкостей и газов в промышленных установках, включая машины и электростанции.
Несимметричность конструкции тройников выражается в различных диаметрах патрубков. Основной патрубок, к которому присоединяются фланцы, имеет больший диаметр по сравнению с ответвляющим патрубком. Это позволяет эффективно отводить поток из основной трубы без использования дополнительных соединительных элементов, что повышает надежность конструкции и снижает расход материалов.
Основные технические требования
Стандарт ГОСТ 16064-70 детально регламентирует все ключевые параметры тройников, обеспечивающие их функциональность и возможность корректной установки.
Материалы изготовления
Хотя стандарт не конкретизирует марки стали, обычно используются высокопрочные конструкционные стали, такие как сталь 35, 45, а также легированные стали, например, 40Х или 30ХГСА. Эти материалы подвергаются специальной термической обработке для устранения внутренних напряжений, возникающих в процессе производства.
Геометрические параметры
Основные размеры, подлежащие строгому соблюдению:
-
Диаметр патрубков: Стандарт устанавливает четкие значения диаметров для основного и ответвляющего патрубков.
-
Конические поверхности: Конусы на фланцах и ответвляющем патрубке должны обеспечивать плотное прилегание без зазоров. Угол конуса, его геометрическая точность и твердость поверхности подлежат строгому контролю.
-
Расположение патрубков: Ответвляющий патрубок должен быть ориентирован перпендикулярно основному патрубку. Допуски на отклонение от этого положения являются минимальными.
-
Резьба под ключ: На корпусе тройника и ответвляющем патрубке предусмотрены шестигранные поверхности для обеспечения возможности затяжки без повреждения конструкции.
Важно отметить, что фланцы на основном патрубке не привариваются, а являются неотъемлемой частью цельного элемента, что обеспечивает высокую прочность и устойчивость к вибрационным нагрузкам.
Методы контроля качества
Проверка тройников на соответствие требованиям ГОСТ 16064-70 включает комплекс мероприятий, направленных на оценку их геометрических параметров и механических свойств.
-
Контроль конических поверхностей: Используются специальные калибры или координатно-измерительные машины для проверки геометрии конусов на предмет отклонений от заданных параметров.
-
Измерение твердости: Твердомер применяется для оценки твердости материала, что позволяет исключить возможность деформации конусов при затяжке или образования трещин в процессе эксплуатации.
-
Проверка резьбового соединения: Калибры используются для контроля точности резьбы, с особым вниманием к первым виткам, где чаще всего возникают дефекты.
Наиболее распространенные дефекты, выявляемые в процессе контроля:
-
Закаты: Присутствие вдавленных частиц или окалины на поверхности конусов.
-
Следы перегрева: Изменение структуры поверхности в результате перегрева при обработке.
-
Несоосность фланцев: Отклонение расположения фланцев от перпендикулярного положения относительно основного патрубка.
-
Повышенная шероховатость: Неровности поверхности конусов, которые могут стать причиной протечек.
Сравнительный анализ с другими стандартами
Для более полного понимания особенностей ГОСТ 16064-70 его можно сопоставить с ГОСТ 22820-83, регламентирующим производство обычных фланцевых тройников.
/ Параметр / ГОСТ 16064-70 / ГОСТ 22820-83 / /----------------------------------/-----------------------------------------/-----------------------------------------/ / Основное назначение / Системы высокого давления с конусными соединениями / Трубопроводы общего назначения / / Тип соединения / Конусное / Фланцевое / / Конструкция / Цельнокованая/цельнокатаная / Сварная / / Ключевое преимущество / Максимальная надежность / Универсальность, низкая стоимость / / Допуски на изготовление / Жесткие / Стандартные / / Сфера применения / Авиация, машиностроение / ЖКХ, общее машиностроение /
Как видно из таблицы, данные стандарты предназначены для различных условий эксплуатации. Их использование в несоответствующих системах может привести к аварийным ситуациям.
Рекомендации по выбору и эксплуатации
На основании опыта эксплуатации и монтажа тройников можно сформулировать следующие рекомендации:
-
Выбор продукции: Тройники, соответствующие ГОСТ 16064-70, следует использовать исключительно в системах, требующих герметичных соединений и работы под высоким давлением. Замена их аналогами, не соответствующими данному стандарту, может привести к негативным последствиям.
-
Контроль качества при покупке: В заказе необходимо указывать марку стали, ее термообработку, твердость и другие ключевые параметры. Поставщик должен предоставить документы, подтверждающие соответствие продукции требованиям стандарта.
-
Входной контроль: При получении тройников следует провести проверку их качества, уделяя особое внимание состоянию конических поверхностей.
-
Монтаж: В процессе установки необходимо обеспечить чистоту конических поверхностей. Затяжка тройников должна производиться только за шестигранные поверхности на корпусе, избегая приложения усилий к патрубкам.
Следует отметить, что на складах часто происходит путаница между тройниками, соответствующими различным стандартам, из-за их визуальной схожести. Для предотвращения ошибок рекомендуется использовать маркировку, четко указывающую на применяемый стандарт.
Заключение
ГОСТ 16064-70 представляет собой специализированный стандарт, предназначенный для использования в высоконагруженных системах. Его применение требует высокой квалификации специалистов и строгого соблюдения всех установленных требований. Правильный выбор и использование тройников, соответствующих данному стандарту, является залогом надежности и безопасности трубопроводных систем.
