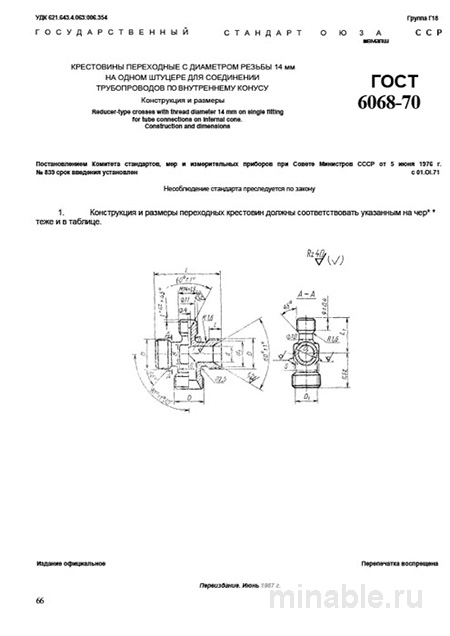

Обзор ГОСТ 16068-70: Функциональное назначение и применение в производственных процессах
В машиностроении особое внимание уделяется надежности всех компонентов, включая такие элементы, как переходные крестовины. Эти детали играют ключевую роль в обеспечении бесперебойной работы сложных систем, функционирующих под высоким давлением, и регулируются государственным стандартом ГОСТ 16068-70. Они предназначены для обеспечения циркуляции рабочей среды (масла, эмульсии или воздуха) в четырех направлениях, что особенно важно для пневматических и гидравлических систем.
Функциональное назначение крестовин
Крестовины, соответствующие ГОСТ 16068-70, находят применение в различных областях машиностроения:
-
В автоматизированных системах с числовым программным управлением (ЧПУ) и гидравлических прессах.
-
В системах смазки и охлаждения крупных промышленных агрегатов.
-
В пневматических системах, работающих под высоким давлением.
Уникальная конструкция крестовин предусматривает их соединение по специальному коническому профилю, что обеспечивает высокую герметичность и исключает необходимость использования дополнительных уплотнительных элементов.
Критерии качества крестовин
Для обеспечения эксплуатационных характеристик крестовин необходимо учитывать следующие параметры:
-
Геометрические характеристики: крестовина должна обладать симметричной конструкцией и содержать четыре резьбовых отверстия, расположенных под углом 90 градусов относительно друг друга.
-
Материалы: основным материалом для изготовления крестовин служит качественная конструкционная сталь марок 35 или 45, прошедшая термическую обработку для повышения прочности и устойчивости к механическим нагрузкам.
Методы контроля качества
При поступлении новых партий крестовин проводится комплексная проверка, включающая:
-
Визуальный осмотр резьбовых поверхностей на наличие повреждений, следов коррозии или других дефектов.
-
Проверку маркировки, содержащей информацию о производителе и материале изготовления.
-
Контроль геометрических параметров, в частности, углов между резьбовыми отверстиями.
-
Измерение твердости материала для оценки его механических свойств и предотвращения хрупкости.
Значимость контроля качества
Несоблюдение требований к качеству крестовин может привести к следующим негативным последствиям:
-
Выход из строя крестовины вследствие использования материалов низкого качества.
-
Некорректная установка детали из-за несоответствия геометрических параметров, что может нарушить работу всей системы.
-
Утечки рабочей среды из-за некачественной обработки резьбовых поверхностей.
Рекомендации по выбору крестовин
-
Для разработчиков технических решений: рекомендуется уточнять марку стали и результаты проверки твердости материала при выборе компонентов.
-
Для поставщиков: необходимо требовать предоставления паспорта на партию продукции, содержащего информацию о материале изготовления и результатах проведенных испытаний.
-
Для специалистов по контролю качества: обязательна проверка твердости материала и соответствия маркировки установленным стандартам.
Заключение
ГОСТ 16068-70 является основополагающим стандартом, регулирующим производство крестовин для машиностроительной отрасли. Соблюдение требований данного стандарта обеспечивает надежность и долговечность работы оборудования, что способствует повышению эффективности производственных процессов и снижению рисков аварийных ситуаций.
