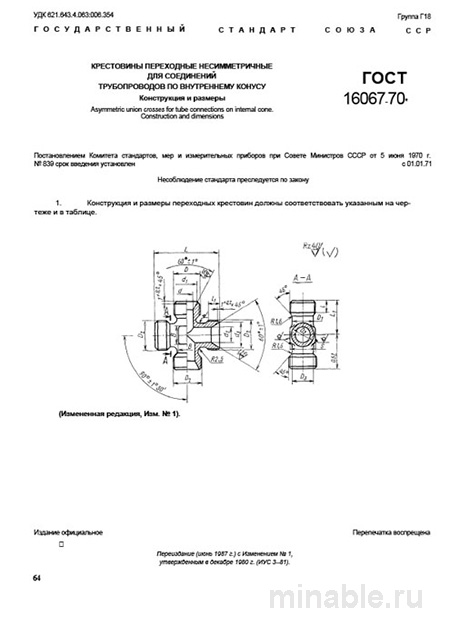

ГОСТ 16067-70: Крестовины переходные несимметричные - Комплексный разбор

Обзор ГОСТ 16067-70: Несимметричные переходные крестовины для критически важных трубопроводов

В машиностроении, особенно в энергетической и химической отраслях, надежность работы трубопроводных систем является критически важным аспектом. Для обеспечения герметичности и долговечности трубопроводов используются различные соединительные элементы, одним из которых являются переходные крестовины, регламентируемые ГОСТ 16067-70. Данный стандарт, несмотря на свою сложность, является основополагающим для инженеров и специалистов, занимающихся проектированием и эксплуатацией трубопроводных систем, работающих под высоким давлением.

Назначение и функциональное предназначение переходных крестовин

Переходные крестовины предназначены для соединения труб различных диаметров, обеспечивая ответвление трубы меньшего сечения от магистрального трубопровода большего диаметра. Конструкция крестовин рассчитана на эксплуатацию в условиях высоких давлений и не требует применения дополнительных уплотнительных материалов. Герметичность соединения достигается за счет плотного прилегания конических поверхностей труб, что исключает необходимость в дополнительных уплотнениях.

Основные технические требования к крестовинам

ГОСТ 16067-70 детально регламентирует конструктивные особенности и материалы изготовления переходных крестовин.

Геометрические параметры

Крестовины должны соответствовать определенным угловым и размерным характеристикам. В частности, угол рабочего конуса должен составлять 24° ± 30°. Также регламентируются радиусы закруглений и параметры резьбовых соединений. Поверхность конической части должна быть тщательно обработана и иметь матовую структуру, исключающую наличие блеска, что предотвращает преждевременное образование коррозии и обеспечивает надежную герметичность.

Материалы изготовления

Основными материалами для производства крестовин являются высокопрочные стали, такие как сталь 35 и сталь 45. В условиях повышенных нагрузок и агрессивных сред применяются легированные стали, включая 40Х и 30ХГСА. После изготовления крестовины подвергаются термической обработке для снятия внутренних напряжений и повышения прочностных характеристик.

Методы контроля качества крестовин

Контроль качества крестовин осуществляется посредством комплексного подхода, включающего визуальный осмотр и специализированные испытания.

1. Визуальный контроль конических поверхностей осуществляется с использованием специальных калибров, покрытых краской. Равномерное распределение краски по поверхности свидетельствует о правильной геометрии конуса.

2. Проверка резьбовых соединений производится с применением калибров для оценки точности резьбы и отсутствия дефектов, таких как задиры.

3. Гидравлические испытания являются ключевым этапом контроля, при котором крестовина подвергается воздействию давления, превышающего рабочее, для оценки герметичности соединений.

Сравнительный анализ ГОСТ 16067-70 с другими стандартами

Важно отличать ГОСТ 16067-70 от других стандартов, регламентирующих производство соединительных элементов трубопроводов. Основные различия представлены в таблице ниже:

/ Параметр / ГОСТ 16067-70 / ГОСТ 22822-83 (Тройники переходные) / ГОСТ 2528-73 (Крестовины симметричные) / /----------/---------------/------------------------------------/--------------------------------------/ / Назначение / Ответвление от магистрали, высокое давление / Ответвление от магистрали / Равномерное распределение потока / / Тип соединения / Внутренний конус (24°) / Наружная/внутренняя резьба / Резьба (внутр./наруж.), сварка / / Давление (условное) / Высокое и сверхвысокое (до 400 атм) / Среднее (до 160 атм) / Низкое и среднее (до 100 атм) / / Ключевое отличие / Несимметричность, герметичность за счет конуса / Тройник, а не крестовина / Симметричность, не предназначена для работы с перепадом диаметров /

Использование симметричных крестовин, регламентируемых другими стандартами, в системах, требующих применения ГОСТ 16067-70, недопустимо, так как это может привести к снижению герметичности и надежности трубопроводной системы.

Рекомендации для специалистов в области проектирования и эксплуатации трубопроводов

1. При выборе крестовин необходимо обращать внимание на соответствие продукции требованиям ГОСТ 16067-70. В паспорте изделия должны быть указаны марка стали, вид термообработки и соответствие стандарту.

2. При проведении входного контроля качества следует использовать специализированные калибры для проверки конических поверхностей и резьбовых соединений. При отсутствии необходимых инструментов рекомендуется отказаться от приобретения продукции.

3. При монтаже крестовин не допускается использование уплотнительных материалов на конических соединениях. Герметичность обеспечивается исключительно за счет плотного прилегания металлических поверхностей.

4. При хранении крестовин необходимо соблюдать условия, предотвращающие коррозию и механические повреждения. Рекомендуется использовать заглушки для конических патрубков и избегать складирования изделий в хаотичном порядке.

ГОСТ 16067-70 является важным нормативным документом, определяющим требования к конструкции и качеству несимметричных переходных крестовин для трубопроводных систем, работающих под высоким давлением. Соблюдение положений данного стандарта обеспечивает надежность и долговечность трубопроводных систем, что особенно важно для критически важных объектов энергетической и химической промышленности.
