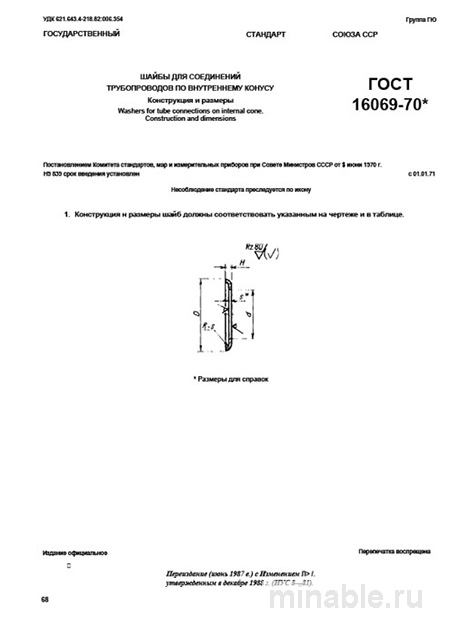

ГОСТ 16069-70: Шайбы для трубопроводов – Комплексный разбор стандарта

Обзор ГОСТ 16069-70: Стандартизация шайб для соединения труб

Введение

В отраслях машиностроения, включая энергетическую и химическую промышленности, критически важно обеспечить надежность и герметичность соединений. Шайбы, регламентируемые ГОСТ 16069-70, представляют собой специализированные элементы, предназначенные для герметичного соединения труб в условиях высоких давления и температуры. Данный стандарт, несмотря на свою возрастную специфику, продолжает оставаться актуальным и широко применяется в производственной практике.

Назначение шайб

Шайбы, соответствующие ГОСТ 16069-70, устанавливаются между фланцами и уплотнительными прокладками. Их основная функция заключается в равномерном распределении усилий при затяжке соединения, предотвращении деформации прокладки и обеспечении герметичности стыка.

Области применения

Шайбы, регламентируемые стандартом, находят применение в следующих сферах:

• Трубопроводы для транспортировки нефти и газа.

• Судостроение.

• Атомная и тепловая энергетика.

• Химическая промышленность.

Требования к материалам и конструкции

Стандарт предъявляет строгие требования к материалам изготовления и конструктивным особенностям шайб.

Материалы изготовления

В зависимости от условий эксплуатации, шайбы могут быть изготовлены из следующих материалов:

• Углеродистая сталь марки Ст20 (при температуре эксплуатации до 450°C).

• Низколегированная сталь марки 09Г2С (при температуре эксплуатации до -70°C).

• Нержавеющая сталь марки 12Х18Н10Т (в условиях агрессивной среды).

Марка стали шайбы должна соответствовать марке стали фланцев для обеспечения совместимости и предотвращения механических повреждений.

Конструктивные особенности

Шайбы подразделяются на два типа:

• С плоской внешней поверхностью.

• С конической внешней поверхностью.

Угол конуса конических шайб должен строго соответствовать значениям, указанным в стандарте, для обеспечения плотного прилегания и надежной фиксации.

Контроль качества

При приемке шайб проводится комплексная проверка, включающая следующие этапы:

1. Идентификация продукции:

   • Проверка маркировки, содержащей информацию о производителе, материале и размере шайбы.

   • Наличие сертификата соответствия, подтверждающего соответствие материала требованиям стандарта.

2. Визуальный осмотр:

   • Выявление дефектов, таких как трещины, царапины и другие механические повреждения.

   • Проверка твердости материала для исключения возможности деформации шайбы под воздействием рабочих нагрузок.

3. Измерения:

   • Контроль геометрических параметров (диаметра, толщины и угла конуса) с использованием измерительных инструментов.

Сравнение с другими типами шайб

Для лучшего понимания специфики шайб, регламентируемых ГОСТ 16069-70, проведем их сравнительный анализ с другими типами шайб:

/ Параметр / Шайбы по ГОСТ 16069-70 / Плоские шайбы / Стопорные шайбы / /-----------------------------------/-----------------------------------------/---------------------------------/------------------------------------/ / Назначение / Соединение труб при высоком давлении / Увеличение площади опоры под гайку / Предотвращение самооткручивания болта / / Конструкция / Толстые, с конической поверхностью / Тонкие, плоские / Тонкие, с насечками или зубцами / / Материалы изготовления / Углеродистая, низколегированная, нержавеющая сталь / Углеродистая сталь / Пружинная сталь, бронза, нержавеющая сталь / / Точность изготовления / Высокая, с контролем угла конуса / Менее точная, проверка линейкой / Менее точная, проверка линейкой / / Область применения / Ответственные места с высоким давлением / Обычные места без сильного давления / Места с вибрацией /

Рекомендации для специалистов

При работе с шайбами, соответствующими ГОСТ 16069-70, следует учитывать следующие рекомендации:

1. При заказе:

   • Указывать не только размер шайбы, но и тип конструкции (плоская или коническая), а также марку стали.

2. При проверке:

   • Обязательно проводить проверку твердости материала для подтверждения его соответствия требованиям стандарта.

3. При установке:

   • Обеспечивать чистоту поверхности перед установкой шайбы, удаляя загрязнения и ржавчину.

4. При выборе поставщика:

   • Отдавать предпочтение поставщикам, специализирующимся на производстве продукции для военных и энергетических объектов, где контроль качества осуществляется на более высоком уровне.

Заключение

ГОСТ 16069-70 представляет собой важный нормативный документ, регламентирующий производство и применение шайб для соединения труб в условиях повышенных нагрузок. Понимание и строгое соблюдение требований данного стандарта способствуют обеспечению надежности и безопасности трубопроводных систем, что особенно важно в критически важных отраслях промышленности.
