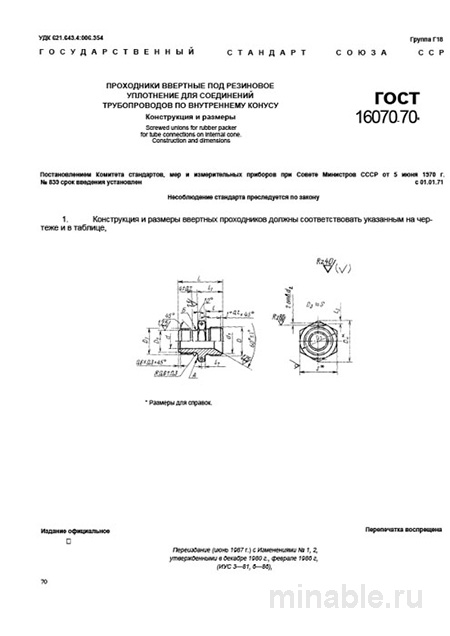

ГОСТ 16070-70: Вертные проходники - Полный разбор и описание

Обзор ГОСТ 16070-70: проходные муфты для герметичного соединения труб

В процессе эксплуатации различных машин и оборудования особое внимание уделяется качеству и надежности соединительных элементов, обеспечивающих герметичность трубопроводных систем. ГОСТ 16070-70 регламентирует требования к проходным муфтам, используемым для создания ответвлений в трубопроводах, транспортирующих жидкости, газы или масла. Эти стандарты направлены на повышение эксплуатационных характеристик оборудования и упрощение его технического обслуживания.

Назначение проходных муфт

Проходные муфты, соответствующие ГОСТ 16070-70, предназначены для организации ответвлений в магистральных трубопроводах. Они устанавливаются путем ввинчивания в основную трубу и последующего монтажа уплотнительного элемента, чаще всего из резины. Конструкция муфт обеспечивает возможность их демонтажа и повторной установки без риска нарушения герметичности системы. Это особенно важно для оборудования, подвергающегося частым разборкам и сборкам, например, в промышленных условиях.

Основные требования к проходным муфтам

Проходные муфты должны соответствовать установленным стандартам по следующим параметрам:

1. Геометрические характеристики: изделия должны иметь точные размеры и форму, соответствующие проектным чертежам. Основные параметры включают диаметр проходного канала и шаг резьбы. Несоответствие этим требованиям может привести к несовместимости муфт с другими элементами трубопроводной системы.

2. Материалы изготовления: для производства муфт используются высококачественные стали, такие как углеродистая или нержавеющая. Выбор материала зависит от условий эксплуатации, включая агрессивность транспортируемой среды и уровень давления в системе.

3. Контроль качества: перед выпуском продукции проводится комплексная проверка муфт на наличие дефектов, таких как механические повреждения, а также на соответствие резьбы и геометрии заявленным стандартам.

Методы оценки качества проходных муфт

Для определения соответствия муфт требованиям ГОСТ 16070-70 применяются следующие методы контроля:

1. Визуальный осмотр: проверяется целостность упаковки, наличие паспорта качества, в котором указаны марка стали и результаты испытаний на твердость.

2. Измерение геометрических параметров: с помощью специализированных инструментов осуществляется контроль диаметра проходного канала и шага резьбы.

3. Проверка герметичности: проводится испытание муфт на герметичность при различных давлениях, чтобы убедиться в их способности обеспечивать надежное соединение.

Рекомендации по эксплуатации и выбору

1. Соответствие условиям эксплуатации: при выборе проходных муфт необходимо учитывать параметры транспортируемой среды и рабочее давление в системе. Для систем с низким давлением целесообразно использовать более простые и экономичные решения.

2. Контроль качества продукции: при покупке следует обращать внимание на наличие всех необходимых сертификатов и паспортов качества, подтверждающих соответствие продукции требованиям ГОСТ.

3. Наличие запасных частей: рекомендуется иметь в наличии комплект запасных резиновых прокладок, которые подлежат замене при каждом демонтаже соединения.

ГОСТ 16070-70 является ключевым стандартом, обеспечивающим надежность и долговечность трубопроводных систем. Соблюдение требований данного стандарта и использование качественных материалов способствуют повышению эксплуатационных характеристик оборудования и снижению затрат на его обслуживание.
