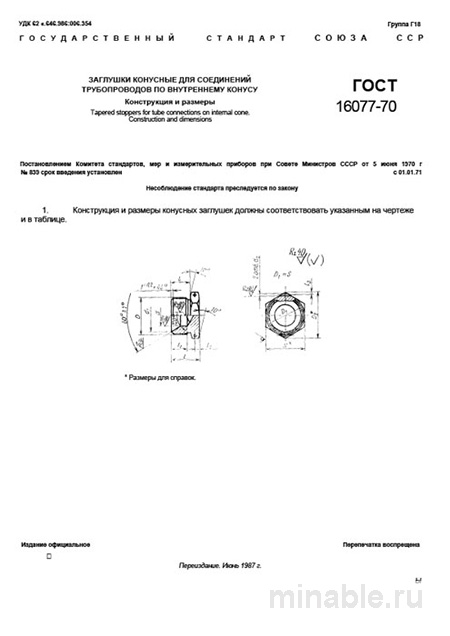

ГОСТ 16077-70: Конусные заглушки - Комплексный разбор

Обзор стандарта ГОСТ 16077-70: Конусные заглушки для трубопроводных систем

В машиностроении надежность работы гидравлических и пневматических систем является критически важным фактором для обеспечения бесперебойной эксплуатации оборудования. Одним из ключевых элементов, обеспечивающих герметичность на этапах проверки, ремонта или консервации участков трубопроводной системы, являются конусные заглушки. Стандарт ГОСТ 16077-70 регламентирует технические требования к данному типу изделий, используемых для герметичного соединения труб с внутренним конусом с соотношением 1:10. В данном обзоре мы рассмотрим основные положения стандарта с акцентом на практические аспекты, важные для специалистов в области инженерии, технологий и закупок.

Назначение и области применения

Стандарт ГОСТ 16077-70 регламентирует изготовление и применение конусных заглушек, предназначенных для герметичного закрытия отверстий в трубопроводной арматуре, такой как муфты, тройники и другие элементы с внутренним конусом 1:10. Эти изделия широко используются в системах, работающих под высоким давлением:

• гидравлические системы станков и прессов;

• пневматические системы промышленного оборудования;

• топливные и масляные магистрали;

• испытательные стенды для проверки герметичности трубопроводов.

Конусные заглушки могут иметь цилиндрический или шестигранный хвостовик. Заглушки с цилиндрическим хвостовиком предназначены для монтажа с использованием специализированного инструмента, в то время как изделия с шестигранным хвостовиком могут быть установлены при помощи стандартного гаечного ключа, что облегчает процесс обслуживания.

Основные технические требования

Стандарт устанавливает жесткие требования к материалам, геометрическим параметрам и чистоте поверхности конусных заглушек. Эти параметры влияют на долговечность и надежность изделий.

Материалы изготовления

Для производства конусных заглушек по ГОСТ 16077-70 применяются качественные конструкционные стали, обладающие высокой устойчивостью к механическим нагрузкам и коррозионным воздействиям. Основные материалы включают:

• сталь марки 45, прошедшая термическую обработку до определенной твердости;

• сталь марки 40Х, предназначенная для эксплуатации в условиях повышенных вибрационных нагрузок;

• нержавеющие стали марок 12Х18Н10Т и 10Х17Н13М2Т, используемые в агрессивных средах, таких как кислотно-щелочные растворы и морская вода.

Следует отметить, что некоторые поставщики могут экономить на термообработке, поставляя изделия из стали 45 без должной закалки. Это может привести к деформации конуса при затяжке и, как следствие, к потере герметичности. В связи с этим, при оформлении заказа рекомендуется уточнять степень термообработки материала.

Геометрические параметры и допуски

Конусность изделия должна соответствовать значению 1:10, что соответствует углу при вершине около 5°43′29″. Все размеры и допуски на геометрические параметры строго регламентированы. Поверхность конуса должна обладать высокой степенью гладкости, с параметром шероховатости не более 1,25 мкм, что обеспечивает плотное прилегание и герметичность без использования дополнительных уплотнительных элементов.

На хвостовике заглушки предусмотрена резьбовая часть, соответствующая требованиям ГОСТ 900 или классу точности 6g. При приемке продукции проводится контроль резьбы с использованием резьбовых калибров для выявления возможных дефектов, таких как задиры, что может привести к проблемам при монтаже.

Методы контроля качества

Контроль качества конусных заглушек является важным этапом производственного процесса. Основные методы проверки включают:

1. Внешний осмотр: проверка поверхности изделия на наличие дефектов, таких как заусенцы, трещины и другие повреждения. Цвет поверхности должен быть равномерным, что свидетельствует о правильной термообработке.

2. Геометрическая проверка: использование специализированных инструментов для контроля конусности. Зазор между конусом и эталонной поверхностью не допускается. Также проводится проверка резьбы с применением резьбовых калибров и измерение твердости поверхности конуса (для 3% изделий из партии).

3. Испытание на установку: выборочная проверка установки заглушки в эталонную муфту с целью оценки плотности прилегания и возможности последующего демонтажа.

Наиболее распространенные дефекты включают хрупкость материала вследствие недостаточной термообработки, задиры на поверхности конуса, вызванные использованием некачественного инструмента, отклонения в конусности и недостаточную гладкость поверхности.

Сравнительный анализ с другими стандартами

ГОСТ 16077-70 является специфическим стандартом, регламентирующим производство и применение конусных заглушек. Его часто путают с ГОСТ 24072-80, который относится к резьбовым заглушкам. Эти стандарты имеют существенные различия:

/ Параметр / ГОСТ 16077-70 (Конусные) / ГОСТ 24072-80 (Резьбовые) / /-------------------/--------------------------/--------------------------/ / Принцип работы / Уплотнение по конической поверхности / Уплотнение через резьбу / / Область применения / Высокое давление, вибрация / Низкое давление, системы водоснабжения и вентиляции / / Максимальное давление / До 80 МПа / До 1,6 МПа / / Возможность повторного использования / Ограничено / Допускается / / Стоимость / Выше / Ниже /

Рекомендации для специалистов

На основании многолетнего опыта работы с данным типом продукции, можно сформулировать следующие рекомендации:

Для технологов и конструкторов:

• Предпочтительно использовать заглушки с шестигранным хвостовиком для упрощения процесса монтажа. Заглушки с цилиндрическим хвостовиком следует применять только в труднодоступных местах.

• В спецификации изделий необходимо указывать не только стандарт, но и материал изготовления, например: Заглушка 22. ГОСТ 16077-70. Ст.40Х. HRC 30-35

Для специалистов по закупкам и контролю качества:

• Требуется запросить у поставщика документы, подтверждающие качество материала и степень его термообработки.

• В договоре следует предусмотреть пункт о возврате продукции, не соответствующей установленным требованиям.

• Рекомендуется иметь на складе эталонную муфту для проведения контрольных испытаний партии заглушек.

Важно подчеркнуть, что экономия на качестве конусных заглушек может привести к серьезным последствиям, таким как утечка рабочей среды, выход оборудования из строя и значительные финансовые потери.
