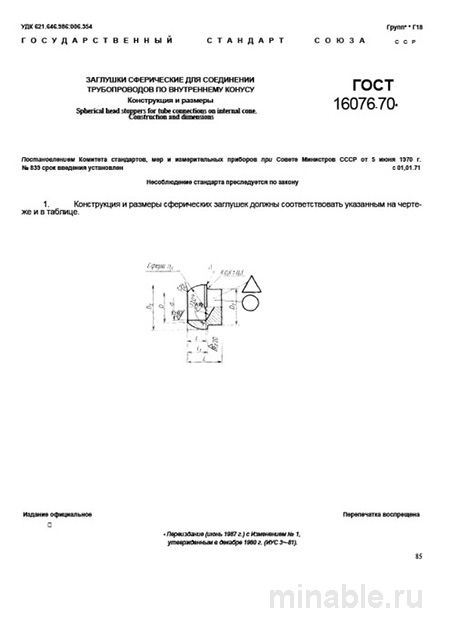

ГОСТ 16076-70: Сферические заглушки - Комплексный разбор и описание

Обзор ГОСТ 16076-70: Конструктивные особенности и функциональные характеристики сферических заглушек

В машиностроительной отрасли надежность функционирования различных технических систем во многом определяется качеством и соответствием нормативным требованиям комплектующих элементов. Среди таких элементов особое место занимают заглушки, обеспечивающие герметичность соединений и предотвращающие утечки рабочей среды. ГОСТ 16076-70 регламентирует параметры и эксплуатационные характеристики сферических заглушек, применяемых в системах с конусообразными соединениями, функционирующих под высоким давлением. В данном обзоре рассматривается практическое применение и конструктивные особенности заглушек, соответствующих указанному стандарту.

Назначение и области применения

Сферические заглушки, соответствующие требованиям ГОСТ 16076-70, предназначены для герметичного перекрытия отверстий в трубопроводах гидравлических и пневматических систем. Они используются в условиях эксплуатации, характеризующихся повышенными вибрационными нагрузками, перепадами температур и значительным рабочим давлением. Основные сферы применения таких заглушек включают:

• Станки с числовым программным управлением (ЧПУ) и другие механизмы, работающие под высоким давлением;

• Экскаваторы и бульдозеры;

• Системы транспортировки топлива и масла;

• Пневматические системы, где рабочее давление может достигать 100 атмосфер и более.

Герметичность соединения обеспечивается за счет пластической деформации сферической части заглушки при затяжке, что обеспечивает плотное прилегание к конусообразному штуцеру.

Конструктивные особенности и материалы

Согласно ГОСТ 16076-70, сферические заглушки изготавливаются из металлических материалов и имеют шестигранную головку для удобства монтажа. Основные конструктивные требования включают:

1. Сферическая форма с высокой точностью изготовления для обеспечения герметичности соединения.

2. Шестигранная головка для обеспечения возможности использования гаечного ключа при монтаже.

3. Материалы изготовления:

   • Обычные углеродистые стали без защитного покрытия;

   • Стали с цинковым покрытием для защиты от коррозии;

   • Специальные легированные стали для применения в особо ответственных системах.

Важно отметить, что использование некачественных материалов может привести к нарушению герметичности и преждевременному выходу заглушек из строя.

Контроль качества перед эксплуатацией

Перед установкой заглушек, соответствующих ГОСТ 16076-70, необходимо провести тщательный контроль их качества. Основные этапы проверки включают:

• Визуальный осмотр на наличие маркировки, содержащей информацию о марке стали и производителе. Отсутствие маркировки является основанием для отказа от использования заглушки.

• Проверка состояния резьбы на наличие дефектов, таких как сколы, задиры или неравномерный износ.

• Контроль сферической поверхности на предмет отсутствия трещин, сколов и других дефектов, влияющих на герметичность соединения.

• Измерение твердости материала заглушки для оценки его эксплуатационных характеристик.

Дополнительно проводится проверка герметичности заглушки путем установки на специальный штуцер и создания давления, соответствующего условиям эксплуатации.

Сравнительный анализ с другими типами заглушек

Для более полного понимания функциональных возможностей сферических заглушек целесообразно провести их сравнение с другими типами заглушек, регламентированными различными стандартами:

/ Параметр / ГОСТ 16076-70 (сферические) / ГОСТ 12836-80 (плоские приварные) / ГОСТ 17375-2001 (резьбовые заглушки-пробки) / /----------------------------------/-------------------------------/----------------------------------/------------------------------------------/ / Назначение / Для конусных соединений / Для постоянного глушения / Для низко- и средненапорных систем / / Принцип герметизации / Пластическая деформация сферы / Сварка / Уплотнение на резьбе / / Рабочее давление / До 80 МПа и выше / Зависит от качества сварки / До 16 МПа (для стальных) / / Допуски на геометрические размеры / Высокие / Стандартные / Стандартные / / Область применения / Гидравлика, спецтехника / Магистральные трубопроводы / Водопровод, системы подачи воздуха /

Сферические заглушки, регламентированные ГОСТ 16076-70, обладают высокой герметичностью и устойчивостью к вибрациям, что делает их предпочтительным выбором для применения в условиях повышенной эксплуатационной нагрузки.

Рекомендации для специалистов

При работе с заглушками, соответствующими ГОСТ 16076-70, рекомендуется соблюдать следующие правила:

• Использовать заглушки, соответствующие требованиям указанного стандарта, с обязательной маркировкой и указанием типа покрытия.

• В технической документации указывать марку стали и тип покрытия используемых заглушек.

• Рассчитывать и указывать в картах сборки момент затяжки для каждой конкретной модели заглушки.

• Требовать от поставщиков сертификаты качества на продукцию и проводить входной контроль качества перед установкой.

• Учитывать, что низкая стоимость заглушки может свидетельствовать о использовании некачественных материалов, что может привести к снижению надежности системы.

Заключение

ГОСТ 16076-70 является важным нормативным документом, определяющим требования к конструкции и эксплуатационным характеристикам сферических заглушек. Соблюдение требований данного стандарта позволяет обеспечить высокую надежность и долговечность систем, функционирующих под высоким давлением, а также минимизировать риски возникновения аварийных ситуаций, связанных с утечкой рабочей среды.
