Обзор стандарта ГОСТ 16202-81: Практическое руководство для инженеров
В области машиностроения, особенно в тяжелой и транспортной технике, конические зубчатые передачи с круговыми зубьями занимают важное место. Их проектирование, производство и контроль требуют строгого соблюдения единой нормативной базы. Одним из таких основополагающих документов является ГОСТ 16202-81 «Основные нормы взаимозаменяемости. Передачи зубчатые конические с круговыми зубьями. Исходный контур». Этот стандарт представляет собой не только теоретическую основу, но и практическое руководство для конструкторов, инженеров-технологов и специалистов по контролю качества.
Назначение стандарта

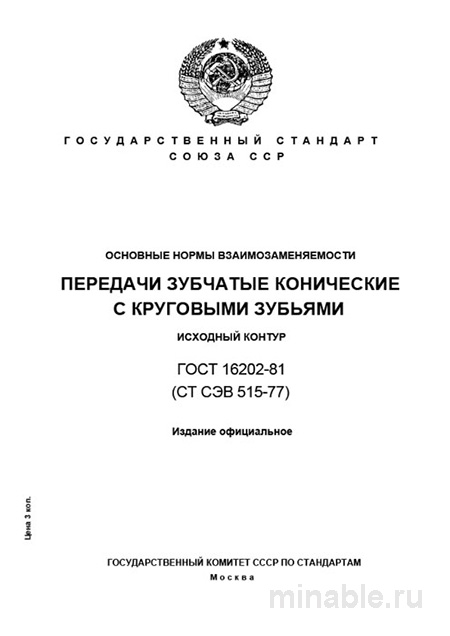

ГОСТ 16202-81 регламентирует параметры исходного контура, который является эталонным профилем для нарезания зубьев конических колес с круговыми зубьями. Основная цель стандарта — обеспечение взаимозаменяемости зубчатых колес, произведенных на различных предприятиях, при условии соблюдения установленных размеров и углов.
Область применения стандарта включает:
-
Приводы ведущих мостов грузовых автомобилей, специальной техники и сельскохозяйственных машин.
-
Редукторы, в которых оси валов пересекаются.
-
Коробки передач и раздаточные коробки.
-
Приводы мощных промышленных механизмов.
Важно подчеркнуть, что стандарт распространяется на зубчатые колеса с нормальной высотой зуба, что имеет значение для выбора инструмента и настройки оборудования.
Технические требования и геометрические параметры
В документе детально описаны геометрические параметры исходного контура, оказывающие влияние на эксплуатационные характеристики передачи.
Угол наклона зуба и его профиль
Угол наклона зуба по средней окружности составляет 35°. Это значение способствует повышению плавности работы передачи, снижению уровня шума и вибрации. Профиль зуба имеет выпуклую форму, что улучшает его прочностные характеристики и способствует более эффективной приработке.
Высота зуба и радиальный зазор
Высота зуба стандартизирована и составляет 1,888m, где m — модуль. Зуб состоит из головки высотой 0,82m и ножки высотой 1,068m. Радиальный зазор между зубьями установлен на уровне 0,248m. Этот зазор обеспечивает свободное вращение, смазку и компенсацию температурных деформаций.
На практике нередко возникают случаи, когда молодые специалисты не учитывают необходимость корректировки профиля зуба для колес с малым числом зубьев. ГОСТ 16202-81 содержит соответствующие таблицы с рекомендациями, что позволяет оптимизировать форму зуба на этапе проектирования.
Контроль качества конических колес
Контроль качества конических колес, изготовленных в соответствии с ГОСТ 16202-81, осуществляется по следующим этапам:
-
Проверка размеров по хорде и постоянной хорде: Данный метод позволяет быстро оценить правильность настройки оборудования.
-
Контроль пятна контакта: Это ключевой этап, включающий проверку расположения и размеров пятна контакта при легком торможении и под нагрузкой. Отклонения в расположении пятна, его недостаточные или избыточные размеры могут свидетельствовать о нарушениях в настройке оборудования или других дефектах.
-
Измерение биения: Данный контроль направлен на оценку равномерности вращения зубчатого колеса, что критически важно для снижения уровня шума и вибрации.
Сравнение с другими стандартами
ГОСТ 16202-81 не является единственным нормативным документом, регламентирующим параметры конических передач. Рассмотрим его отличия от других стандартов:
/ Параметр / ГОСТ 16202-81 (круговой зуб) / ГОСТ 19325-73 (прямой зуб) / ГОСТ 1758-81 (непрямозубые цилиндрические) / /---------------------------/-----------------------------/-----------------------------/---------------------------------------------/ / Назначение / Для передач средней и высокой мощности, требующих плавности хода и низкого уровня шума / Для передач низкой мощности, где простота изготовления важнее плавности хода / Для передач широкого спектра применения / / Плавность хода / Высокая / Низкая / Средняя/Высокая (в зависимости от угла наклона) / / КПД / Высокий, но ниже, чем у прямозубых передач из-за осевых сил / Очень высокий / Высокий / / Сложность изготовления и контроля / Высокая / Требует специальных станков и высокой квалификации / Низкая, могут изготавливаться на более простом оборудовании / Средняя, широко освоенная технология / / Типичные допуски / Более жесткие по пятну контакта и уровню шума / Допуски в основном на кинематическую точность / Широкий спектр степеней точности по ГОСТ 1643-81 /
Как видно, выбор стандарта зависит от требований к экономичности, производительности и условиям эксплуатации.
Рекомендации для специалистов
На основании многолетнего опыта работы со стандартом ГОСТ 16202-81 можно выделить следующие рекомендации для инженеров и специалистов по закупкам:
При приобретении готовых колес:
-
Требовать предоставления протокола проверки пятна контакта. Этот документ является ключевым для оценки качества. Фотография или оттиск пятна контакта должны быть включены в сопроводительную документацию.
-
Уточнять систему нарезки колеса (Gleason, Klingelnberg). Несмотря на унификацию исходного контура по ГОСТу, особенности обработки могут различаться.
-
Обращать внимание на чистоту поверхности впадин зубьев. Наличие следов пережога, трещин или рисок свидетельствует о нарушении режимов резания или заточки инструмента, что недопустимо.
При организации собственного производства:
-
Не экономить на инструментах. Резцы и фрезы для нарезки круговых зубьев являются сложными и дорогостоящими инструментами. Их неправильная заточка может привести к снижению эффективности стандарта.
-
Обязательно проводить шумовые испытания собранного узла. Даже при соблюдении всех размеров, передача может иметь повышенный уровень шума.
-
Внедрить операцию пришабровки зубьев после термообработки. Это позволяет снять внутренние напряжения и улучшить качество поверхности.
Заключение
ГОСТ 16202-81 является важным нормативным документом, обеспечивающим создание надежных и качественных конических передач. Понимание и строгое соблюдение требований стандарта являются залогом успешной работы и отсутствия проблем в процессе сборки и эксплуатации техники.
