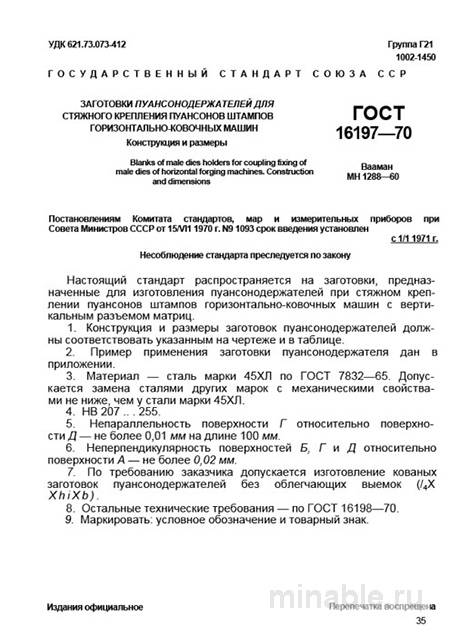

ГОСТ 16197-70: Заготовки пуансонодержателей - Комплексный Разбор

Обзор ГОСТ 16197-70: Заготовки для крепления пуансонов в штампах горизонтально-ковочных машин

В машиностроительной отрасли, особенно в кузнечно-штамповочных производствах, первостепенное значение имеет обеспечение надежности и прочности всех конструктивных элементов. Это напрямую влияет на эффективность и стабильность технологического процесса. Ключевым элементом в конструкции штампов горизонтально-ковочных машин (ГКМ) является узел крепления пуансона, регламентируемый стандартом ГОСТ 16197-70. Рассмотрим основные положения данного нормативного документа.

Назначение и область применения ГОСТ 16197-70

Настоящий стандарт устанавливает требования к заготовкам, предназначенным для изготовления деталей, обеспечивающих крепление пуансонов в штампах горизонтально-ковочных машин. В документе подробно описаны требования к размерам, форме и материалам данных заготовок. Эти заготовки подвергаются последующей механической обработке (например, токарной, сверлильной) для получения конечной детали.

Основная функция таких деталей заключается в обеспечении надежного удержания пуансона в условиях значительных ударных нагрузок, вибраций и высокого давления, характерных для процесса горячей штамповки. Прочное крепление способствует равномерному распределению нагрузок и минимизации риска разрушения пуансона.

Основные требования к заготовкам

ГОСТ 16197-70 определяет следующие ключевые параметры заготовок:

Материалы

Хотя стандарт не конкретизирует марки стали, заготовки должны изготавливаться из конструкционных материалов. На практике часто применяются следующие марки стали:

• Ст. 45 — для штампов, работающих в менее нагруженных условиях.

• Легированные стали марок 40Х, 40ХН, 5ХНМ — для эксплуатации в условиях повышенных нагрузок, требующих повышенной прочности.

Выбор марки стали зависит от интенсивности эксплуатации штампа.

Форма и размеры

Заготовки имеют цилиндрическую форму с двумя конусными частями: верхней и нижней. Цилиндрическая часть располагается между ними. Такая конфигурация обеспечивает:

• Верхний конус — для установки заготовки в соответствующий конус матрицедержателя.

• Нижний конус — для точной фиксации детали в конструкции штампа.

• Цилиндрическую часть — для монтажа обжимного кольца, создающего стяжное усилие.

Стандарт предусматривает несколько типоразмеров заготовок, позволяющих удовлетворить потребности различных производственных процессов.

Механические свойства

Поверхность заготовок не должна содержать дефектов, таких как трещины, пятна, закаты и другие изъяны. Допускаются незначительные поверхностные дефекты, не влияющие на эксплуатационные характеристики.

Заготовки поставляются в двух вариантах исполнения:

• Сырые (кованые или горячештампованные) — требующие последующей механической обработки.

• Термообработанные (отожженные, нормализованные) — готовые к использованию после поставки.

Важно отметить, что отсутствие предварительной термообработки может негативно сказаться на обрабатываемости и долговечности заготовок. Рекомендуется уточнять у поставщика состояние поставки.

Методы контроля качества

Контроль качества заготовок осуществляется на нескольких этапах:

1. Визуальный осмотр и проверка маркировки. Каждая заготовка должна иметь четкую маркировку, соответствующую требованиям стандарта. Наличие дефектов (глубоких трещин, заусенцев) является основанием для отбраковки.

2. Измерение геометрических параметров. Определяются такие характеристики, как диаметр, высота и другие размеры, с особым вниманием к точности конусности.

3. Проверка твердости. Для термообработанных заготовок проводится измерение твердости с использованием специализированных приборов. Твердость должна соответствовать установленным стандартам и быть равномерной по всей поверхности.

Сравнение ГОСТ 16197-70 с другими стандартами

Часто возникает вопрос о различиях между ГОСТ 16197-70 и другими стандартами, например, ГОСТ 25395-90 (Прокладки для штампов). Основные отличия заключаются в следующем:

/ Параметр / ГОСТ 16197-70 / ГОСТ 25395-90 / /--------------------------/---------------------------------------/------------------------------------------/ / Назначение / Крепление пуансонов в ГКМ / Установка и выравнивание штампов / / Конструкция / Сложный цилиндр с конусами / Простая форма (параллелепипед или цилиндр) / / Материал / Конструкционная и легированная сталь / Углеродистая сталь / / Термообработка / Обязательна / Обычно не требуется / / Допуски на размеры / Строгие, особенно для конусов / Стандартные /

Эти различия обусловлены спецификой применения данных элементов в конструкции оборудования. Замена специализированных креплений универсальными прокладками может привести к снижению надежности и эффективности работы оборудования.

Рекомендации по выбору и приемке заготовок

При выборе и приемке заготовок рекомендуется учитывать следующие аспекты:

При выборе:

• Уточнить размеры заготовки, соответствующие параметрам штампа.

• Указать в заказе марку стали и состояние поставки (например, "после нормализации").

• Запросить у поставщика полный комплект документации, подтверждающей качество заготовок.

При приемке:

• Проверить наличие четкой маркировки на каждой заготовке.

• Убедиться в отсутствии дефектов на поверхности заготовки.

• Провести визуальный контроль точности конусности.

• Провести выборочный контроль твердости.

Соблюдение данных рекомендаций позволит обеспечить высокое качество и надежность работы оборудования.
